第一章LJAGF全自动浅层砂过滤器简介

浅层砂过滤器也叫浅层介质过滤器是利用石英砂作为过滤介质全自动密封管式过滤机，在压力下全自动密封管式过滤机，把浊度较高的水通过厚度的粒状或非粒的石英砂过滤，截留除水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，到降低水浊度、净化水质效果的一种过滤设备。

LJAGF系列全自动浅层介质过滤器是适用于农业灌溉、工业用水、生活用水及市政给水系统。LJAGF系列全自动浅层介质过滤器安装容易，运输方便，使用、维护简单，且具有很高的性价比，并以其优势，立足于市场，备受青睐。

LJAGF全自动浅层介质过滤器使用范围全自动密封管式过滤机：1、主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。可除水中的悬浮物，有机物、胶体、泥沙等。 2、可应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。

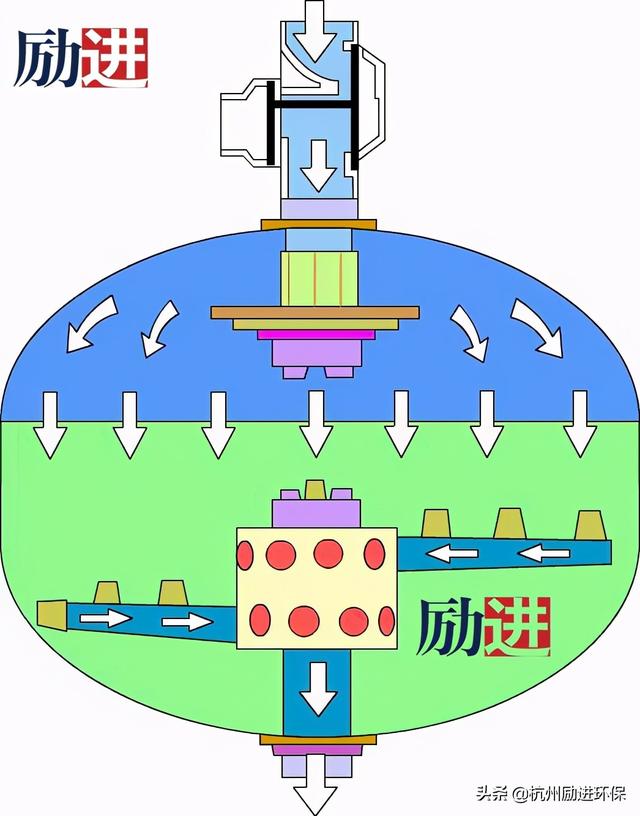

设备过滤原理，以直径φ1200mm过滤器为例：

反洗状态： 过滤状态：

当系统处于过滤状态时，未经过滤的水通过上部的布水器，配合球形外壳，以接近平流的状态到达过滤器内的填料层。当水流过填料层时，杂质被截留在填料层内。过滤器底部的收集器将过滤后的水均匀地收集并流出。平流过滤，决定了过滤器在高的流速下过滤，仍可起到好的过滤效果。

随着杂质在填料层中的不断聚积，压头损失（即压差）将不断增大。当压差到设定限度或过滤时间到设定值时，系统将自动转换至反洗状态，以清洗填料层并除聚积起来的杂质，对系统来说，经常性的反洗以除聚积起来的杂质。

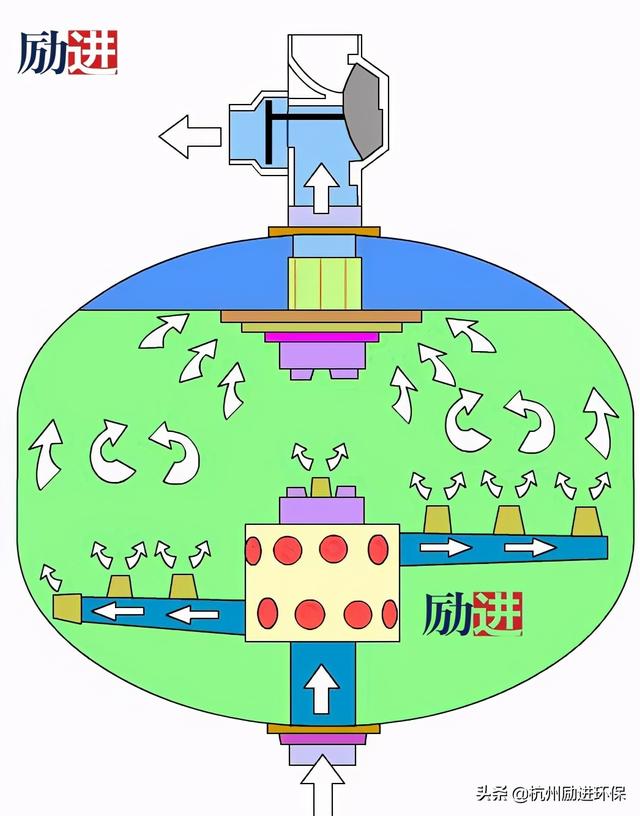

当系统进入反洗状态时，通过PLC控制改变三通阀的通断位置（进口关闭，排污口打开），其他过滤罐中经过过滤的水部分流入要反洗的过滤罐中。由于系统压力被反洗的过滤单元的填料层在水流的冲击下被冲起，杂质则通过三通阀的排污口被排出。

在LJAGF系统中，集水器使填料层在反洗状态时形成内环流，填料之间互相搓洗，提反洗效率，减少所需的反洗水，同时反洗时不跑料。 当反洗结束时，阀门又恢复到过滤状态，而下一个过滤单元则进入反洗状态。一般一个系统由多个过滤罐（单元）组成，它们依次反洗，以使反洗时不断流。

第二章 LJAGF全自动浅层介质过滤器产品分类

2.1 小型浅层介质过滤器

小型浅层介质过滤器主要指直径为φ1200mm、φ1400mm、φ1600mm三种类型的过滤器，其主要结构如下：

LJAGF单元主要部件由球形罐体，布水器，集水器，手孔及支腿等组成。

球形罐体：可以充分配合布水器，均匀布水；配合集水器的55个水帽，反冲洗时形成内环流，不跑沙。

布水器：使未过滤水即使在高流量的情况下亦能均匀流过填料层，并在填料层上维持一平整水面。

集水器： 55个蘑菇状压差补偿集水器，使系统在过滤状态下各部分水压平衡，过滤流速高，效率高；在反洗状态下，形成内环流，反冲效率高且不跑沙。

手孔：过滤器有上、下两个手孔，方便安装及更换布水器和集水器，并且上手孔可用于观察和加料，下手孔可用于清空和维护。

支腿：可拆卸支腿方便运输，减少运输成本，现场安装方便，高度可调，适应不平整的地面。

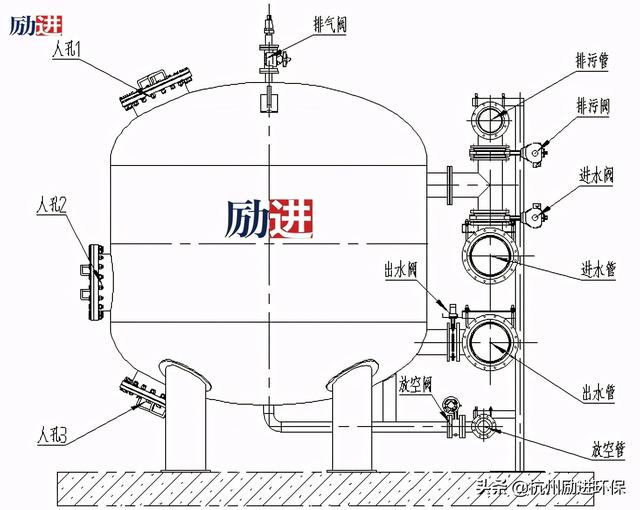

2.2 大型浅层介质过滤器

此类过滤器为直径＞φ1600mm的浅层介质过滤器，由于其流量较大，不能配置常规的电磁隔膜三通阀，结构与小型浅层介质过滤器略有区别；主要由以下部分构成：配套管线和阀门。其中过滤器单元包括：

筒体：主要由上封头+直段+下封头组成；

布水器：多采用挡板式、钻孔管式，使待过滤水源即使在高流量的情况下亦能均匀分布在填料层，避免冲击滤料层造成不平整影响过滤效果。

集水器：采用多孔板+滤帽组成；

排气阀：用于设备进水除段的排气作用；

人孔：在过滤器有上、下两个人孔，方便安装及更换布水器和滤帽，并且上手孔可用于观察和添加滤料，下手孔可用于清空和维护。另外直段底部有一个人孔，可以用于滤料的更换清空；

第三章 LJAGF全自动浅层介质过滤器技术参数

型号

LJAGF48

LJAGF56

LJAGF64

LJAGF72

LJAGF80

LJAGF88

罐体直径 mm

1200

1400

1600

1800

2000

2200

进出水口管径 mm

DN100

DN100

DN100

DN150

DN150

DN150

罐体材质

碳钢

碳钢

碳钢

碳钢

碳钢

碳钢

罐体防腐

静电

喷涂

静电

喷涂

油漆

防腐

油漆

防腐

油漆

防腐

油漆

防腐

单台过滤面积 m²

1.1

1.5

2.0

2.5

3.0

3.8

过滤速度 m/h

20-35

20-35

20-35

20-30

20-30

20-30

单台处理量 m³/h

20-40

30-50

40-60

50-75

60-90

70-100

工作压力 MPa

0.2-0.4

0.2-0.4

0.2-0.4

0.2-0.4

0.2-0.4

0.2-0.4

反冲洗强L/(s·m²)

8-12

8-12

8-12

8-12

8-12

8-12

单罐反洗历时 s

60

60

90

120

120

180

反洗间隔时间 h

4-8

4-8

4-8

4-8

4-8

4-8

反洗控制压差 MPa

0.08

0.08

0.08

0.08

0.08

0.08

滤料型式

海砂

海砂

海砂

海砂

海砂

海砂

滤料粒径 min./max. mm

0.6-1.2

0.6-1.2

0.6-1.2

2.0-4.0

0.6-1.2

2.0-4.0

0.6-1.2

2.0-4.0

0.6-1.2

滤料厚度 mm

800mm

800mm

800mm

200mm

1000mm

200mm

1000mm

200mm

1000mm

罐体净重 t

0.4

0.5

0.6

1.5

2.0

2.3

罐体运行重量 t

3.5

4.5

5.0

13.5

16.8

21

型号

LJAGF96

LJAGF100

LJAGF104

LJAGF112

LJAGF120

LJAGF124

罐体直径 mm

2400

2500

2600

2800

3000

3200

进出水口管径 mm

DN200

DN200

DN200

DN200

DN250

DN250

罐体材质

碳钢

碳钢

碳钢

碳钢

碳钢

碳钢

罐体防腐

油漆

防腐

油漆

防腐

油漆

防腐

油漆

防腐

油漆

防腐

油漆

防腐

单台过滤面积 m²

4.5

5.0

5.3

6.1

7.0

8.0

过滤速度 m/h

20-30

20-30

20-30

20-30

20-30

20-30

单台处理量 m³/h

90-135

100-150

110-160

120-180

140-210

160-240

工作压力 MPa

0.2-0.4

0.2-0.4

0.2-0.4

0.2-0.4

0.2-0.4

0.2-0.4

反冲洗强L/(s·m²)

8-12

8-12

8-12

8-12

8-12

8-12

单罐反洗历时 s

200

300

300

300

500

600

反洗间隔时间 h

4-8

4-8

4-8

4-8

4-8

4-8

反洗控制压差 MPa

0.08

0.08

0.08

0.08

0.08

0.08

滤料型式

海砂

海砂

海砂

海砂

海砂

海砂

滤料粒径 min./max. mm

2.0-4.0

0.6-1.2

2.0-4.0

0.6-1.2

2.0-4.0

0.6-1.2

2.0-4.0

0.6-1.2

2.0-4.0

0.6-1.2

2.0-4.0

0.6-1.2

滤料厚度 mm

200mm

1000mm

200mm

1000mm

200mm

1000mm

200mm

1000mm

200mm

1000mm

200mm

1000mm

罐体净重 t

2.6

2.8

3.0

3.3

3.9

4.5

罐体运行重量 t

25

27

30

35

40

46

第四章LJAGF全自动浅层介质过滤器安装示意及运行

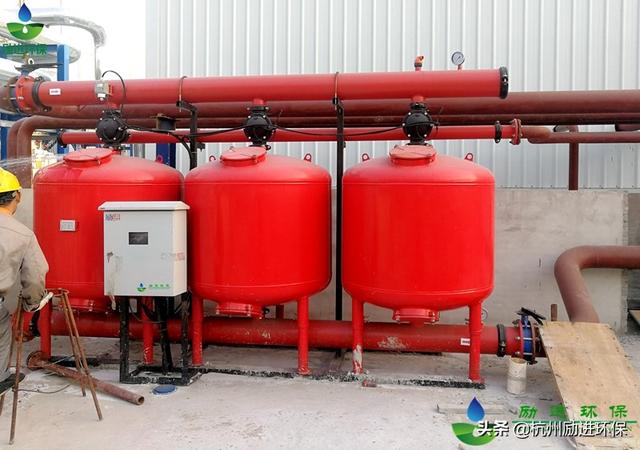

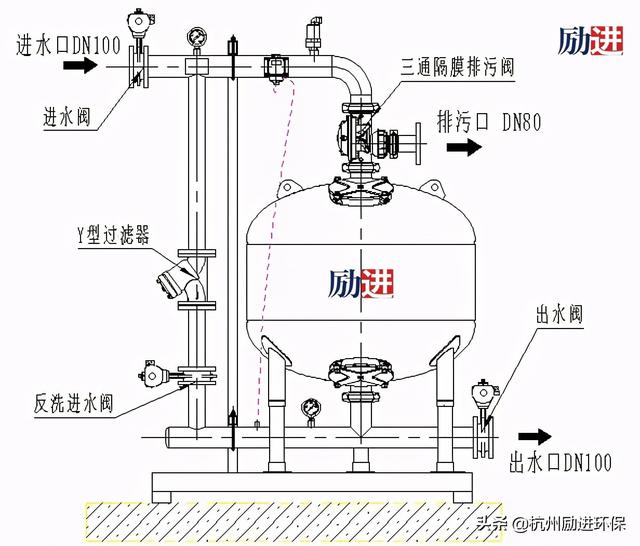

4.1 浅层介质过滤器单连体结构（φ1200-φ1600）

单连体浅层介质过滤器过滤原理：正常过滤过程中，进水在罐体介质的截留作用下除杂质。为了解决单连体运行过程中反洗水源的来源问题，设备重新设置一条管路，引用待过滤水源进行反洗。此时出水口关闭，反洗进水阀打开，待过滤水源通过Y性过滤器过滤后从罐体出水口进入滤料层进行反洗，反洗隔膜阀切换打开，正常排污。

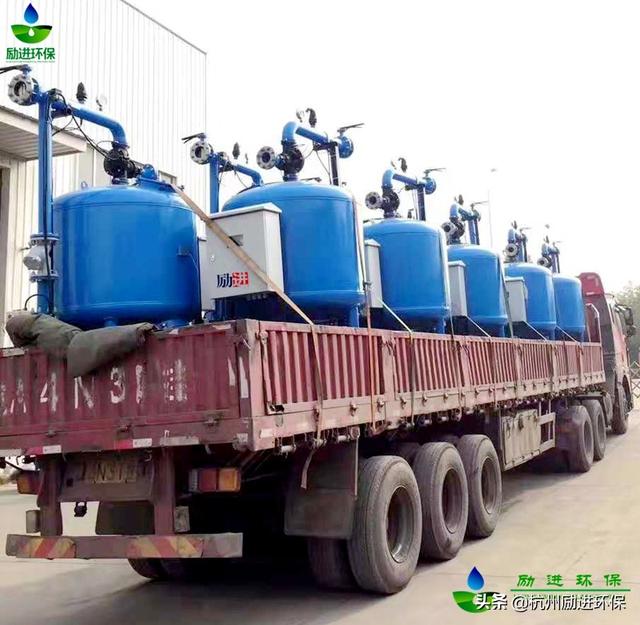

设备从工厂撬装后整体发货，现场对接好进出水口后，接通电源即可开始正常工作；

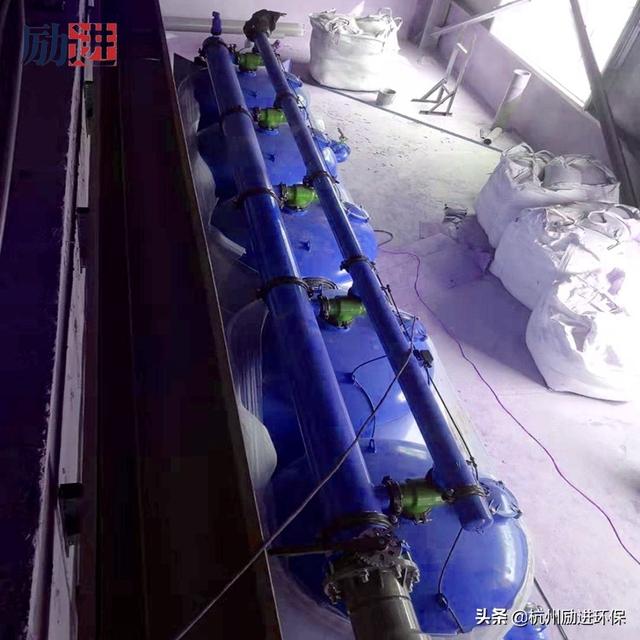

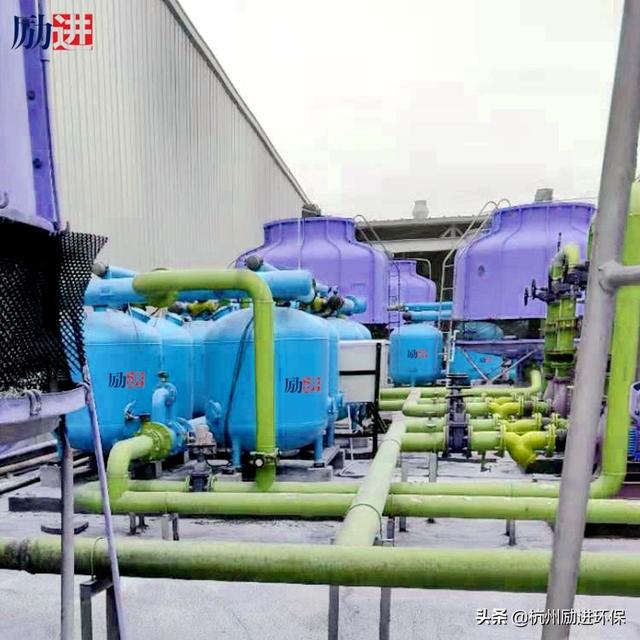

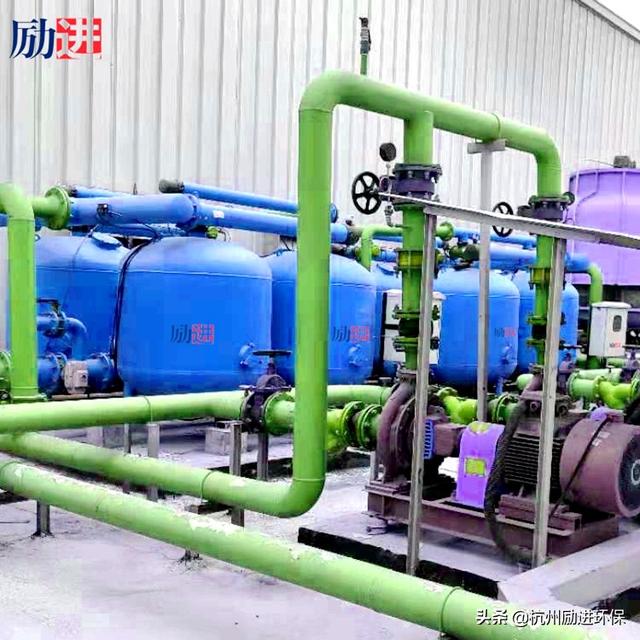

4.2 浅层介质过滤器组合式安装（φ1200-φ1600）

浅层砂过滤器技术参数：

型号

进/出水总管通径DN（mm）

排污总管通径DN（mm）

流量（m /h）

工作压力(MPa)

过滤面积(m )

总长（mm）

海砂(t)

排污阀接口

LJAGF48-1

（100）

（80）

40

0.6（1.0）

1.13

（1320）

0.8

4”X3”

LJAGF48-2

200

100

80

0.6（1.0）

2.26

2640

1.2

4”X3”

LJAGF48-3

200

100

120

0.6（1.0）

3.39

3960

1.8

4”X3”

LJAGF48-4

200

100

160

0.6（1.0）

4.52

5280

2.4

4”X3”

LJAGF48-5

200

100

200

0.6（1.0）

5.65

6600

3

4”X3”

设计进水压力：0.2-0.4MPa

工作压力：≤0.6Mpa

进水水质：SS=15-30mg/l

出水水质：SS≤5mg/l

压力损失：≤0.1Mpa

反洗水流量：35-55m³/h

反洗耗水量：＜过滤量的1%

反洗方式：内源反洗（单连体除外）

控制模式：时间和压差双重控制

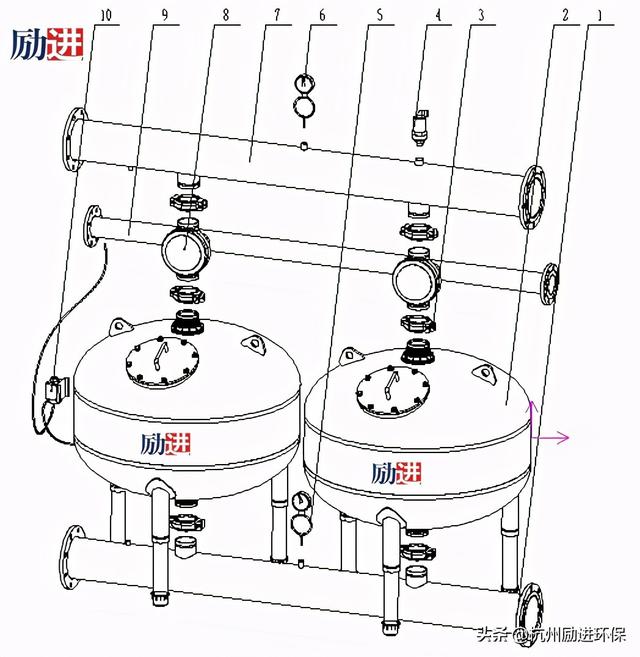

LJAGF浅层砂过滤器过滤系统

一、打开包装，将滤灌2依次排列，上手孔方向一致朝外，以便于装砂、检修；

二、安装出水管1，调整滤罐2位置，使出水管支管和滤罐集水器出水端对齐，装配沟槽式管接头3，将其固定；

三、分别安装三通排污阀8，通过三通排污阀上的箭头方向判断进水端及出水端，将阀的出水端与滤罐布水器的进水端对齐，装配沟槽式管接头3，将其固定；

四、安装进水管7，调整进水管支管位置，使进水管支管和三通排污阀的进水端对齐，装配沟槽式管接头3，将其固定；

五、安装排污管9，将排污管支管和三通排污阀的排污端对齐，装配沟槽式管接头3，将其固定；

六、安装压差开关10、进出水压力表5、6和排气阀4。

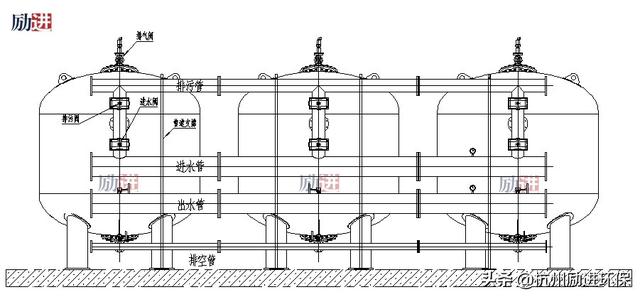

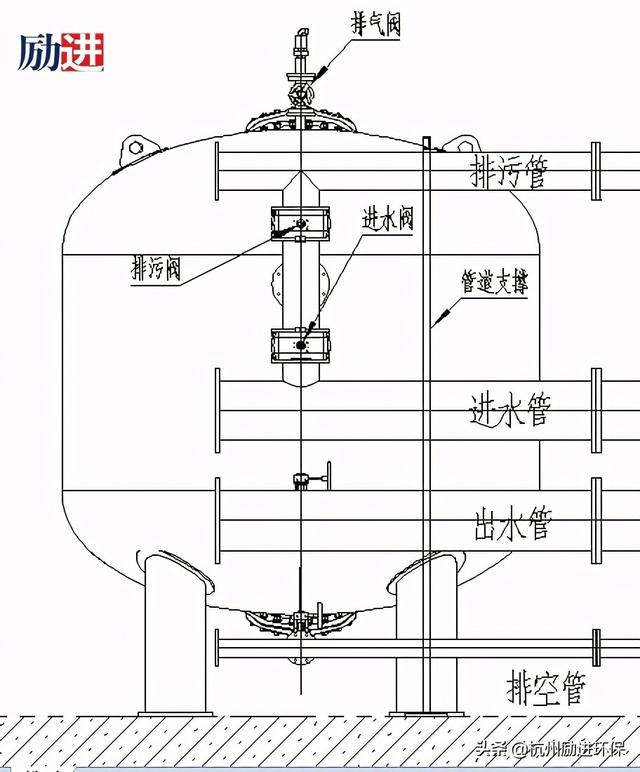

4.3 浅层介质过滤器组合式安装（φ＞1600）

设备运行逻辑：

工况

阀门状态

进水阀

排污阀

出水阀

放空阀

过滤

打开

关闭

打开

关闭

反洗

关闭

打开

打开

关闭

过滤

打开

关闭

打开

关闭

维护

关闭

关闭

关闭

打开

第五章 调试程序

5.1、试运行

1.检查LJAGF过滤器被安装在正确的水流方向。

2.检查管路连接正确且接头牢固。

3.检查控制线路连接是否正确。

4.检查电磁阀阀体一字槽方向是否正确。

5.检查压差开关压差数是否正确。（初始值为0.1MPa，根据现场情况可以适当调整其数值）

5.2、启动

1.打开进水口总阀、出水口总阀，让水进入过滤器，排气阀向外排气，当排气阀排气结束，代表过滤系统已装满水，检查进水压力，要求大于0.2MPa。并检查系统密封完好。调整进出水口总阀，水压在0.2—0.4MPa之间。注意：系统压力禁止过0.6MPa，以免损坏过滤器。

2.接通电控箱电源，按要求（第六章）进行手动反冲洗。反洗时，三通阀阀体中有少量水排出，属正常现象。

3．用手动控制电磁阀依次反冲洗对应的过滤单元，一般要反冲大约10分钟以上。此操作是将新沙子中小的杂质反冲出去。

4． 等过滤单元都强制反冲结束后，调节控制器为自动控制状态。详见电控操作说明书。

5．控制器参数设定：

①初试设定参考值为：每个FQG单元反冲洗时间30秒；

②反冲洗周期：4小时；以后根据运行情况调整相关参数。

第六章 停车程序及排空过滤器

一、手动反冲洗一次

通过一次的手动反冲洗来卸掉过滤器压力（可实现一个很短时间的冲洗循环）。

二、关闭过滤器进水总阀。

三、电控箱面板上每个“手动/自动”转换开关拨中间位置，并将电控箱面板上“启动/停止” 选择开关切换至“停止”位置。

四、如果想重新启动，参考第五章操作步骤。

第七章 LJAGF全自动浅层过滤器维护及保养

一、每周维护

（1）检查进水、出水压力

（2）系统有无泄漏

（3）控制器是否正确

（4）各阀门是否在指定位置

二、每月维护

（1）运行并检查压差启动反洗是否正常，若不正常，则疏通高低压信号管。

（2）检查并维护反洗阀。

（3）检查并维护电磁阀。

（4）检查进水、出水压力。

（5）查看统计数据，根据统计数据分析系统运行状况并适当优化运行参数，清运行统计。

三、过冬准备：若系统不运行则排空过滤器和系统内积水。

四、每年砂子维护: 每运行一年，停止过滤系统运行，打开LJAGF单元上手/人孔，检查沙子的高度和沙子的污染情况，若有需要，更换砂子。石英砂更换方法如下：

1．按停车要求，打开下手/人孔，排放沙子；

2. 查看过滤单元内部是否完好，水帽接口是否正常，各接水管是否在位；

3．装砂：从上手孔装入石英砂，对于精过滤，首先装粗砂子，等到粗砂子将水帽刚刚盖住的时候再装细砂子，细砂装入高度不要小于12厘米，但不要超过规定的装沙线。一般砂层越厚，过滤效果越好，但水头损失和反冲效果变差。

第八章 故障现象及解决方案

序号

现象

原因

解决方案

1

出水流量太小

A． 进水水压太低

B． 沙子黏结

C． 系统设计太小

A． 增加进水水压

B． 清洗沙子或更换沙子

2

出水浊度达不到要求

A． 进水水质太差

B． 过滤流量太大

C. 滤料厚度不够

A． 增加絮凝(有需要澄清)

B． 减小流量到设定值

C. 增加滤料层

3

反洗过于频繁

A． 系统流量太大

B． 压差或时间设值太小

C． 沙子黏结

D． 原水太脏

E． 反洗不够

调整到合适流量

调整到合适值

清洗沙子或换沙子

处理原水

详见6

4

反洗不够

A． 反洗水压太低

B． 排污管或阀门压阻太大

C． 杂质太粘

增加进水水压

打开疏通排污管及阀门

延长冲洗时间,缩短过滤时间

5

没有反洗

系统压力低

控制器设置错误或电器故障

系统压力不小于0.1MPa

重新设置控制器，排除故障
