破碎机维修案例的简单介绍

来源：互联网 2022-02-08 17:29:42

颚式破碎机是水泥、矿山、冶金等行业中重要的粗破设备。

颚式破碎机主要有偏心轴、皮带轮、机架、飞轮和复位弹簧、肘板、固定颚板和活动颚板等重要部件。

颚破工作环境恶劣破碎机维修案例，运行过程中经常出现各种故障破碎机维修案例，为了保证设备稳定运行，提高设备性能，做好日常维护保养非常重要。

某公司的颚破运行过程中出现活塞杆断裂现象，通过对该问题产生的原因进行分析，提出合理的改进措施，最终消除了故障，达到了良好的使用效果。

1 存在问题及原因分析

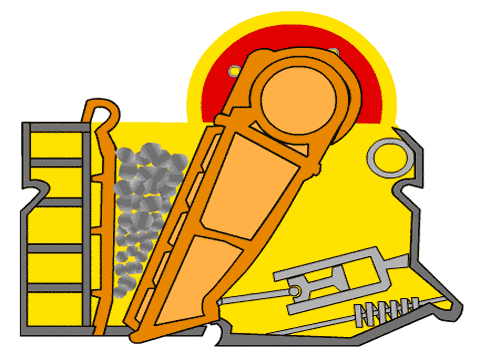

颚式破碎机液压缸位置见图1。该液压缸主要作用为连接动颚和机架，保证颚式破碎机运行过程中肘板与动颚、机架始终保持接触并控制动颚回程位置，防止肘板掉落。最初采用的液压缸结构设计见图2。

但是该结构液压缸使用了两周，活塞杆就发生了断裂，断裂处见图2所示。现场初步分析是液压缸关节轴承润滑不到位造成的，更换新缸后改善润滑，运行20d左右再次发生断裂，断裂位置与上次相同。

活塞杆再次发生断裂事故后，对该型液压缸的设计、结构、材质等方面进行了全面的问题查找及分析。

查阅相关设计资料表明，在液压缸两端铰接，活塞杆直径为中63mm，工作压力为13～16MPa的工作状况下，该型液压缸活塞杆的实际拉应力小于许可拉应力，说明设计时在材质、活塞杆直径等选择方面不存在问题。而结合现场断裂端面现象分析，断裂面齐整，沿轴向断面无收缩，亦说明活塞杆断裂的主因不是由拉应力造成的。

接下来从结构方面查证有无设计缺陷。经观察，这两次断裂位置几近相同。当初设计时将活塞杆与耳环进行结构分离，两部分以螺纹结构连接。该处螺纹尺寸为M56，而活塞杆直径为中63mm，螺纹位于活塞杆一端。在圆杆和螺纹结合处存在断面台阶，直径由63mm减至56mm，在结合处只留有极小的圆弧过渡。而该处正位于极度靠近动颚铰接处，是各种应力交错汇集的危险点。

经查阅原始设计资料，在核算此处受力情况时，仅考虑了拉应力而忽视了切应力等其他因素的影响。此种结构设计导致该处成为液压缸结构中的薄弱部位，由此可能造成该处结构不能承受各种应力综合施加的影响。

同时原设计为增加液压缸的耐磨性能，技术要求中只对活塞杆的硬度提出了要求，而强度方面没作规定，造成活塞杆硬度增加，相应强度可能受影响，使活塞杆的脆性增大，不能抵御切应力等方面的干扰。以上两方面的因素导致使用过程中活塞杆在该部位发生断裂。

2 结构改进

根据上述分析该公司采取了以下措施破碎机维修案例：

1）改进了设计理念，将活塞杆和耳环锻为一体，结合处以大圆角过渡，取消螺纹连接方式，减小应力集中，见图3。
