【机械cax360第314期】矿山机械分很多种类悬挂式破碎机的工作原理，不同的机械有不同的工作原理。那么这些庞大的矿山设备是如何运行的？今天小编整理了部分矿山机械的工作原理动态图悬挂式破碎机的工作原理，有了这些直观的机械动图，小白也能秒懂。

悬挂式破碎机的工作原理

▲颚式破碎机

颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎，被破碎物料的最高抗压强度为320MPa。性能特点为破碎比大，产品粒度均匀，结构简单，性能可靠，维修简便，运营费用低。

颚式破碎机工作原理悬挂式破碎机的工作原理：动颚悬挂在心轴上，可作左右摆动。偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。

悬挂式破碎机的工作原理

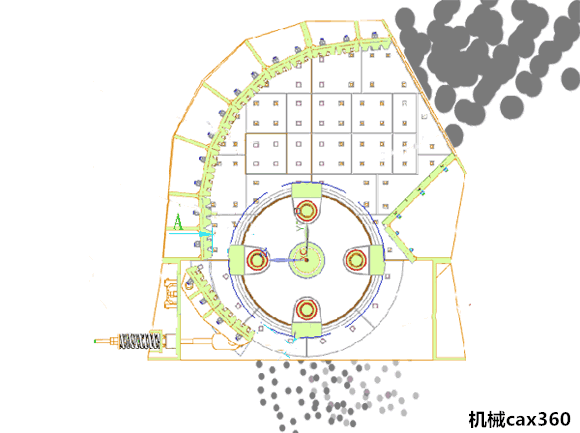

▲反击式破碎机

反击式破碎机主要用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工，特别是用于高速公路、铁路、水电工程等流动性石料的作业，可根据加工原料的种类，规模和成品物料要求的不同采用多种配置形式。

悬挂式破碎机的工作原理

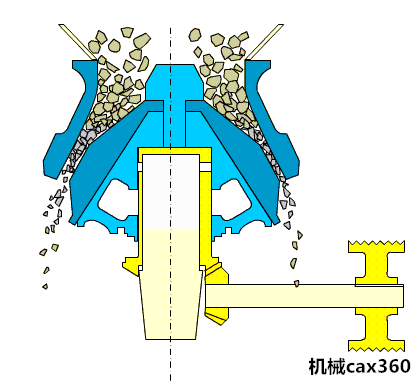

▲圆锥破碎机

圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。

电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。

悬挂式破碎机的工作原理

▲冲击式破碎机

冲击式破碎机的工作原理，简单一点说是石打石的原理。让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞，从而达到破碎的目的!而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流，返回过程中又进行2次破碎，所以在运行过程中对机器反击板的磨损是很少的。

悬挂式破碎机的工作原理

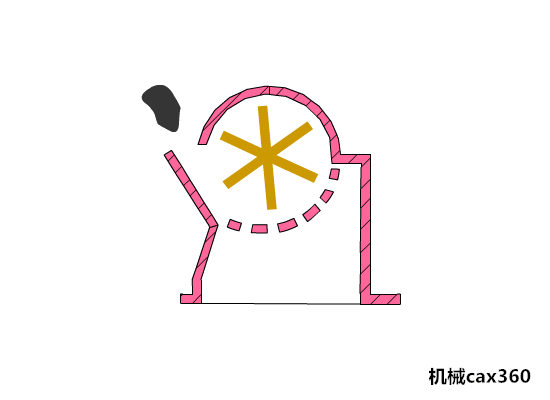

▲锤式破碎机

锤式破碎机是由锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。锤式破碎机是直接将最大粒度为600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎机。锤式破碎机适用于在水泥、化工、电力、冶金等工业部门破碎中等硬度的物料，如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。

悬挂式破碎机的工作原理

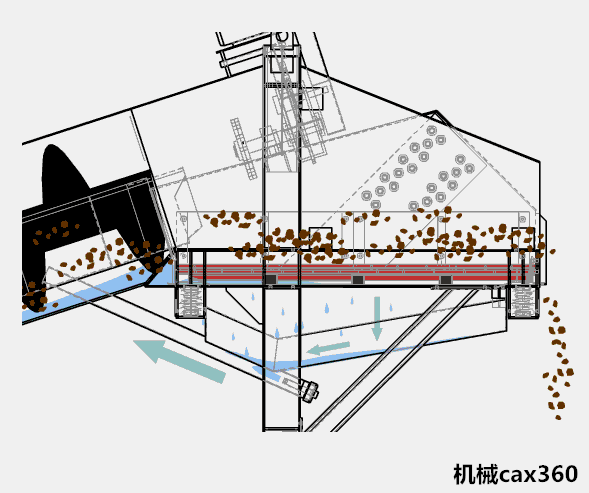

▲洗矿机

洗矿机的清洗筒体被四个拖轮支撑，电机带动减速机，大小齿轮带动清洗筒体低速旋转。含有泥团和石粉的骨料自进料口给入，进入旋转的滚筒内，被清洗滚筒内安装有一定角度的耐磨橡胶衬板不断带起抛落，自进料端到出料端移动过程中多次循环，并被顺向或逆向的冲洗水冲涮洗涤，清洗干净的骨料经过卸料端筒筛筛分脱水后排出。含有污泥的废水则通过出料或给料端的带孔挡板流出。

悬挂式破碎机的工作原理

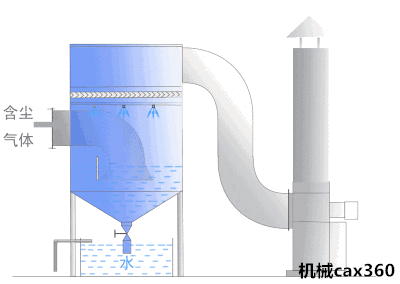

▲湿法除尘器

湿法除尘器通常是指含尘烟气通过接触水、碱液等液体而达到去除尘粒的目的的除尘设备。其特征在于：包括有除尘腔，在除尘腔下部的圆周切线方向上设有进气通道，在除尘腔顶部连接有排放烟筒，在靠近该除尘腔一端的进气通道内设有喷淋水雾化装置，在该除尘腔内的中部和上部分别设置有第一级旋叶组和第二级旋叶组。

悬挂式破碎机的工作原理

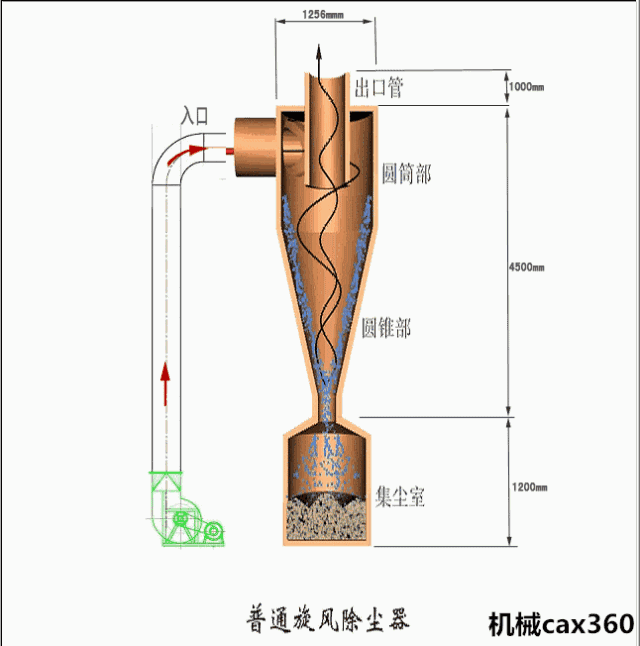

▲旋风除尘器

旋风除尘器的除尘机理是使含尘气流作旋转运动，借助于离心力将尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。

悬挂式破碎机的工作原理

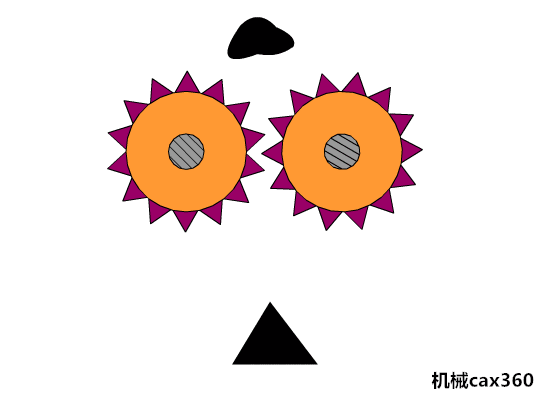

▲双辊破碎机

双辊破碎机是利用两组单独传动的辊轴，相对旋转产生的挤轧力和磨剪力来破碎物料。当物料进入机器的破碎腔以后，物料受到转动辊轴的啮力作用，使物料被逼通过两辊之间，同时受到辊轴的挤轧和剪磨，物料即开始碎裂，碎裂后的小颗粒沿着辊子旋转的切线，通过两辊轴的间隙，向机器下方抛出，超过间隙的大颗粒物料，继续被破碎成小颗粒排出。

悬挂式破碎机的工作原理

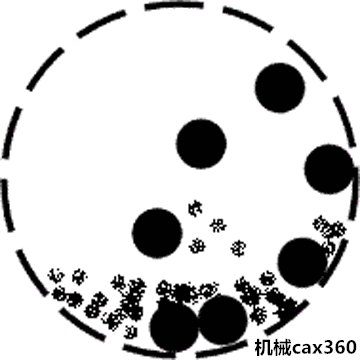

▲球磨机

球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。

悬挂式破碎机的工作原理

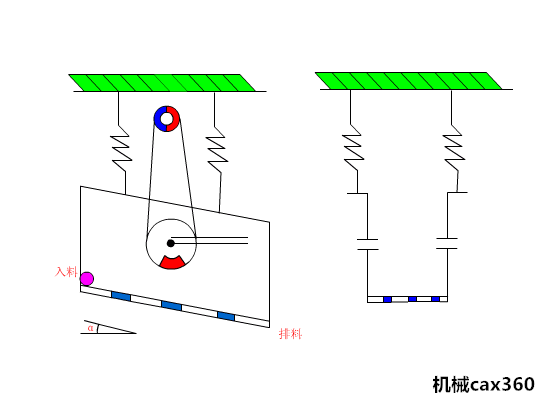

▲直线振动筛

直线振动筛是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重，而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以保证同步。当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x 轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y 轴方向上产生往复的直线轨迹振动。
