关于圆锥破碎机氮气卸压阀如何使用的信息

来源：互联网 2022-02-21 08:14:36

圆锥破碎机是目前国内外应用广泛的破碎产品圆锥破碎机氮气卸压阀如何使用，而美卓矿机和山特维克是国际上的知名厂家圆锥破碎机氮气卸压阀如何使用，其圆锥破也受到国内很多用户的喜爱。下面我们就美卓矿机的HP型液压式圆锥破（诺德伯格HP系列圆锥破碎机）、瑞典山特维克的H型液压式圆锥破圆锥破碎机氮气卸压阀如何使用，以及国内的PY型弹簧式圆锥破（与CS弹簧圆锥破外观和内部结构大体类似圆锥破碎机氮气卸压阀如何使用，分为标准型和短头型）圆锥破碎机氮气卸压阀如何使用，对这3种圆锥破碎机的结构特点及其使用、维护性能做一个比较、分析。

一、定锥组成及支撑方式的比较

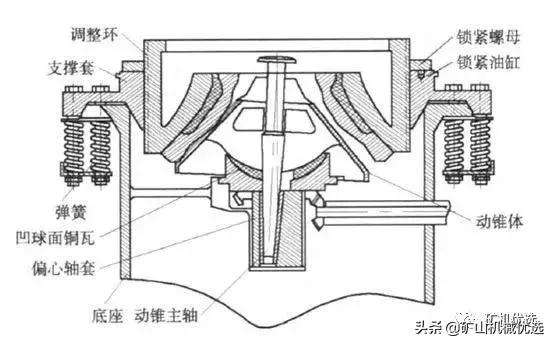

1）PY型圆锥破碎机的定锥由支撑套（包含锁紧螺母）和调整环（包含定锥衬板）通过锯齿形螺纹副连接而成，如下图。首先支撑套坐在底座呈v字形的圆形支口上，然后用数组穿有螺栓的弹簧簇(一般每组由5条螺栓、弹簧组成)把支撑套紧紧地固定在底座上。在支撑套的上端面有一薄形锁紧螺母，当镶嵌在支撑套内的数个锁紧油缸处于工作状态时，薄形锁紧螺母就被锁紧油缸向上抬起，从而使调整环和支撑套之间的螺纹副内产生足够的静摩擦力，使之紧密地结合为一体，确保设备破碎物料时调整环和支撑套之间不会发生相对转动。

2）HP型圆锥破碎机的定锥组成和支撑方式与PY型圆锥破碎机大致相似，也是由支撑套(包含锁紧螺母)和调整环(包含定锥衬板)通过锯齿形螺纹副联接而成。所不同的是HP型圆锥破碎机用带氮气蓄能器的液压缸代替了弹簧簇，在调整环和支撑套的支口结合面处垫有可更换的带状环形薄铜板。

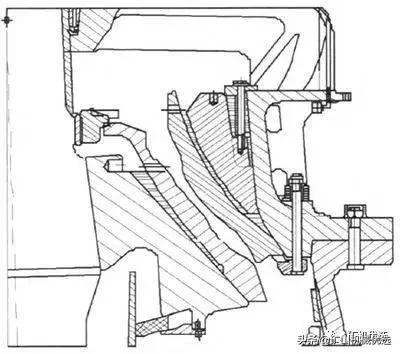

3）H型圆锥破碎机的定锥由上架体、定锥衬板和托环等组成(如下图)。首先上架体坐在底座的呈V字形的圆形支口上，然后用螺栓将其固定在底座上，定锥衬板则通过一个圆形的托环和螺拴固定在上架体上。

比较

PY型和HP型两种圆锥破碎机的定锥结构组成和支撑固定方式基本相似，但由于HP型圆锥破碎机采用了液压缸方式，所以支撑套易于拆解，加之其支口间垫有可更换的薄铜板，所以支口可以得到较好的保护。H型圆锥破碎机的定锥组成则相对简单，定锥的拆、装也方便快捷，但其缺点是连接螺栓和螺栓孔间隙很小，螺栓发生断裂时更换比较困难。

二、动锥支撑方式的比较

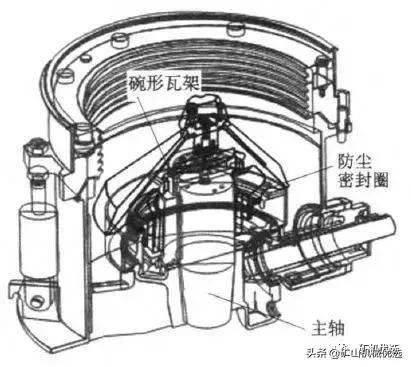

1）PY型圆锥破碎机的动锥体(锥体下面有呈凸球面轴承)支撑在呈凹球面铜瓦上，俗称碗形瓦，碗形轴承架(即安装碗形瓦的架子)则安装在机器底座的中央，动锥主轴则插入位于底座中央的空偏心轴套内。

2）HP型圆锥破碎机的动锥，锥体下面也有凸球面轴承，支撑在安装于底座中央呈凹形球面的铜瓦上面。在动锥体下部安装着铜套，通过该铜套将动锥再套在底座中央的偏心轴套上。

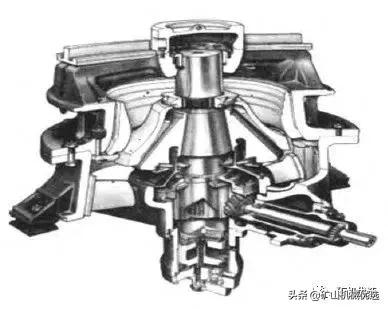

3）H型圆锥破碎机的动锥(如下图)，通过动锥主轴的上下两端固定。动锥主轴的下端面装有呈凸球面的轴承，并支撑在位于底座底部中央的液压缸活塞上面的凹球面铜瓦上，动锥主轴的上端则固定在上架体横梁中间的轴套内，该轴套正好位于动锥旋转的理论悬挂点处。

比较

PY型圆锥破碎机与HP型圆锥破碎机相比，动锥支撑方式的不同主要在于主轴，即前者主轴装在动锥上，后者主轴装在底座上。HP型圆锥破碎机动锥的优点是整体高度较低，且检修时放置方便，而PY型圆锥破碎机的动锥，因受主轴影响，放置时需设带地沟的专门存放点。H型圆锥破碎机为了固定动锥，在上机架增加了横梁，受横梁影响容易形成给料偏析，产生振动。

三、排料口调整方式的比较

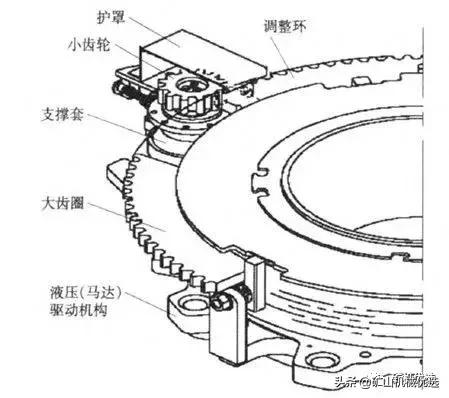

1）PY型圆锥破碎机和HP型圆锥破碎机排料口的调整原理基本一样。当调整排料口时，首先将锁紧油缸泄压，然后顺时针或逆时针转动调整环，即可抬高或降低定锥，从而达到调整排料口目的。不同处在于HP型圆锥破碎机转动调整环，采用了液压马达和小齿轮、齿圈传动方式。PY型圆锥破碎机则是利用对称的两个液压缸推动调整环转动，实现调整排料口的目的。
