一、综采工作面设备系列型谱的定义

随着我国煤矿机械化程度的不断提高破碎机使用图册，煤矿专用设备的类型和规格也相应增加了很多。为使设备的类型和规格得到合理的发展破碎机使用图册，很多煤矿机电设备企业制订了设备的参数系列和基本型式。但由于科学技术的不断发展破碎机使用图册，煤矿生产的需要也发生了很大变化，仅有基本的设备系列和类型，已不能满足需要。为了建成世界一流的现代化煤炭企业，有必要开展工作面采煤设备体系建设。

采煤装备体系建设的重要任务之一是研究建立采煤设备型谱。设备型谱是设备采购规划的核心内容，是用最少数目的不同规格设备构成的、列出企业已有的和将来要采购的全部设备并能满足可预见到全部使用要求的设备系列。

1. 工作面综采设备通用化、系列化、组合化

通用化是指使设备的物理特性的功能特性具有较强通用性，能扩大使用范围，满足多方面要求的标准化形式。

系列化是指将功能相同的设备根据型式、尺寸、重量和功率等特征参数，进行选优与组合，以最少的品种和规格满足更大范围使用要求的标准化形式。

组合化（模块化）是将设备按照其组成部分和结构特点，合理分解成模块，用模块的不同组合，来满足多方面使用要求的标准化形式。

设备型谱是设备通用化和系列化两种标准形式的结合与发展。就一个设备而言，通用性是有限的，只能满足一定范围、一定条件下的使用要求。为了扩大某一类设备的适用范围，就必须增加该类设备的规格，构成设备系列，但设备的规格不能无限制扩展，需要经过分析、比较和选优，用最小数目的不同规格设备，来满足全部使用要求。将所有这些不同规格设备汇集整理，就形成设备型谱。因此，设备型谱可定义为以最少数目的不同规格设备为标志、能满足较长时期及一定范围内全部使用要求的设备系列。

2. 工作面综采设备型谱的构成

综采设备包括工作面设备（如液压支架、采煤机和刮板输送机），巷道设备（如转载机、破碎机、带式输送机和泵站），电气设备（如移动变电站和各类开关）。综采设备中工作面设备是核心设备，所以，建立综采设备型谱主要是建立工作面综采设备型谱。

液压支架型谱可按采煤工艺的不同而建立。刮板输送机、转载机、破碎机型谱可按工作面产量指标的不同而建立。采煤机型谱可按工作面产量的不同而建立。带式输送机可按工作面产量的不同而建立。同时可按综合采煤工艺、工作面产量指标等建立适合企业自身特点的综采、综放成套设备组合型谱。

在综采设备系列性谱中还可以根据设备物理特性或技术特点进一步细分，实现通用化和系列化。某种综采设备的型谱按设备的一个或多个规格（特征参数），从低到高，列出设备的名称、代号、规格（特征参数）、成熟度、适用范围、首次使用时间、推广使用地点、使用过程发现需改进的问题以及其他主要性能指标等，编制成表格，同时配以说明。

二、编制设备系列型谱的依据和基本方法

1. 建立综采设备型谱的依据

建立综采设备型谱必须有科学依据，并且要适合矿井煤层赋存、生产条件和企业统一规划等实际情况，做到既先进又不浪费，既实用又不落后。

（1）先进性。所选用的设备必须是当前成熟先进的或较为先进的设备。先进的设备有其先进的性能，不仅能在生产上提高效益，又能在安全上提供保障。

（2）可靠性。所选用的设备必须是通过了相关技术和安全认证并有良好使用纪录，由具有专业资质的生产厂家生产的定型设备。

（3）实用性。所选用的设备必须适合矿井煤层赋存和生产条件，尽可能简单实用，便于运输安装拆除，操作维修方便。

（4）适应性。所选用的设备要有好的适应性。综采设备是专用设备，一种设备不可能适应各种条件，同时由于井下的生产条件复杂多变，设备有不可能自始至终在某一种条件下工作。因此，要求设备能够适应既定条件和条件的变化。

（5）配套性。所选用的设备与设备之间应有良好的配套性能，其工作能力、安装结构尺寸和工作配套尺寸应匹配。

（6）经济性。制定设备系列型谱不能脱离企业经济条件，必须对各种设备进行全面的技术经济对比，提高资金的使用效率和效益。

2. 建立综采设备型谱的基本方法

设备型谱绝不是将现有的不同规格的同类设备简单罗列，汇集成表格、图册或文书，而是要按照建立设备型谱的指导思想，在分析比较的基础上编制。

（1）对当前及今后一段时期内煤矿所需综采设备型号与使用要求进行调查研究。

（2）对现有的设备进行清理，淘汰规格落后陈旧的设备，合并规格重复或相近的设备，去粗取精。

（3）在调研的基础上提出一个或多个特征参数作为型谱规范化设备的规格。

（4）确定型谱中规范化设备规格的不同档次（数量），优先选择现有的成熟设备的规格破碎机使用图册；若有的现有设备的规格不满足系列化要求，可作适当的规范化修改、完善并列为规范化设备。

（5）根据使用要求，补充有待采购或开发的规范化设备，形成完整的、覆盖全部使用要求的型谱破碎机使用图册；

（6）提出设备型谱实物化的规划建议，包括对现有设备的规范化改进和新规格设备的开发。

三、设备型谱编制流程

先调查研究，分析收集到的资料，研究调查的情况，并拟出初稿（包括选择参数系列、规划基型与变型的发展等），经过讨论后提出征求意见稿，按着修改征求意见稿进行修改完善，如此反复直到最后满足各方需求。

1. 调查研究

建立设备型谱的整个过程，就是调查研究的过程。因此，做好调查研究工作是关键。要做好这些工作，首先必须广泛了解各煤矿及其他使用部门的要求、技术发展方向、实际生产技术水平、以及各使用部门、制造部门之间的协调和统一关系。一般来说，使用部门都希望设备的品种多、效率高、价格低、坚固耐用，而管理部门则要求品种少、成本低、有利于组织生产管理，符合国内外制造技术的发展趋势。为解决这些矛盾，必须在参数系列及结构型式确定前，进行深入的调查研究，对所有的资料进行全面的分析，以总的社会经济效益为准则建立设备型谱。

2. 设备型谱深度的确定

通过调查研究和分析，根据各种综采设备的生产制造技术发展水平，在建立型谱时，其深度应有所不同。

（1）已经生产的设备品种很多，并且已有系列，各种先进的设备结构型式已经可以肯定，生产技术已经掌握，有比较丰富的设计、制造和使用经验。对于这类设备，在系列型谱中，应尽可能将上述内容都具体地和明确地反映出来。

（2）己经生产的设备品种比较多，已有系列生产技术已经掌握，有一定的设计、制造和使用经验，各种先进的设备结构型式基本可以肯定，但对有些技术经济问题还未能全面肯定。对于这类设备，可以在系列型谱中确定其设备的基本结构型式，尽可能地反映出他们之间的技术继承关系和发展情况，对技术经济指标等则可以暂不确定。

（3）某些设备在生产上还未形成系列，也未定型，甚至有的还未生产或者生产的品种还很少。对于这类设备，应在已有使用经验的基础上，参考相关资料和经验，首先建立出设备的参数系列，即通常讲的型式、特征参数标准。

3. 主参数范围的确定及系列的排列方法

一般都选择能反映设备使用性能或保证互换、配套需要的参数作为主参数，使其处于系列化的主导地位。

主参数范围的广度反映了技术上的先进程度。对煤矿机电设备来说，发展中间规格的设备比较容易，发展特大或特小规格的设备，如煤矿井下特厚煤层用的大型采煤设备和极薄煤层用的矮小采煤设备，就需要较高的设计和制造水平。

主参数范围的确定是指其上、下限的取值。其值是根据实际需要并结合设备的适用范围及其性能特点来确定的。

当主参数范围确定以后，就需要研究在既定范围内的排列规律。此时，需要以统计、分析为基础，在满足功能目标和经济目标的情况下列出几个方案进行全面比较，确定最佳系列。所谓最佳系列，是指参数值及其分档密度在经济上是最合理的系列。

参数系列应按优先数系来排列，符合《优先数和优先数系》。使用时要根据“先疏后密的原则”，首先考虑分档较粗的系列，这样可以使标准化初期选定的参数值在日后发展过程中，不致被淘汰。

参数系列的密度，影响到设备的经济性，过密不利于生产制造，过稀又会增加使用部门的费用。因此，在确定参数系列密度时，必须两者全面考虑达到最经济合理。

四、同煤集团综放工作面设备系列型谱

基于同煤集团综放工作面煤层赋存条件分类分析与设备选型配套分类分析，综合考虑综放工作面煤层赋存条件、现有设备情况以及后续可能购置的设备，编制了综放工作面设备系列型谱。综放工作面设备系列型谱的编制原则为系列化和通用化，在满足同煤集团所有煤层赋存条件的前提下，尽量减少设备型号数量。根据煤层厚度，确定工作面采高范围，综合考虑同煤集团不同矿井、不同采高情况下的矿山压力显现情况，确定工作面液压支架支护强度。为了最大程度缩减工作面设备型号数量，部分矿井配套设备的富裕系数可以适当增大，编制的综放工作面装备系列型谱见下表。

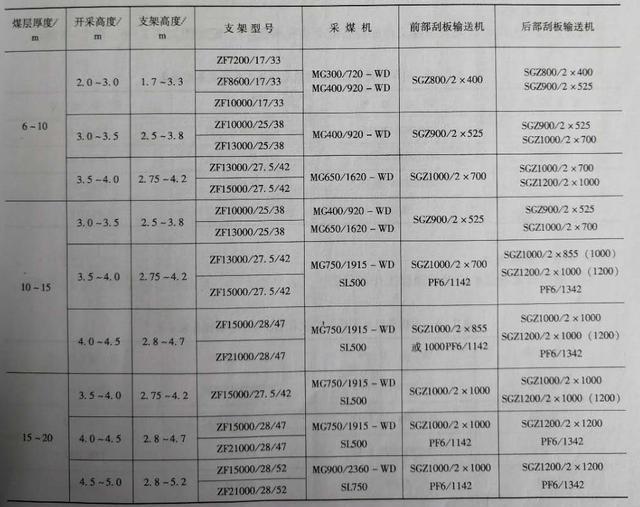

同煤集团综放工作面设备系列型谱
