移动破碎机控制柜

使用注意

使用前广西移动汽车破碎机，请仔细阅读使用说明书。

只有专业技术人员允许安装移动破碎机控制柜。

如产品有损伤或者缺件广西移动汽车破碎机，请不要使用广西移动汽车破碎机，有受伤的危险。

上电后不要打开控制柜的门板，否则有触电的危险。

控制柜运行中，避免有东西掉入设备中，否则引起设备损坏。

请在断电的情况下对设备进行保养及维修，需要经过专业培训的人员进行。

目录

一、壳体 3

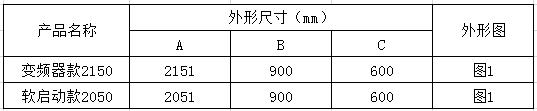

1. 外形尺寸 3

2. 壳体防护等级 3

二、操作与显示 5

三、控制柜组成和原理 8

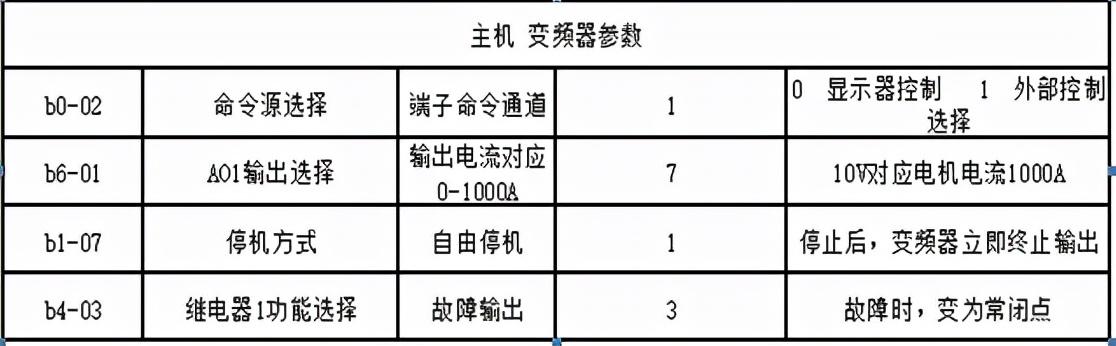

四、参数说明 8

五、常见故障及其处理方法 9

5.1 主机故障 9

5.2 直起回路故障 11

六、遥控控制 14

七、保养和维护 15

图1

外壳防护等级（IP代码）是将产品依其防尘、防止外物侵入、防水、防湿气之特性加以分级。

这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。 它一般是由两个数字所组成，第一个数字表示产品防尘、防止外物侵入的等级广西移动汽车破碎机；第二个数字表示产品防湿气、防水侵入的密闭程度。数字越大，表示其防护等级越高。如：外壳防护等级（IP代码）示例如：IPXX。

防尘等级(第一个X表示)

0：没有保护

1：防止大的固体侵入

2：防止中等大小的固体侵入

3：防止小固体进入侵入

4：防止物体大于1mm的固体进入

5：防止有害的粉尘堆积

6：完全防止粉尘进入

防水等级(第二个X表示)

0：没有保护

1：水滴滴入到外壳无影响

2：当外壳倾斜到15度时，水滴滴入到外壳无影响

3：水或雨水从60度角落到外壳上无影响

4：液体由任何方向泼到外壳没有伤害影响

5：用水冲洗无任何伤害

6：可用于船舱内的环境

7：可于短时间内耐浸水（1m）

8：于一定压力下长时间浸水

外壳防护等级（IP代码）的标准有：

1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 598广西移动汽车破碎机；

2）国标GB 700 – 86；

3）GB 4208等。

经过测试，本产品外壳防护等级达到IP65。

控制柜操作门板，由电压表、电流表、变频显示面板、红色按钮、绿色按钮、急停按钮、红色指示灯以及绿色指示灯组成。

电压表：显示控制柜的输入电压。

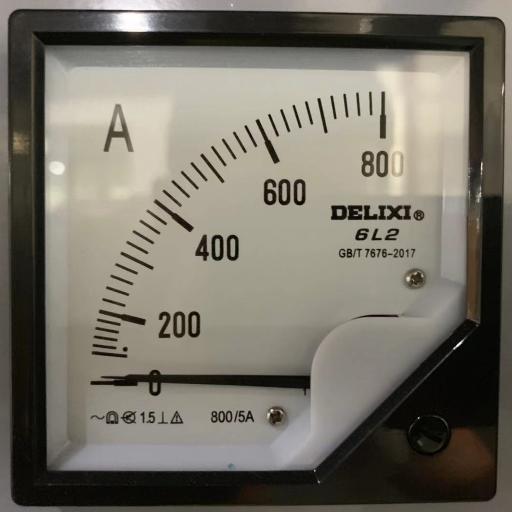

电流表：显示主机变频器的运行电流。

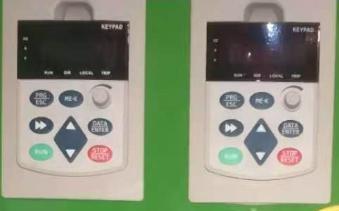

主机变频器显示面板：可通过显示板查看和修改主机参数，启动和停止主机。（外控模式下面板启动键无效）

给料变频器显示面板：可通过显示板查看和修改给料电机参数，启动和停止给料电机。（外控模式下面板启动键无效）

急停按钮：按下控制柜所有回路断电，紧急情况下按下该按钮。

给料机通断电按钮：控制给料机遥控器的电源，绿色为通电按钮，红色为断电按钮。

主机、振动筛、主皮带、筛下带、返料带、除铁器、运转带、备用的启动停止按钮：控制这些回路电机的启动和停止，红色为停止按钮，绿色为启动按钮。

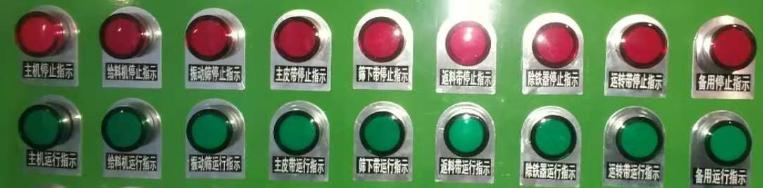

主机、给料机、振动筛、主皮带、筛下带、返料带、除铁器、运转带、备用的停止和运行指示灯：显示这些回路电机的状态，红色指示灯为停机状态，绿色指示灯为运行状态。

总电源指示灯：通电状态下常亮，反映控制柜为带电状态。

变频控制柜采用断路器为电源总开关，包括三大部分：主机变频器、给料变频器以及直起控制回路。直起控制回路由电动机断路器和交流接触器等组成，上端也采用断路器控制电源。控制箱控制给料机、振动筛、主皮带、成品带、返料带、风机、水泵、除铁器、主电机等回路。

直起控制箱每一路单独控制皮带，控制各回路起动和停止。实现对各回路短路、过流过载、缺相、漏电闭锁和电机过热保护，与前级皮带有闭锁功能。

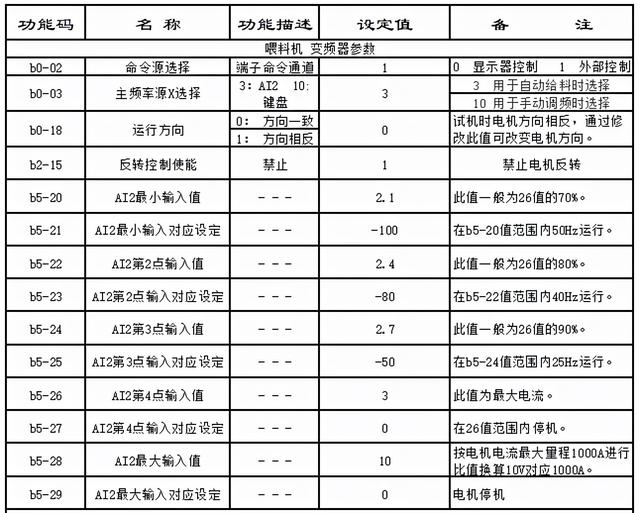

变频器自动给料系统，通过外部模拟量信号来调整变频器的频率，当输入信号达到设定值时，频率降低 转速降低，给料速度降低；当输入信号低于设定值时，频率上升，电机转速提高，给料速度加快，这样就保证了及时增料减料；避免了人工投料的不确定性。

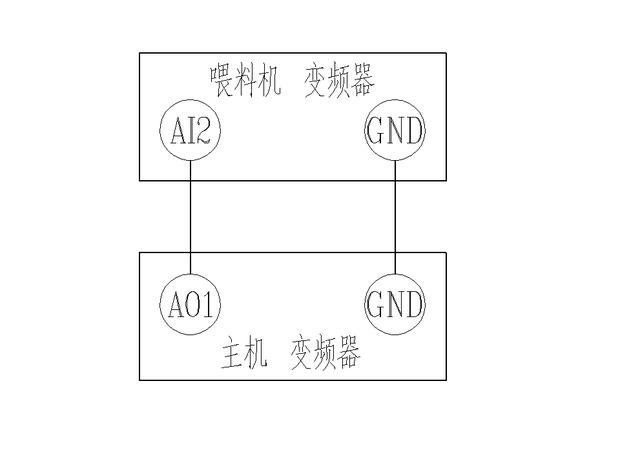

变频器接线图---图3

变频器自动给料系统，需要将变频主机和给料机关联起来，接线方式如图3所示。

1.故障排除 –主机变频 Err02加速过电流、Err04恒速过电流 ：

◆检查b0-21参数加速时间是否太短，并增加加速时间。

◆检查电机线 ，U,V,W互相之间短路或对地短路。请用万用表检查U，V，W，任意两相之间阻值相差不超过为0.3—0.5Ω。测电机是否对地短路。

◆检查变频器和电机是否匹配有无超载及在加速过程中是否存在突加负载。

◆检查内部霍尔传感器是否损坏或排线是否松动。

注：按以上方法排除后，如不能解决拆除变频器U、V、W相电机连接线进行空载运行试机；如故障不能解除，需返厂处理。

2.故障排除 – 主机变频恒速过电压Err07

◆检查测量输入电源电压是否偏高。

◆如在停机过程中报Err06时，将b0-22参数减速时间是否太短，并增加减速时间。

◆检查是否存在外力拖动电动机的情况

◆检查电机是不是负载高惯性设备，有没有加装制动单元或制动电阻。

注：按以上方法排除后，如不能解决拆除变频器U、V、W相电机连接线进行空载运行试机；如故障不能解除，需返厂处理。

3. 故障排除 – 主机变频过载Err10

◆可能为给料机一次性下料太多

◆检查电机是否负载过重或有堵转现象。

注：Err10变频器过载多数为电机负载超载造成，如需判断原因，查看故障记录bc组参数电流参数或更换小型号电机测试。

4. 故障排除 – 主机变频过热Err14

◆检查环境温度或柜体内是否温度过高。

◆现场工况环境是否灰尘较大，造成变频器散热风道及散热孔堵塞。

◆检查变频器运行时散热风扇是否运行。

◆检查散热风扇连接插头是否接触正常及开关电源板是否正常工作。

注：Err14变频器过热多数为散热风扇损坏或变频器散热风道堵塞造成。

断路器故障判断：

（1）失压脱扣器故障：小型断路器在运行没有发生严重过载或者短路等故障时，却无缘无故的跳闸了，通常造成这个原因是小型断路器的失压脱扣器或者控制器有故障。而失压脱扣器的故障原因一般是电源模块烧坏所导致的，因为电源模块长期的处于带电的工作状态，对模块磨损较大，因此如果电源模块的的质量不过关，就很容易造成失压脱扣器的损坏，进而导致小型断路器的误跳闸。

（2）智能控制器故障：智能控制器发生烧坏故障后，一般会出现手动可合闸，而电动却不能合闸的现象，三段保护功能以及其它的保护都失效，大大的影响小型断路器的正常运行。导致智能控制器烧毁故障的原因通常是由于电压过高造成烧毁。

另外一个常见问题就是小型断路器的故障记忆如果得不到及时的清除，因此电源线路或者用电设备的故障排除后，小型断路器仍然判定电路中有故障，从而导致手动和自动均不能合上闸。此时只能清除故障记忆后复位，就能使小型断路器能够正常工作了。

（3）频繁跳闸：小型断路器频发跳闸的原因一般是现场的负荷过大，引起小型断路器的跳闸。由于大功率的电器同时使用超过小型断路器的额定电流，从而引起小型断路器自动启动过载保护跳闸功能，而由于过载热记忆功能未能及时断电清除，因此导致小型断路器的频繁跳闸。

直流接触器故障判断：触头接触不牢靠会使动静触头间接触电阻增大，导致接触面温度过高，使面接触变成点接触，甚至出现不导通现象。造成此故障的原因有：　　（1）永磁接触器触头上有油污、花毛、异物；　　（2）长期使用，触头表面氧化；　　（3）电弧烧蚀造成缺陷、毛刺或形成金属屑颗粒等；　　（4）运动部分有卡阻现象。处理方法有：　　（1）对于接触器触头上的油污、花毛或异物，可以用棉布蘸酒精或汽油擦洗即可。　　（2）如果是银或银基合金触头，其接触表面生成氧化层或在电弧作用下形成轻微烧伤及发黑时，一般不影响工作，可用酒精和汽油或四氯化碳溶液擦洗。即使触头表面被烧得凸凹不平，也只能用细锉清除四周溅珠或毛刺，切勿锉修过多，以免影响触头寿命。　　对于铜质接触器触头，若烧伤程度较轻，只需用细锉把凸凹不平处修理平整即可，但不允许用细砂布打磨，以免石英砂粒留在触头间，而不能保持良好的接触；若烧伤严重，接触面低落，则必须更换新触头。　　（3）运动部分有卡阻现象，可拆开检修。

热继电器故障判断：（1） 热继电器整定电流与被保护设备额定电流值不符。（2） 热继电器可调整部件固定螺钉松动不在原整定点上。（3） 热继电器通过了巨大短路电流后，双金属片已经产生永久变形。（4） 热继电器久未校验，灰尘聚积或生锈或动作机构卡住，磨损，

胶木零件变形等。（5） 热继电器可调整部件损坏或未对准刻度。（6） 热继电器盖子未盖上或未盖好。（6） 热继电器盖子未盖上或未盖好。（8） 热继电器安装方式不符合规定或安装环境温度与保护电气设备的环境温度相差太大。

热继电器故障处理方法：

（1）按保护设备容量来更换热继电器。

（2）将螺钉拧紧，重新进行调整试验。

（3）对热继电器重新进行调整试验。

（4）清除灰尘污垢，重新进行校验，正常一年一次。

（5）修好损坏部件，并对准刻度，重新调整。

（6）盖好热继电器的盖子。

（7）把螺钉拧紧或换上合适的接线。

（8）将热继电器按规定方向安装并按两地温度相差的情况配置合适的热继电器。

◆遥控器：玉兔品牌工业无线遥控器广泛应用于各种工业设备的远距离无线遥控。对于工作环境比较恶劣的行业，能更好的保障工作人员的安全，提高工作效率，扩大操作人员的活动范围；无同频干扰；操作更精准；使用方便，可随身携带。

◆硬件组成说明：遥控由发射器和接收器组成。

接收器：带有天线，接收发射器给过来的启动和停止信号。

发射器：发射启动和停止信号信号给接收器，控制给料变频器的启动和停止。

“上”“STOP”控制给料变频器的启动和停止，按下“上”键给料电机工作，按下“STOP”键给料电机停止。

◆注意事项：（1）工作中断时应立即停止给料，尽量避免将负载物滞留在空中或误操作。给料机通电按钮按下后，不能将发射器置于毫无保护的环境中。工作未开始时不要开启及使用遥控器——不当使用会引发危险（2）接收器安装位置应离高压电线、强磁场、对讲机至少3m以上的距离，周围无强烈震荡，以避免接收器受到噪声信号干扰。（3）接收器必须安装天线，且外置天线不得与金属部件接触。（4）出现紧急情况时，应立即关掉受控机器总电源，并寻求技术支持

1.保养

防止大量灰尘堆积在表面，防止直接浸淋在水中，防止周围有高温设备和环境，保持产品表面清洁。

2.维护

（1）定期清除各处的污垢、锈斑，并在各隔爆面上涂上防锈油脂。隔爆面如有损伤，须严格按照GB1336-77《防爆电气设备制造检验规程》中有关隔爆面修补规定进行。

（2）日常进行周期性检查，箱体外壳有无损坏，电缆在进出线装置中是否牢固。

（3）定期检查各开关手柄、按钮是否灵活、可靠，动、静触头是否良好，接触器等电气元件是否正常。

（4）在触头损坏、污损或接触表面产生熔化的金属微粒时，可以用细锉刀清理，但不准用金刚砂布打磨。

（5）出现故障时，可根据显示排除故障，严禁控制箱故障工作。

（6）新机器运行5-7天后，应对箱体内各接线进行彻底的检查。

（7）对电气系统定期检修，10天一个周期。主要工作：打开控制柜门，检查有无线头松动和螺栓松动现象，如有应及时处理，对各种操作均要试运转，看有无操作异常现象。
