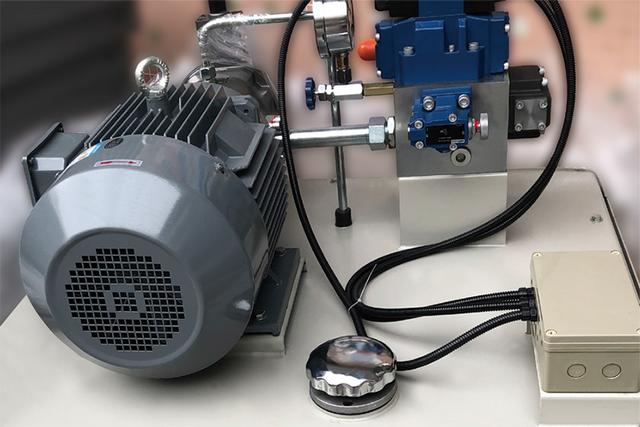

压滤机利用一种特殊的过滤介质，对对象施加一定的压力，使得液体渗析出来的一种机械设备，是一种常用的固液分离设备。压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀（调节压力）换向阀、压力表、油路、油箱。

电气控制系统

该系统是压滤机的大脑，控制着各部的动作，主要由PLC主机、继电器、接触器，接近开关、箱体、各类开关、各类按钮及指示灯等组成。其中主机PLC为控制中心，输入程序进行控制，接近开关、电接点压力表和各按钮为指令输入，经PLC处理而发出信号控制各执行元件的动作。

液压系统

该系统是压滤机活动零部件的动力源，主要由油箱、液压油、液压回路、管路、压力表等组成，液压回路控制油缸和马达的动作，大型压滤机由马达液回路和油缸液压回路组成，液压回路由泵提供动力，由各类阀来控制回路液压油的流向，压力、流量等。

主机

先由油缸，主梁、止推板和支架组成机架，压紧板、过滤板部分放到主梁上，传动系统贯穿于机架之中，管路部分分布于压紧板和止推板上，各部分有机地组成了一个整体。

油缸部分

由缸体、活塞杆、活塞盘、密封圈、端盖等主要部分组成，液压油进入油缸后端推动活塞杆伸出，带动压紧板，把过滤部分的滤板和滤布压紧在压紧板和止推板之间压滤机plc继电器；液压油进入油缸前端，带动活塞杆缩回，把压紧板拉回，从而进行拉板卸料。油缸的压紧力对滤板提供一定的密封力，油缸的油压由液压泵提供，压力由油缸上面的电接点压力表控制。

压紧板部分

该部分是一组合件，两侧的滚轮放在道轨上，支撑着压紧板，并能在道轨上来回移动，油缸活塞杆与之相连，油缸的推力靠压紧板传递，均匀压在滤板上，压紧时油缸保压停止，压紧板也停步，返回时靠接近开关感应停止。

过滤部分

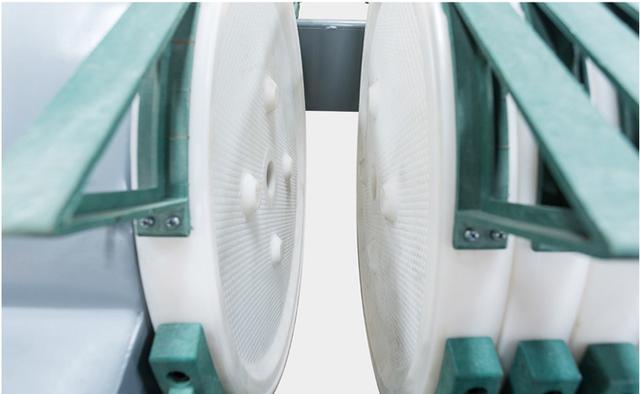

是过滤的核心元件，主要由滤板、装在滤板上的滤网、滤布、滤布压圈、把手和出水管等组成，按一定顺序排放在主梁上，压紧时形成一个个过滤室。过滤时，物料在入料泵的推动下，经止推板上的入料孔，（大型压滤机压紧板处有辅助进料孔）。进入各滤室，料浆借助于入料泵的压力在滤布两侧形成压力差，固体颗粒被滞留在滤室内形成滤饼，滤液经滤板通道和出水管排出。

止推板部分

该部分是与两侧主梁牢牢地连在一起的，靠他承受油缸的顶紧力。

主梁

主梁是主要承载机构，承受压紧板、过滤部分和滤饼的重力，同时承受由油缸推力产生的拉力。其外侧有传动系统的链轮、链条、拉板装置等。压滤机由两根主梁，一端与油缸体相连，另一端与止推板相连，形成一矩形框架，保证各部正常运行。

传动系统

主要由马达、主传动轴、前后链轮组、链条、拉板装置和轨道盒等组成，液压马达放于主传动轴端部，与放于主梁外侧的链条和拉板装置实现滤板的拉开，从而进行卸饼。拉完滤板之后，自动回到原位与接近开关感应，发出信号，转入下一动作。

管路部分

根据压滤机的不同而不一样，分为头端入料管路（有特殊要求时配备），尾端入料管路，还有尾部反吹、反洗管路，头端管路主要用于头端辅助进料和吹中心孔流体物料压滤机plc继电器；尾端入料管路主要进料管路和回料管路，控制压滤机的进料和回料，分别由不同的阀门控制。反洗反吹管路主要是靠阀门的关闭实现水、气两路的通道，一是滤液水排出通道，一是反洗水的通道和反吹风的通道。

支架

主要起支撑压滤机的作用，由油缸支座、止推板支座和中间支架，承受整机压力和侧向力。

以上就是金凯地压滤机生产厂家总结的关于压滤机各个部件作用与原理，更多问题请咨询金凯地压滤机生产厂家的技术工程师。
