圆锥破碎机如何安装_圆锥破碎机怎么拆开

来源：互联网 2022-03-03 04:50:54

第五节第4.5.1条本节适用于弹簧保险和弹簧保险液压调整圆锥破碎机的安装。液压保险圆锥破碎机可参照执行。第4.5.2条机座纵横中心线与安装基准线偏差不得大于±3mm。第4.5.3条机座中心标高偏差不应大于±3mm。第4.5.4条机座水平度为0.05mm/m。第4.5.5条机座内偏心套组装时圆锥破碎机如何安装，应符合下列要求：

一、偏心套、机座衬套和底托盘的接合面圆锥破碎机如何安装，应在组装前清洗干净。

二、底托盘上的调整垫片和止推垫，用专用工具按设备技术文件规定的顺序进行装配，装配时应涂上足够的润滑油。

三、偏心套及其底板用专用工具固定后，方可装入机座衬套内。

第4.5.6条锥形衬套与破碎圆锥主轴和偏心套与机座衬套之间的配合间隙（见图4.5.6），应符合表4.5.6的规定。尼龙套的配合间隙，应符合设备技术文件的规定。

圆锥破碎机如何安装

第4.5.7条碗形轴承与底座连接,应按组对标记进行安装,并在圆周切线方向用键楔紧,冷却套应做0.4MPa的水压试验。第4.5.8条圆锥齿轮的装配应符合下列要求：

一、齿轮的啮合间隙应符合设备技术文件的规定。

二、齿轮啮合的接触斑点，沿齿高和齿长均不应小于40%，并应趋于齿侧面的中部。

三、两啮合齿轮的外端面宜平齐。

第4.5.9条碗形轴承和破碎圆锥主轴的油路、油孔装配前应吹洗干净。第4.5.10条搬运碗形轴承时，吊索不应压在挡油环上。第4.5.11条安装破碎圆锥时，不得损伤锥体。第4.5.12条破碎圆锥与碗形轴承的配合，应符合下列要求：

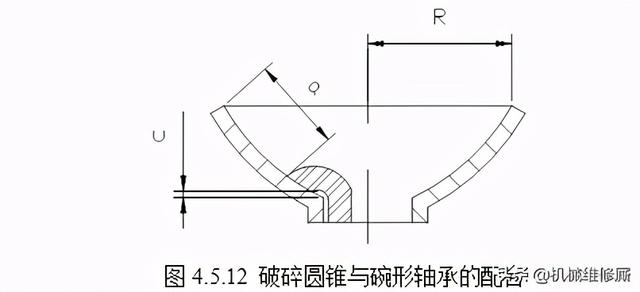

一、破碎圆锥的球面应与碗形轴瓦的外圆接触（见图4.5.12），其接触宽度a应为0.3~0.5R，并沿内圆周应保持0.5~1mm的楔形间隙c。

圆锥破碎机如何安装

图4.5.12 破碎圆锥与碗形轴承的配合

二、接触面上的接触点数，不应少于2点/50*50mm2。

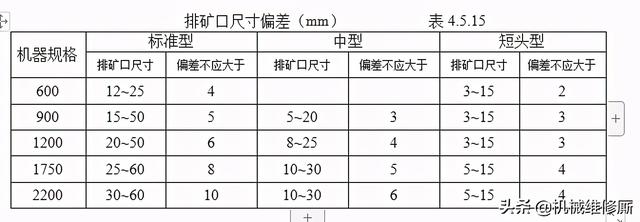

第4.5.13条碗形轴承的防尘圈与破碎圆锥的防尘环之间的间隙，不应大于3mm，但不得接触。第4.5.14条防尘密封装置中的水管，应敷设在不受物料打击和磨损的位置。第4.5.15条在装配调整环的同时，应将排矿口进行调整，当排矿口调整到最小尺寸时，破碎壁与轧臼壁在整个圆周上的排矿口尺寸应相等，其偏差应符合表4.5.15的规定。

圆锥破碎机如何安装

第4.5.16条防尘罩与进料斗，支承套与调整环之间，应垫上密封件，密封应严密。第4.5.17条液压推动缸、锁紧缸柱塞与导向套间的径向间隙，应符合设备技术文件的规定。

第4.5.18条液压管路应做压力试压，试验压力不应低于额定压力的1.5倍。
