图文并茂，带您进一步了解矿山机械破碎设备

来源：互联网 2022-03-11 12:42:38

矿山机械按照分工分为多个种类，比如采矿设备、掘进设备、破碎磨粉设备、选矿设备、矿山工程机械等等，不同的机械有不同的工作原理，今天就为大家介绍破碎粉磨设备中的破碎设备

1.颚式破碎机

颚式破碎机外观

颚式破碎机构造

颚式破碎机工作原理主要工作方式：驱动挤压，电动机带动皮带轮，迫使动颚产生上下摆动，当动颚上升时，肘板与动颚间的夹角变大，推动动颚板向固定颚版运动，对处于其间的矿石产生高强度的挤压作用，达到破碎的目的，同理，当两者相互远离时，已破碎的矿石可快速从破碎腔下口排出，如此循环，实现批量生产。

2.反击式破碎机

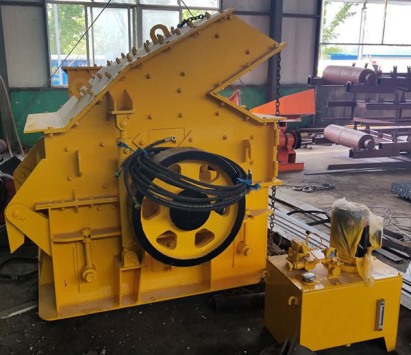

反击式破碎机外观

反击破碎机板锤_环锤式破碎机介绍_破碎机板锤

反击式破碎机运行过程中，利用输送机、给料机将原料输送至破碎腔内，电动机带动转子的高产旋转，由于转子的高速旋转，当物料进入板锤作业区时，受到锤头的冲击、碰撞、剪切等作用而破碎，已破碎的石料被抛到反击装置上得到再次破碎，之后被弹回板锤作用区重新破碎，石料经过多次反复破碎直至合格被排出，无过粉碎和堵塞现象。

同样是二破设备，相比圆锥破碎机环锤式破碎机介绍，反击式破碎机加工粒型好，粒度更能符合优质砂石骨料需求或下道环节加工需求，针对中等硬度及以下石料，反击破有着更好的加工效果，后期磨损小，寿命长，如加工高等硬度物料，则会产生较大的磨损

3.锤式破碎机

锤式破碎机外观

锤式破碎机构造

破碎机板锤_环锤式破碎机介绍_反击破碎机板锤

锤式破碎机工作原理:

式破碎机主要是用来破碎硬度比较小的原料，环锤式破碎机主要是用来破碎各种中硬度的原料。

锤式破碎机简称锤破机，其破碎比大、操作方便、适应物料种类多、粉碎力强，在破碎设备领域占有很大比重。

锤破机主要是靠冲击作用来破碎物料的。破碎过程大致是这样的，物料进入破碎机中，遭受到高速回转的锤头的冲击而破碎，破碎了的物料，从锤头处获得动能，从高速冲向架体内挡板，筛条，与此同时物料相互撞击，遭到多次破碎，小于筛条之间隙的物料，从间隙中排出，个别较大的物料，在筛条上再次经锤头的冲击，研磨环锤式破碎机介绍，挤压而破碎，物料被锤头从间隙中挤出。从而获得所需粒度的产品。锤式破碎机分可逆式和不可逆式两种，可逆式的转子可逆，一般用于细碎；不可逆式的转子不可逆，一般用于中碎

4.环锤式破碎机

环锤式破碎机外观

反击破碎机板锤_破碎机板锤_环锤式破碎机介绍

环锤式破碎机构造图及工作原理

5.圆锥式破碎机

圆锥式破碎机外观

圆锥破碎机是砂石领域常用的二破设备，擅长破碎高硬度矿石，耐磨性能好，后期运营成本低。作为一种比较经典的碎石机

圆锥式破碎机工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使圆锥破碎壁时而靠近，时而离开固装在调整套上的扎臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。

6.旋回式破碎机

破碎机板锤_环锤式破碎机介绍_反击破碎机板锤

外观

旋回式破碎机是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械，是圆锥破碎机的一种，主要用于矿石的粗碎。

旋回破碎机与鄂式破碎机相比有以下的缺点：

1.旋回破碎机的构造复杂，制造较困难，价格较高，比给矿口相同的鄂式破碎机昂贵得多。

2.机器的质量大，机身高，比给矿口相同的鄂式破碎机重1.7~2倍，高2~2.5倍，因此需较高的厂房，故厂房的建筑费用也高。

3.安装和维护较复杂，检修也较麻烦。

破碎机板锤_环锤式破碎机介绍_反击破碎机板锤

4.对处理含泥较多及黏性较大的矿石，排矿口容易阻

主要优点

破碎腔深度大，工作连续，生产能力高，单位电耗低。它与给矿口宽度相同的颚式破碎机相比，生产能力比后者要高一倍以上，而每吨矿石的电耗则比颚式破碎机低50%-80%。工作平稳，震动较轻，机设备的基础质量较小。旋回破碎机的基础质量；通常为机器设备质量的2-3倍，而颚式破碎机的基础质量则为机器本身质量的5-10倍。可以挤满给矿，大型旋回破碎机可以直接给入原矿石，无需增设矿仓和给矿机。旋回破碎机易于启动，不需要飞轮等辅助工具，现在先进的大型旋回破碎机已经可以实现满仓带载启动。旋回破碎机生成的片状产品较颚式破碎机要少。初期成本高，但从长远周期上来看，整体效益较颚式破碎机更高。7.对辊式破碎机

对辊式破碎机外观

对辊破碎机（对辊破）可供选矿、化工水泥、耐火材料、磨料、建筑材料等工业部门中，细碎高。中硬度以下的矿石，岩石及耐火材料之用。对辊破碎机(对辊破)尤其在耐火材料和采矿行业中比一般破碎机械更优异的效果。近几年来，还广泛被应用于破碎钢砂等行业

对辊式破碎机又称为辊式破碎机、对辊破碎机跟对辊破。对辊破是利用两组单独传动的辊轴,相对旋转产生的挤轧力和磨剪力来破碎物料。当物料进入机器的破碎腔以后，物料受到转动辊轴的啮力作用，使物料被逼通过两辊之间，同时受到辊轴的挤轧和剪磨，物料即开始碎裂,碎裂后的小颗粒沿着辊子旋转的切线,通过两辊轴的间隙，向机器下方抛出,超过间隙的大颗粒物料，继续被破碎成小颗粒排出。

结尾

随着科技和时代的进步与发展，破碎机也衍生出来多种多样的种类，今天就不为大家一一介绍了，感谢大家的耐心观看，下一期为大家介绍矿山机械中的粉磨设备
