颚式破碎机机构设计结构简图的简单介绍

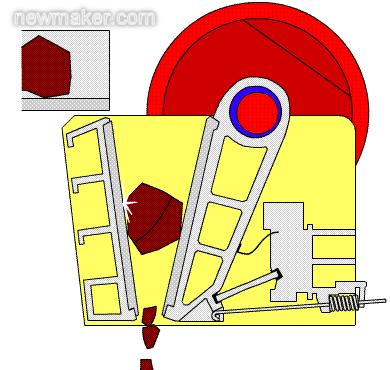

一、鄂式破碎机工作原理
鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外.随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料颚式破碎机机构设计结构简图，实现批量生产。

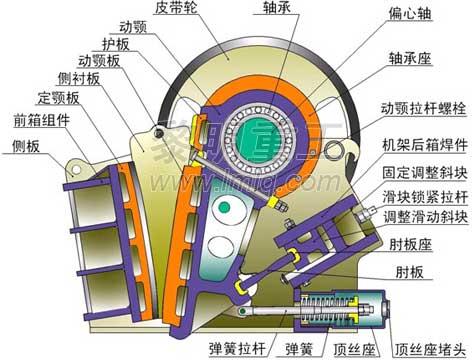

二、鄂式破碎机的结构概况
颚式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。
1、固定体：颚式破碎机固定体的主要部件是机架颚式破碎机机构设计结构简图，机架的制造工艺有两种：中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋，并通过严格的质量控制和特定的工艺要求，达到与铸造机架相同的使用效果。为了防止机架侧壁的严重磨损，在破碎腔左右侧上装有护板，可随意更换。
2、 转动体：由动颚、偏心轴、轴承、皮带轮等几部分组成，是颚式破碎机传动和承受力的主要部分。 、
a、 动颚由动颚支架和活动颚板等部件组成，颚破的动颚支架采用35#铸钢，并经过调质处理。
b、 颚破机的偏心轴由45#钢车制，并经过调质处理。
c、 轴承采用双列向心球面滚子轴承，具有微调、承受力大、耐用的特点。
d、 颚板分活动和固定两种，为提高破碎效果，表面采用优化齿型，材质采用ZGMn13具有硬度高、耐磨，使用效果良好的特点。
3、调整装置：该装置是用来调整排料口的大小尺寸，控制颚式破碎机出料粒度。我厂颚式破碎机调整机构有两种形式：提长楔块式和顶杆垫片式，调整方便灵活，能实现无级调整。
