　　矿用破碎机主要对各类石料、矿物进行破碎作业。破碎机轴承是使用在振动重载场合。FAG公司的23176K.MB轴承hg20液压破碎机，属于调心滚子轴承hg20液压破碎机，内孔带有1:12的锥度hg20液压破碎机，采用黄铜实体保持架内圈引导结构。

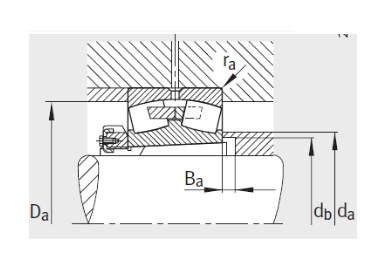

调心滚子轴承带中档圈 1:12锥孔黄铜实体保持架内圈引导

23176-K-MB可以装在双铰颚式破碎机上hg20液压破碎机，破碎机有一张开的大口，主要用于石料的初级破碎。

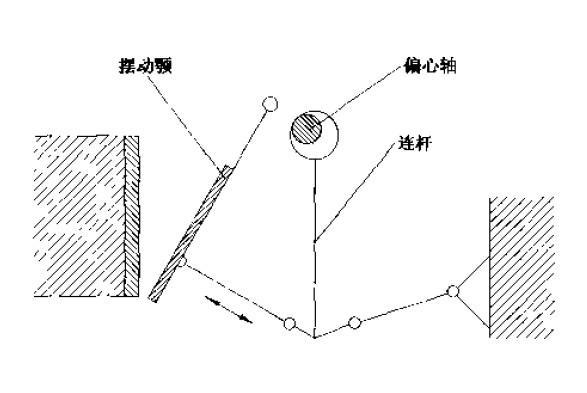

工作原理图

　　连杆装在水平轴的偏心部分上，通过双曲柄杠杆机构驱动摆动颚。支撑连杆的内装轴承承受重的破碎载荷。轴承在设备中除传递破碎载荷外，还要传递飞轮的重量以及由驱动所产生的圆周载荷。由于载荷大和工作条件恶劣而选择调心滚子。

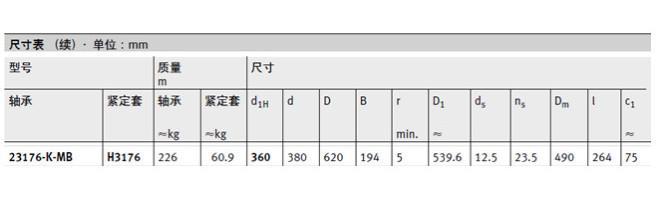

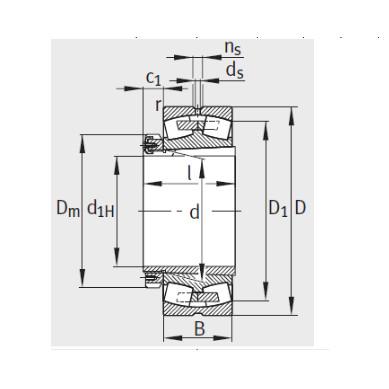

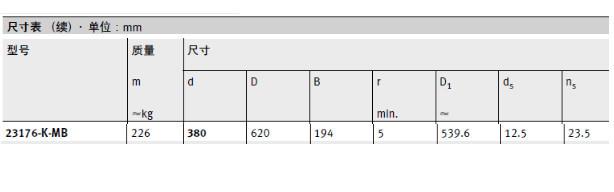

　　内孔带锥度的轴承可以直接安装在锥轴上，也可以使用紧定套安装在直轴上。23176-K-MB在破碎机上安装时要和H3176紧定套一起安装在直轴上。下图和表格为轴承配用紧定套的结构和尺寸。

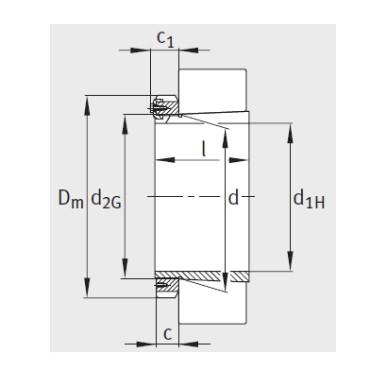

锥度1hg20液压破碎机：12带锁紧螺母和止动件的紧定套

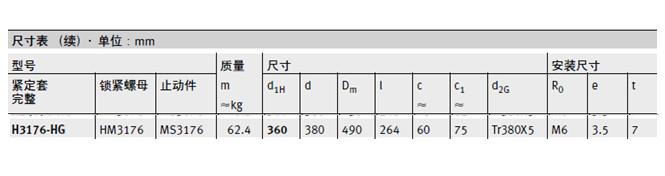

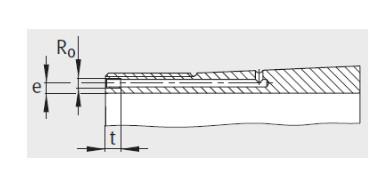

液压紧定套安装尺寸

　　轴承在安装前先要将紧定套H3176HG安装在轴上。轴上的轴承配合部位按h7加工，圆柱度公差为JT5/2，轴承座和连杆孔按H7加工。

　　紧定套是有开缝的，可以非常方便的套装在轴上。轴承内孔是要在紧定套上推进的，在安装的过程中要使用相应的工具如液压油泵等来帮助轴承省时省力的在紧定套上推进。在安装的过程中，要随时检测轴承的径向游隙的变化量，轴承内锥孔在紧定套锥面推进量的多少决定着径向游隙的剩余量，也决定着轴承的安全使用时间的长短。

　　一般在破碎机上用轴承建议选用3组或4组游隙，轴承的原始游隙数值见下表。

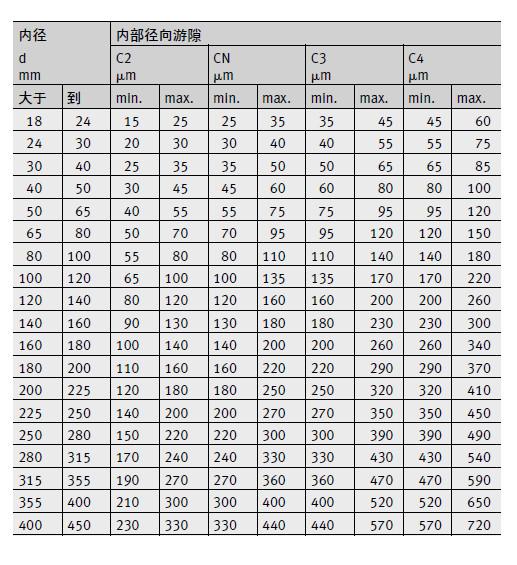

圆锥孔调心滚子轴承游隙组别

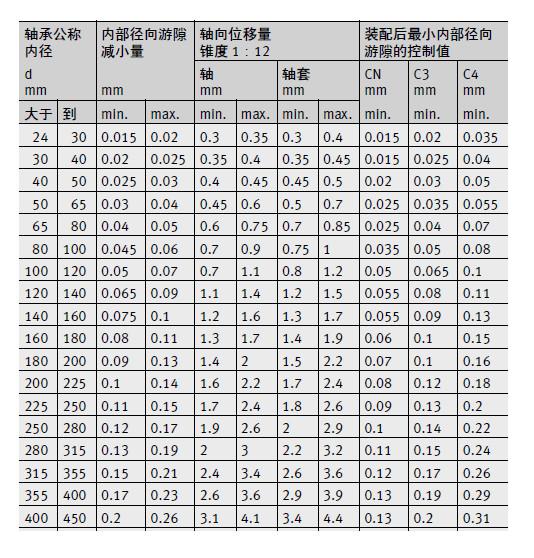

1:12圆锥孔轴承内部径向游隙的减小量和轴向位移量

　　轴承在紧定套上装到位后，应检查轴承的径向游隙，在满足使用要求后，清洁轴承给轴承添加清洁符合轴承使用性能要求的润滑脂，如含有EP添加剂的锂基润滑脂，并安装相应的锁紧螺母锁片等，固紧轴承。

　　轴承安装完成后，进行一次试运行，检查轴承的声音和温度。起动设备后轴承的温度会升高，这都是正常现象。滚子在运转过程中搅拌润滑脂会使轴承的温度升高，只有等到润滑脂在轴承内部均匀分布后才会下降，此后达到平衡的温度。温度的异常升高，可能是润滑脂过多或轴承游隙过小等，也有可能是相关零件制造或安装不当或密封件摩擦过大等原因导致。设备试运转结束后，应检查密封件、润滑设备及油槽的油位等。在满足相关要求后，并逐渐加载到正常负荷运转。使用过程中应定期检查维护保养轴承及相关零件，以使轴承可靠长寿命运转。

　　佰联轴承网专注轴承行业信息化服务近20年，陪着很多优秀的轴承企业一起成长，也见证了中国的轴承生产技术由低到高的发展过程。我们将坚持本心，踏踏实实的做事，不折腾、不放弃，为中国轴承行业的良性发展尽些绵薄之力。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　佰联轴承网轴承工程师

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2019.01.17
