江苏省宜兴市张渚镇破碎机的简单介绍

宜兴的陶土品种繁多江苏省宜兴市张渚镇破碎机，广布于宜兴南部丘陵山区。丁山、张渚、渚东为主要产地。当地一般把陶土分为白泥、甲泥和嫩泥三大类。

白泥是一种灰白色为主颜色单存的粉砂质铝土质粘土江苏省宜兴市张渚镇破碎机；甲泥是一种以紫色为主的杂色粉砂质粘土（通称页岩）江苏省宜兴市张渚镇破碎机，未经风化江苏省宜兴市张渚镇破碎机，又叫石骨江苏省宜兴市张渚镇破碎机，材质硬、脆、精；嫩泥则是一种以土黄色、灰白色为主的杂色粘土，材质软、嫩、细。

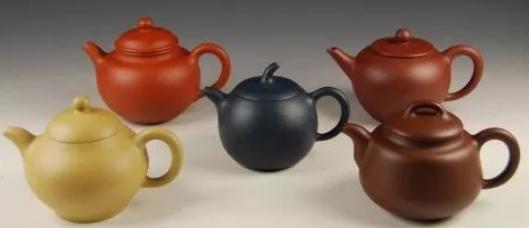

宜兴陶都所产的各种天然陶土，不论是甲泥或嫩泥，都含有多量的氧化铁。含量多的约在百分之八以上，含量少的也在百分之二左右。又因各种甲泥和嫩泥含铁量多寡不同，泥料经过适当比率调配，再用不同性质的火焰烧可以呈现颜色深浅不一的黑、褐、赤、紫、黄、绿等多种颜色。这就是紫砂壶呈现各种瑰丽色泽的原因。宜兴紫砂陶所用的原料，包括红泥、绿泥及紫泥三种，统称紫砂泥。

紫泥是甲泥矿层的一个夹层，矿体呈薄层状、透镜状，矿层厚度一般在几十公分到一公尺左右，稳定性差，原料外观颜色呈紫色、紫红色，并带有浅绿色斑点，烧后外观颜色则呈紫色、紫棕色、紫黑色。紫泥主要成份为水云母，并含有不等量的高岭土、石英、云母屑及铁质等。综合分析，紫砂泥属于粒土--石英云母系，颇类制瓷原料的特点，因此单种原料即具有理想的可塑性，泥坯强度高，干燥收缩率小，为多种造型提供了良好的工艺条件。

红泥（或称朱泥）则是位于嫩泥和矿层底部的泥料，矿形琐碎，需经手工挑选。周高起云：“石黄泥，出赵庄山，即未触风日之石骨也，陶乃变朱砂色。”因其含铁量多寡不等，烧成之后变朱砂色、朱砂紫或海棠红等色。因为产量少，早期除销往南洋的水平小壶用朱泥制作胎身外，一般只用作化妆土装饰在紫砂泥坯上。至于朱泥的胎土，不过是制壶陶手，为了求得更精细的泥料，将红泥以洗泥沉淀，得到约140~180目细孔的泥料，制成细如滑脂的朱泥壶。朱泥的土质成份，最大的特色是含有极高的氧化铁，约在14％到18％之间，这是朱泥所以烧成后壶身成为红色的主要原因。由于朱泥的泥性甚娇，成型工艺难度亦高，而朱泥由生坯至烧成，因收缩率高达30％至40％，故一般成品良率约仅七成。

绿泥是紫砂泥中的夹脂，故有“泥中泥”之称（团山泥则是紫泥和绿泥混杂共生一起的泥料）。绿泥产量不多，泥质较嫩，耐火力也比紫泥为低，一般多用作胎身外面的粉料或涂料，使紫砂陶器皿的颜色更为多彩。

紫泥俗称生泥，从矿层开挖出，泥似块状岩石，经堆放在露天稍事风化，待其松散，然后用锤式破碎机初碎，轮碾机粉碎，泥料过60目筛（泥料如太粗则制作费劲，如太细制作时则易黏手，且烧成后收缩比大），湿水后通过真空练泥机捏练，便成为供制坯用的熟泥料。红泥、绿泥的制备与紫泥相同。

谈到紫砂泥料的练制，在五十年代以前，还是沿用明清的老方法，把晒干捣碎的泥团围成一圈，用河水冲洗，人站在里面不停地走动、踩踏，直到泥料软硬适中。今人实难想像前人在练制泥料是如此的辛苦、落后。到六十年代后期开始采用机械化、有雷蒙粉碎机、搅拌机、真空练泥机。

为了丰富紫砂陶的外观色泽，满足工艺变化和创作设计的需要，艺人们透过把几种泥料混合配比，或在泥料中加入金属氧化物着色剂，使之产生非同寻常的应用效果。大凡名家对泥料的配制皆各有心法，不相私授，进而形成紫砂泥有些特定泥料成为某些名家的代名词，也突显了名家的艺术风格。如作品烧成后呈现天青、栗色、石榴皮、梨皮、朱砂紫、海棠红、青灰、墨绿、黛黑、冷金黄、金葵黄……等多种颜色，吸引了紫砂藏家的目光。紫砂泥若再掺入粗砂、钢砂，产品烧成后珠粒隐现，产生特殊的质感。

紫砂器表面的色泽取于自然泥色，程序是这样的：先将各色原料分开碾细，然后用清水漂，浮在水面上的一层蜡膏，即为有用的色浆原料，烧成后永不消褪。近年来还试制成功了醮浆红泥，仿金属光泽液等化妆土，丰富了紫砂产品的色彩。

紫砂陶器所用主要原料紫泥，行家形容紫泥是泥中有“骨”。这个“骨”就是紫泥中的石英颗粒，也就是紫砂泥中的“砂”。它与粘土、云母、赤铁矿共生一体。紫泥不能用水直接膨润，粉碎至一定细度，不必与其它原料配合，单一原料即可成型烧成品种繁多的紫砂陶器。虽说皖之寿县、鲁之博山、粤之潮邑，均有出产类似的泥料，而一究其成份，则判若霄坏。若论色泽的瑰丽朴雅，质地的优良，当推宜陶为独步。但最使人引起艺术情趣的，要数那造型洗练别致，线条刚劲流畅，比例确切恰当，色泽纯朴古雅，经艺人精湛的手工制作，集金石、书画、镌刻于一体，使紫砂壶成为具有高度艺术价值的实用器皿。

综上所述，紫砂泥的材质特点，归结起来，有如下几个方面：

１、可塑性好。以紫泥为例，它的液限为33.4%，塑限15.9%，指数为 17.5%，属高可塑性，可任意加工成大小各异的不同造型。制作时粘合力强，但又不粘工具不粘手。如嘴、把均可单独制成，再粘到壶体上后可以加泥雕琢加工施艺；方型器皿的泥片接成型可用脂泥（多加水分即可）粘接，再进行加工。这样大的工艺容量，就为陶艺家充分表达自己的创作意图，施展工艺技巧，提供了物质保证。

２、干燥收缩率小。紫砂陶从泥坯成型到烧成收缩约8%左右，烧成温度范围较宽，变形率小，生坯强度大，因此茶壶的口盖能做到严丝合缝，造型轮廓线条规矩严而不致扭曲。把手可以比瓷壶的粗，不怕壶口面失圆，这样与嘴比例合度，另外可以做敞口的器皿及口面与壶身同样大的大口面茶壶。

３、紫砂泥本身不需要加配其它原料就能单独成陶。成品陶中有双重气孔结构，一为闭口气孔，是团聚体内部的气孔；一为开口气孔，是包裹在团聚体周围的气孔群。这就使紫砂陶具有良好的透气性。气孔微细密度高具有较强的吸附力，而施釉的陶瓷茶壶这种功能就比较欠缺。同时茶壶本身是精密合理的造型，壶口壶盖配合严密，位移公差小于 0.5mm，减少了混有黄曲霉菌等霉菌的空气流入壶内的渠道。因而，就能较长时间地保持茶叶的色香味，相对地推迟了茶叶变质发馊的时间。其冷热急变性能也好，即便开水冲泡后再急入冷水中也不炸不裂。

４、紫砂泥土成型后不需要施釉，它平整光滑富有光泽的外形，用的时间越久，把摩的时间越长，它就会发黯然之光。这也是其它质地的陶土无法比拟的。

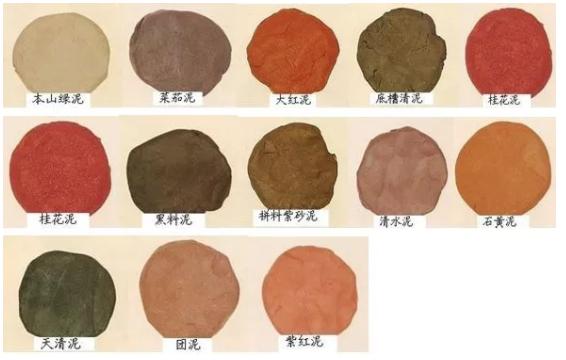

泥料种类（另附）

藏青灰泥，為明末清初廣為流傳之泥料；近年來開採量少，故成品甚稀；呈深紫灰色調，因滿佈顆粒，觸感特殊，玩家喜呼“鯊魚皮”，是甚為難覓之特優級泥礦。窯溫：約1200度C。收縮比：約13%。礦產地：江蘇宜興丁山黃龍山。泥性疏鬆不結，含鐵量高，張力特大，不易變型、塌陷，惟黏性不足。難度：易現氧化鐵熔點，石灰、跳砂，雜質較多挑泥須嚴格謹慎，燒窯溫度特高。特點：雙氣孔結構明顯，空氣對流順暢，簡樸古雅，老味十足，別具明代紫砂原料氣韻。砂感重而不刮毛，色澤如紫似灰，沉重紮實不妥協，似硬漢風格，十分易於辨識。沖茗特性：冷酷的外表，蘊藏著火熱的心，沖茗熱情豪放，醇厚而韻強，香甘溫甜，明快果決，壺中英雄也.

蜜古栗，本稀貴名泥，產自江蘇宜興趙庄山脈，收縮變型甚大，黏度低、張力小，泥性掌握不易，與大紅袍同列為史上最難成型的泥料，燒成率往往不及十分之一；故成品稀罕而貴重，蜜古栗呈黯肝紅色，甜膩光滑無以倫比，質堅而沉，溫潤透明；泥中結晶特高，與蜜松碧不相上下；俊逸持重、鮮妍精雅、氣勢渾成，為行家的最愛。茶性溫醇渾厚，味甘持久，香氣靈敏，養成晶瑩剔透，可稱神品。窯溫：約1060度C。收縮比：約30%以上。

蜜瑰紅，原礦產於中國江蘇宜興趙庄山嫩泥礦、紅衛香山石柱頭，為紅石黃之岩心精華；是原礦取得，和提練及成型工藝的最嚴苛挑戰；蜜瑰紅為朱泥系中最頂尖珍貴之極品，與大紅袍齊名；雍容華貴，氣質高雅，為泥中之后。“蜜”者，甜美柔膩之意，蜜瑰紅經熱水沖淋立現紅玫瑰花瓣之嬌艷色調與氣質，今以其色澤和風華名之，以為傳承。本極品朱泥窯溫：約1040度c。收縮比：約35%。成品率往往不及一成，收縮比特大，為陶者成型，和燒成恆心和毅力的最大考驗。沖茗逼熱甚高，快意而直接；茶湯明亮渾厚，行家易沖泡出它泥無法展現之茶湯特色與水平。適清香高山，及輕焙火重香氣之茗茶；要訣為：開水大沸後停火，待沸水靜止，始行沖泡，置茶量較一般習慣少置些許，即可輕易沖出色、香、味，俱全之佳茗也。

蜜松碧，深藍泛綠，純正光潔，溫潤亮麗，為極品級精純原礦；特選挑其中精華，已突破傳統之練泥方式，水色溫潤之佳，無以倫比。窯溫：約1100度C。收縮比：約30%以上。礦產地：江蘇宜興趙庄山‧黃石黃。泥性：收縮比特大，易現節皺、變型；黃色原礦顆粒細緻，疏鬆不結難成型，易現鐵質。難度：製作時遇稍燥即收縮，泥性極難掌握，收縮比近三成，燒成率不及三成，與大紅袍同為超高難度之挑戰。特點：色潤明亮，驚豔絕麗，水色似甜如蜜，如膠似漆，大地神奇奧妙之獻禮，持之愛不釋手。沖茗特性：熱水沖淋則藍光遽現，綠色淡然，變色率高頗富樂趣，香氣蕩漾，茶湯甘甜，餘韻悠長。 珠翡栗紫泥 珠翡栗紫泥珠翡者，摻不同泥礦顆粒之謂；本泥料其色似栗，沖泡日久愈呈赤栗色，變化頗大，色調與砂器甚符，深受行家與明季以來陶手鍾愛。窯溫：約1100度C。收縮比：約16%。礦產地：江蘇宜興丁山趙莊、台西、黃龍山‧底糟青。泥性：黏膩密實，可塑性佳，變形稍大，易現氧化鐵熔點，挑選較費時，大小件作品皆可製作。難度：特優級栗紫泥數量珍罕，需求者眾，掘取稀少，收集費時，成品率尚可。特點：色調愈近栗色愈佳，仔細端看可現雲母、石英閃點，泡久呈朱栗色，古樸典雅，耐看雋永，似名門長者，凜然不可侵犯，頗受行家尊崇。沖茗特性：逼熱屬性溫和醇厚，時間掌握較易，鮮香柔潤，無砂土味，適恬然優雅品茗，如壺中長者，華貴雍容，風範內蘊。

墨绿泥，近天青泥色調，玩家易感迷惑，常誤云"綠泥"，綠泥者，淡草綠色也；本山綠泥者緞泥之原礦矣，泥色青藍略泛綠光而(無灰色調)，始稱"墨綠泥"。窯溫:約1120度。收縮比:約14%。礦產地:江蘇宜興丁山、黃龍山。泥性:黏性佳，張力尚可，細膩密實；製壺光、花均宜；為優質泥礦，產量不豐。難度:較易變形，對窯溫要求高，窯溫足則色澤溫潤，不足則色嫩枯燥。原料收集不易，練製困難與繁複。特點:泥色特異，青藍色中略泛綠光，清秀獨特；稍一泡養，色調更形穩實，溫潤透明，變化甚巨，玩賞深具成就感。沖茗特性:茶性溫順滑膩，味香凝聚，沖泡時間易掌控，能以輕鬆心情泡杯好茶，實為品茗之最佳幫手。

文革紫泥，為文化大革命時期﹝1966年~1976年﹞，最常見通用之泥料，為江蘇宜興黃龍山，出產之紫泥原礦提練而成；古農陶藝研究所，特收集文革時期所遺老泥，經重新整理回練，挑練出鐵質﹝玩家慣稱火疵、小熔點﹞後始成，重新推出，深獲早期壺愛好者雀躍、讚賞。文革紫泥典雅樸拙，雋永耐看；初視顯疏鬆枯燥，砂土氣重，似淳實農民，日久使用漸露鋒芒，養成變化甚大，溫潤莊重，充滿明季廟堂之氣，為養壺之最佳教材。新壺初用，茶湯略現砂氣，溫順略遜，每經使用益增完美，沖茗半月，則如飲醍醐，讚不絕口！窯溫：約1200度c。收縮比：約12%。

焐灰，是古人以人為製造“窯變”，之特殊效果的窯燒方式，成品一般呈深寶藍色；“二度燒”、“烏黑”均稱此方式，所窯燒形成之泥料。窯燒方式如下：一‧先將作品入窯，燒至略低於該泥料之滿足窯溫點。二‧窯缽底舖滿調配好之植物木屑，﹝色澤之異同依此而定﹞再放入已燒過之作品，壺內及壺身舖木屑至缽滿，入窯燒正常之窯溫至滿足點始成。沖茗特性：養泡變化大，愈久愈呈深寶藍色，易包漿；親茶性視原泥特性而定，一般而言，因二度入窯逼熱性會較佳，時間快而烈，果決明快、正直不阿；建議：新壺因窯燒充足燥氣較重，故請於清水浸泡數天後，取出使用更加溫潤、易養成。

黑疾星，呈黯肝色，略泛朱光；成品週身均現黑色小融點，為朱泥原礦黃石黃之外殼碾碎成砂，摻於特選宜興趙庄山朱泥系之棕色調原礦中，經加漿搥練而成，燒成後比重略輕於紫砂；因窯燒溫度屆最高臨界點時，所有鐵質快速沸融於胚胎表面，經燒成陶後，黑色鐵質小融點則略顯凸起，呈現特殊風貌，故名之“黑疾星”。本名泥親茶性恬和，色沉穩重卻持之略輕，使用時方便順手；一經使用，溫潤光華、晶瑩剔透，泥中極品天然特殊，一般添加化工氧化物之泥料效果，怎堪比擬。窯溫度約1150度c。收縮比：約18%。 大紅袍 大紅袍紅豔奪目，氣質高雅，令觀者滿受瑞氣臨身，鴻運當頭之意；為瀕臨絕滅之極品朱泥。窯溫：約1080度c。收縮比：約30% 。礦產地：江蘇宜興丁山趙莊山、黃石黃岩心。泥性：低張力，收縮比幾達紫泥系的三倍，製作時泥性掌握不易，古代用於增添紅泥豔潤調色之用，為傳說中最具神秘色彩之極品朱泥之一。難度：易起節皺、開裂、塌陷、變型、窯溫輕者偏黃易還原，重者變形起泡，成品率不及二成。特點：質感綿密、緊實細緻，持之紮實沉重、紅潤豔麗，泥中極品，無以倫比；泥胚含少許原礦顆粒，沖淋熱水後色變極大，呈紅中帶紫，養壺易現“包漿”之美。沖茗特性：使用須先溫壺，親茶性高；泡茗渾厚醇和，柔順富口感，頗具泥中王者之風。

朱翡，乃產於中國宜興趙庄山，黃石黃朱泥原礦之精華也！色澤紅潤，週身佈滿微細顆粒，收藏者慣呼細梨皮朱泥。翡，乃紅玉也；取其色似翡，質若玉，高雅精緻，圓滿富貴之意。朱翡為朱泥中極品級名泥，故名之；此泥養成後，梨皮效果愈加明顯，溫文儒雅、敦樸古意、雋永耐看，頗得愛壺者鍾情。沖泡茗茶明亮果決，香氣高揚，逼熱較快，易生甘甜味，最為茶道中人喜愛。窯溫：約1080度C。收縮比：約25%。

有壺友使用“朱翡”後的使用觀感整理不份資料提供為本泥的參考：

1.朱翡泡中火茶過癮之處﹐在於能把其火香和火氣引出﹐並加以調和，使茶湯有股剛中帶柔﹐柔中帶勁的感覺﹐彷如耍太極一樣。

2.用朱翡泡真壺的中火高峰岩茶，其感覺有如太極高手手中多了一把劍﹐茶湯入口後"劍氣”(岩氣)橫溢﹐連綿不絕；所以我把朱翡泥冠上“剛柔並濟﹐太極高手”的美名！

3.朱翡泥如太極剛柔並濟的功效，的確能把其火香和火氣引出，卻無那火氣的乾燥口感，茶水也被修飾的柔順可口(其回甘更為強烈)，使中火的茶(在真壺買來的老式凍頂)達到最佳的境界；朱翡泡生茶時也有同等功效ㄜ!生茶的刺刺澀澀的感覺變不見了，香氣與甜味倍增，就若張三豐的太極拳般有“四兩撥千斤”的巧妙！

4.朱翡能將炭焙或重火焙出之燥火味，轉化成絲絲細嫩的焦糖味兒，聞之、品之...皆存，使甘甜味皆凝聚在一塊兒，確實別具中火茶的風味。

5.朱翡的特點在其“引”跟“和”。“引”不同“逼”﹐逼者用“勁”﹐引者用“意”。朱翡能輕描淡寫的把“火”引出﹐舉重若輕。但引出後又不會單單的讓其留在茶湯中便算﹐以至“剛”與“柔”相爭。而是加以調和﹐轉化。令人再分不出是“剛”還是“柔”了。這好比初窺太極拳時只懂其“柔”﹐略有所得時便或“剛”或“柔”。唯有達高手的境界時才能剛中帶柔﹐柔中帶剛。

三代嫣紅老朱泥，此泥意指珍稀名貴，需三代祖孫長期儲存累積，始得以製成茶壺；亦意寓得此名泥之壺，足以典藏三代，列家傳之寶；故名三代嫣紅老朱泥，以示推崇尊貴之意；為已全絕滅之極品朱泥。窯溫：約1075度C。收縮比：約30%。礦產地：江蘇宜興丁山趙庄蘭山嘴‧黃石黃‧蘭山小紅泥。泥性：超高收縮比，製作模線去除不易，故須以全手工打造，泥性易乾易濕，掌握十分不易，製壺需快而精準。難度：易變型、起皺、開裂、塌陷，成品率甚低；為作者泥性與耐心的最大挑戰。特點：質感拙樸老練而親和，令行家愛不釋手。窯溫稍低，紅豔逼人，惟顆粒感少；窯溫稍高，溫潤嫣紅美不勝收，熱淋變色率高；稍事沖養，質感之佳，勝於歷代朱泥，沖茗特性：使用需先溫壺，親茶性似其泥韻，敦厚樸實而不失溫潤明亮；恰如文人雅士恬適之風。

拼紫泥，為較常見之典型紫砂泥；良者寡，而劣者多，呈紫棕色，玩家慣呼“黑紫泥”，為最廣泛市場接受的泥料之一；因以拼堆調配而成，故名之“拼紫泥”。窯溫：約1180度C。收縮比：約11%。礦產地：江蘇宜興丁山黃龍山‧紫泥系。泥性：穩定性佳，易掌控；緊密結實，可塑大型塑像，成型較易，作家最喜愛使用之泥料。難度：易生氧化鐵融點、跳砂、及花泥。特點：泥色成熟穩重、端莊肅穆，作品大小皆宜，呈棕紫色調，能安定心靈，親和力甚佳。沖茗特性：透氣性佳，熱淋變色率高，親茶性頗符中庸之道，易掌控沖泡時間，養成後更顯高貴迷人，雅俗共賞之泡茶利器也！

雙龍墨砂，中國江蘇宜興丁蜀鎮，為紫砂原礦之主要產地，此地二大礦脈為青龍山、黃龍山；本泥原礦因正產於二山龍首交界，位龍珠要地，集億萬年天地日月精華蘊育而成。雙龍墨砂色調古棕近黑似墨，通體金砂大小密佈，粗獷豪放不拘小節，風骨高傲、堅拔，觸擊宛若生鐵，砂感超重，卻略見溫潤，似鐵漢之柔情，如充滿陽剛氣息之古代血性俠客。本名泥窯溫攝氏：約1180度C。收縮比：約13%。沖茗茶湯醇和中正，易顯甘甜味，口感柔膩、回韻悠長；泡養變化特別快，為紫砂泥中之佼佼者，充滿傳世重器之風範。

朱顏泥，凝脂玉滑，若無骨，似美人紅顏，吹彈可破，令人疼惜鍾愛；泥料精稀，可遇不可求，如紅粉知己之難逢，以泥色質感名之。窯溫：約1140度C 收縮比：約16% 礦產地：江蘇宜興丁山、黃龍山、二糟青。泥性：黏度佳，收縮大，易偏斜，張力不足易現節皺、塌陷、變型。難度：細膩而敏感，製作過程需嚴僅慎重，似柔弱美人細心、耐心、專心，使得佳人歸。特點:表皮柔和細膩，質感之佳難以形容，似紅如黃，恰似紅顏美色，引人遐想愛不釋手，氣質之佳，名列第一。沖茗特性:親茶性特佳，溫順柔和如沐春風愉悅賞心，與之共享“美的饗宴”何所求矣，養壺溫潤柔滑，易呈“包漿”之美。

老麥糠，為調和泥；原礦用頂級黃龍山底糟青，配加35碼之團泥顆粒，展現粗獷無華之自然氣息，卻又色調溫順醇和，配以麥糠飛灑，顆粒排列隨性灑脫，不拘一式為其特色；暖色調之雙色搭配，隨和而內斂，光彩相互輝映，泡養後更顯古拙樸實，靜肅敦穆的氣質。本泥料透氣效率高且快，與各式茶葉相容性高，茶味香甜潤滑，時間較易掌控，不易敗茶；水色溫潤華麗，色相出眾拔俗，古雅莊重，深具紫泥系中最特立獨行之俠客風采。窯溫約1165度C。收縮比：約13%。

紅橙泥，此名泥屬調和泥系列之一，成品鮮艷華麗、光亮耀眼，近柑桔色，與金澄泥、金葵黃泥，為同系列的近親；色調酷似紅色橙橘，故以“紅橙泥”命名之。窯溫：約1100度c。收縮比：約14%。礦產地：江蘇宜興丁山黃龍山‧本山綠泥，趙庄山‧黃石黃。泥性：較為疏鬆，黏性不足，張力夠；成型時易開裂，需謹慎細心並嚴格控制乾濕度。難度：光胚時需留意角度方向的輕重緩急；易窯裂、跳砂、花泥，窯溫需燒足始現水色。特點：華麗嬌豔，色彩活潑生動，配以金砂點點，觸若紅橙極富特色；吸水性特佳，養成變化快且大，愈久愈顯紅潤。沖茗特性：親茶性佳，雙氣孔結構完整，空氣對流順暢，逼熱略快；茶湯柔順中亦顯明快，醇厚而不失活潑，各式茗茶均適，頗具隨和中庸之道。

老清水泥，為純種紫泥礦，丁山陶者慣稱“普泥”，為最常見之泥料，良者甚稀而貴，劣者多而廉，玩家習稱“紅紫”；本泥因視之古樸，經長期使用後老味濃厚，又乃古代陶人最喜使用，為流傳較多傳器之泥料，故以“老清水泥”名之；是作與賞者，數百年來最寵愛而推崇之名泥。窯溫：約1160度c。收縮比：約12%。礦產地：江蘇宜興丁山黃龍山‧本色泥；泥性：乾濕易掌控，穩定性高，顆粒砂含量較多，成型稍難。難度：陳泥務須回練，否則易生黑邊、花泥，需留意氧化鐵及石灰質之剔除。特點：泥色爾雅大方，文人雅士氣氛濃郁；大至小件作品均適，醇和溫暖之色調與質感，易使人產生共鳴，為風行而歷久不衰的名泥。沖茗特性：親茶性與壺色相同，溫暖醇厚易上手，適泡各式茗茶，親和力甚佳，時間掌握輕鬆恬適，泡養日久愈加紅潤樸拙，古穆端莊。

古天青，因其色深邃寧靜，青沉似墨，令人生懷古思幽之情，其質感細緻甜柔，晶透瑩滑猶勝古代黃龍山系大水塘天青泥，因硬度甚高，觸擊聲似鐵，為宜興泥料之精華。古天青泥含漿比例較高，氣孔較為細膩綿密，沖茗效果與泥者之王〝大紅袍〞相似；易發揮輕發酵茶之香氣，活潑激揚、明快果斷之沖茗效果是其特色；為沖泡此類茗茶之最佳推薦。本泥料收縮比大，且張力較弱，製作燒成過程易塌陷、起泡，成品現節皺紋，手工銜接痕跡明顯，且略呈綿密細膩顆粒感；故深受行家鍾愛、收藏。窯溫：約1065度C。收縮比：約30%。

天青泥，陶者謂之“青灰泥”，古云“天青色”，陶之色調呈藍、綠、與灰之複合色，以燒成色命名之；較易與墨綠泥混淆，為珍貴稀有泥料之一。 “天青泥”青沉似墨，原产于黄龙山大水塘，现已极少。窯溫：約1100度c。收縮比：約14%。礦產地：江蘇宜興丁山‧臺西井。泥性：黏度適中、疏密均具、能製作細膩花貨處理，雲母、石英含量較高，張力足、變形不大，為較珍貴之泥料。難度：原礦收集不易，色澤特殊，故於器物形體線條之搭配，易產生不同效果，設計製作較費心。特點：顏色變幻多端，天青泥品系眾多，爭論不已，惟以藍、綠、灰基本色調為主來識別，色調傲然不群，氣質高雅，不炫誇。沖茗特性：親茶性佳，香氣醇滑，甘韻可口，溫度時差掌握平實易上手，為不願人云亦云的玩家，最獨特明智的選擇。

底槽青，原矿紫泥分：头槽清、二槽清与底槽青。清水泥和底槽青属于同一层面的紫泥，顾名思义，底槽青就是这个层面最底层的泥料，相对来说量少质佳，固且此矿已塌方，存世量更少。几百年来，很多名壶都用此泥而成。清水泥就是紫砂矿层的中底部。清水泥和底槽青如何来区分：一般来说这就需要很丰富的经验了。但是我们可以告诉您的是：可以看两种泥料养成后的“润”来区分。清水泥养成后的色泽较“燥”；底槽青养成的色泽较“润”。我们用的底槽青的陈腐期为：2－3年。原矿黄龙山特级底槽青，此料存世量已经极少，(四号井已塌方)，该泥料为顾景洲大师生前最喜爱的泥料！温和素雅，茶汤清气悠扬、时间长久，养泡以后，泥色由棕色变成朱肝色，水色光和 老紫泥 老紫泥是黄龙山紫泥系，是80年代炼制陈腐至今，存世量有限。烧成后外略紫、內微紅，是喜爱老壶纯朴无华的壶友最佳之选。特点：泥色成熟稳重、端庄肃穆，作品大小皆宜，呈棕紫色调，养成后壶身素净，拙朴之中有浑圆气象。窑温：约1180度。收缩比：约11%。一厂老拼紫也就是紫泥加入其他的泥料，然后拚堆调配而成的。

紫脂泥，产自江苏宜兴丁蜀镇紫砂原矿之主要产地“黄龙山，集万年天地日月之精华蕴育而成。此泥所制壶通体柔嫩光滑，呈暗黑略现紫光，质坚而沉重，结晶特高。热水冲淋溢现紫光四射。“紫”者“紫色”，“脂”者“羊脂”也。窑温高达1180度。收缩大，易变形，成品率低，工艺要求严谨。为制壶者之最大挑战，泡之茶汤浑厚醇和，香甘持久，扬香力大，为茶道高人之冲茗利器也！此泥料较好养。

清水砂，就是清水泥，该泥为纯种紫泥矿，宜兴丁山陶者呼之“普泥”，为较常见之泥料；良者稀而贵，劣者多而廉；玩家习称“红紫泥”，本泥因视之古朴，经长期使用后老味浓厚，又乃古代陶人最喜使用，为流传较多传器之泥料，故以“清水泥”名之；乃作与赏二者最推崇之泥料。窑温:1160度。收缩比:约12%。矿产地：江苏宜兴丁山黄龙山口本色泥。泥性：干湿易掌握，稳定性高，黏性合理，成型较易。陈泥须回炼，否则易生黑边、花泥，提炼时须留意氧化铁及石灰质之剔除。特点：泥色醇和尔雅，文人气息浓厚，大小件作品皆可展现紫砂风华；易与使用者产生共鸣，为明初陶手最喜使用之泥料之一。冲茗特性:使用日久愈呈红润包浆泡茶易上手，亲和力佳，温度掌握简单，可轻松冲茗，泡养日久愈加红润朴拙，古穆端庄。红清水泥是清水泥中的极品，比普通的清水泥好养。

红泥系泥料，紫砂泥分为五种原色，红泥是其中一种。红泥矿氧化铁含量较高，优者光洁明亮，橙中略见红光，劣者杂乱阴霾，俗不可耐；红泥原矿坚硬似石，呈淡草绿色调，窑温略低，较适制作小件茗器，可爱灵动，深得世人喜爱。窑温：约1100度c。收缩比：约14%。矿产地：江苏宜兴黄龙山系?台西。泥性：烧成温度偏低，收缩比稍大，干、湿度控制较难，石英、云母含量较丰。难度：窑温敏感，窑温不足，呈枯黄橙色水色不彰；稍高，则收缩大、变型、塌陷、铁质溶点较易产生；烧足，呈光洁明亮红中略见橙色。特点：热淋变色率较大，愈用愈红；泡养一段时日，令人刮目相看，判若二物，呈现“包浆”之美。冲茗特性：逼热高，迅速果决毫无矫饰；泡茶老手之最爱；茶汤明快大方，善恶分明。红拼是红泥拼调了其他泥料，并不是在壶的外面图上红色。

朱泥，原矿纯朱泥原产于丁山小煤窑1000米夹层处。色温润度中等。热水沖淋立现娇嫩鲜红特色，神秘迷人风韵令爱壶人神醉。茶汤明亮活泼、快意果決、易展扬香而聚甘柔甜，时间之掌控要求较高因冷热收缩较大，故应与使用前确保温壶之动作；泡养日久，温润而富深度，美不胜收令玩家爱不释手。窑温：1080度。收缩比：30％。朱泥是属于紫砂红泥中的一种泥，朱泥是红泥中之精品、因主要成份为红泥（含铁量极高）、又产在嫩泥矿之下层、又称“未触风曰之石骨”，石骨的意思就是未完全风化的土块，质坚如顽石，但遇水则自行溃散。目前朱泥矿是明显减少了。但有一原则不变，只要有红泥，朱泥则不灭。朱泥一般来说分三种：红中略带黄、黄中略带红、红中略带紫（高温朱泥）。至于优劣问题就需要相当丰富的经验来判断了。养成的效果主要是看“出浆”的速度以及“润”度。红芯朱泥是手工炼制的。 纯朱泥和红泥 朱泥是属于紫砂红泥中的一种，但是与红泥又有本质的区别，属于中高档的泥料。纯朱泥和红泥有本质的区别： 1.两者的原矿不一样：红泥是“五色土”里面普通的泥料，而纯朱泥的原矿是石黄石。 2.两者的收缩比不一样：红泥的收缩比是14％左右，而纯朱泥的收缩比是30％左右。 3.两者的窑温不一样：红泥的窑温是1100度，而纯朱泥的窑温是1080度。 4.两者的色泽、质感不一样：红泥：呈光洁明亮红中略带一点橙色，而纯朱泥：朱红略泛桔光，温润透明质感很好。 5.两者的成型工艺不一样：红泥：成型工艺较易，大小壶型都可以做，而纯朱泥：成型工艺很困难，大的壶型没办法做，小的壶型做出来可爱生动。 老泥和新泥误区 老泥、新泥是广大壶友都存在一个误区。其实，紫砂的形成到今天都是经过了千万年甚至上亿年的时间了，都可以说是老泥。至于泥料的风化期、陈腐期倒有长短之分。紫砂都是经过几亿年的时候形成的，所谓的新泥、老泥只是在陈腐期上区别而已。泥料的陈腐期某种程度上来说是越久越好，但在制壶前需重新回炼一下。陈腐期久的泥料相对于陈腐期短的泥料要“纯”，可塑性要高一点。感觉没有那么“暴”。制好的壶一个无水色，较难看。一个有水色，较好看。
