液位报警开关接线图

来源：互联网 2022-03-23 19:28:45

液位报警开关是专用于容器、槽罐和各种管道的液位测量仪表矿用防爆开关电路图解，在水利、化工、环保、食品、医药等行业有着广泛应用。为使其稳定可靠的工作，液位报警开关的正确接线非常重要。那么，液位报警开关是怎么接线的呢？有哪些注意事项呢？本文结合液位报警开关的接线图矿用防爆开关电路图解，谈谈液位报警开关应如何正确接线。

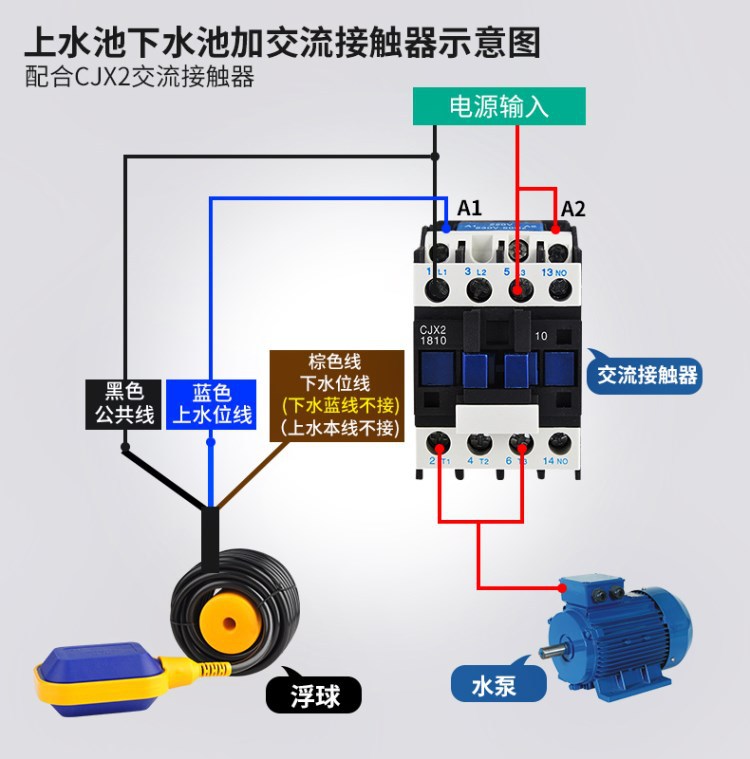

一、液位报警开关接线图

图1、继电器输出方式图2、二线制输出方式

①：电源输入端①：电源输入端/8/16mA信号输出端

矿用高压防爆开关_矿用防爆开关电路图解_矿用防爆馈电开关

②③：继电器信号输出端，DPDT

液位报警开关有继电器和二线制两种信号输出方式，根据不同的工况要求，选择相应的输出方式。液位报警开关两种输出方式的接线方式有所不同，如上图所示。

图3、计为Ring-11常温音叉液位开关

矿用防爆开关电路图解_矿用防爆馈电开关_矿用高压防爆开关

二、液位报警开关接线步骤

液位报警开关在接线时，应结合相应输出方式的接线图，按以下步骤进行接线：

(1)打开外壳盖；

(2)松开电缆螺纹接头上的锁紧螺母；

矿用防爆开关电路图解_矿用高压防爆开关_矿用防爆馈电开关

(3)去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；

(4)将电缆穿过电缆螺纹接头插入外壳中；

(5)用螺丝刀拧开接线端子；

(6)按照接线图将芯线末端插入接线端子中；

矿用高压防爆开关_矿用防爆开关电路图解_矿用防爆馈电开关

(7)用螺丝刀拧紧接线端子；

(8)通过轻拉接入的电缆线来检查接线是否牢靠；

(9)拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；

(10)拧上外壳盖。

矿用高压防爆开关_矿用防爆开关电路图解_矿用防爆馈电开关

三、液位报警开关接线注意事项

为保证安全正确接线，液位报警开关在进行接线时应注意以下几点：

1、从安全角度考虑，只有在断电的情况下才能进行接线。

2、对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖进行操作。

3、对于本安型仪表，应注意其接线标志，保证安全接线。

4、对于其它防爆型仪表，在接线时必须遵循防爆的相关要求接线。
