PDQY型皮带中部取样机介绍及工作原理

来源：互联网 2022-03-29 21:56:33

一、简单介绍

皮带中部取样机，顾名思义，就是在皮带运行过程中对皮带中的物料进行刮板式取样，然后由工作人员进行化验分析。主要应用于矿山、冶金、电力、煤炭、化工、港口、食品等行业。

ad采样前电压跟随器电路_矿用锚索退锚器_矿用采样器

有的企业物料过于复杂还要求采样之后进行缩分、破碎等过程，所以采样之后可通过设计好的溜管到达自动缩分器，缩分的一部分由提升机再送回之前的运行皮带中矿用采样器，另一部分则到达锤式破碎机进行破碎，破碎之后再进入不锈钢桶中，再由工作人员进行化验，这个过程就是皮带中部取样系统了，一般由采样机，提升机，缩分机，破碎机组成。

二、结构及技术特点

矿用采样器_ad采样前电压跟随器电路_矿用锚索退锚器

皮带中部取样器是设计用来从输送皮带上的采取散装物料的样品设备。有采样头、驱动装置、位置检测装置和带防尘罩的钢结构件组成，采样头由不锈钢组成。并配有平衡块。装在钢结构上。它由驱动马达通过减速机驱动，带动一个扇形的切割器旋转一周。从运动的皮带上刮取与切割器开口相同的一个完整的横断面样品，样品通过溜槽送入下一个制样系统破碎、缩分。

1、自动完成除铁、输送、称重、破碎、缩分、干燥、制粉、封装、废样回收等样品采制备过程；

ad采样前电压跟随器电路_矿用采样器_矿用锚索退锚器

2、根据需求输出样品，实现破碎、缩分、采样、制样环节无缝对接；

三、工作程序

ad采样前电压跟随器电路_矿用锚索退锚器_矿用采样器

1、手动开停机：接通控制箱电源后，闭合断路器，电源指示灯亮。将转换开关旋至手动，按下启动按钮，工作指示灯亮，取样器即开始工作。连续取样N次，停止工作，等待下次开机。

2、自动开停机：闭合断路器，电源指示灯亮，将转换开关旋至自动，取样器即进入等待控制信号状态。信号来时，绿色指示灯亮矿用采样器，取样器即开始工作。按照“延时—取样—间隔—取样—间隔……”的流程循环。信号切断后，绿色指示灯熄灭，取样器停止工作，进入等待信号状态。

ad采样前电压跟随器电路_矿用采样器_矿用锚索退锚器

3.中控室控制：闭合断路器，电源信号灯亮，将转换开关旋转至自动和有料，取样机会随着皮带上有料自动工作。按照“延时—取样—间隔—取样—间隔—无料停止，在不需要远程控制时，应把旋转开关转至无料上：

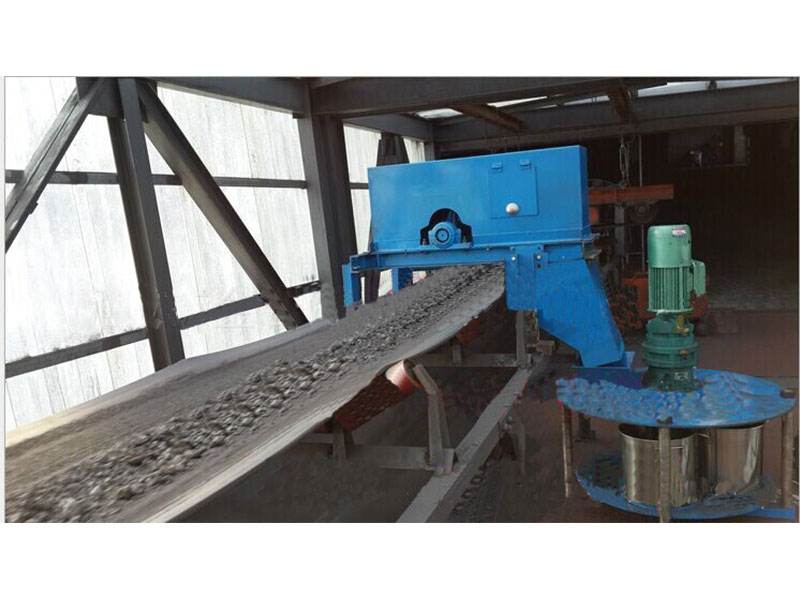

皮带采样机安装位置
