冷/干法源级抽取采样系系统的典型流程图陶瓷过滤机的流程图，采用德国M&.C公司的设计方案和主要部件陶瓷过滤机的流程图，见图一。图二是该系统中SP000-系列电加热取样探头的结构图。

陶瓷过滤机的流程图

图一 M&C公司冷/干法源级抽取采样系统流程图

该系统各部件的功能和样品处理过程说明如下。

①探头的采样管为OD 1 in (25mm)的316不锈钢Tube管陶瓷过滤机的流程图，探头内有孔径2μm的陶瓷过滤器陶瓷过滤机的流程图，烟尘含量大时，还可在采样探管前部加装预过滤器。烟气由耐腐蚀隔膜泵抽吸，经探头过滤芯除尘后由样品出口排出，烟气流通路径由箭头示出。

②陶瓷过滤器四周是不锈钢过滤腔体，恒温调节器控制电加热块工作，可使过滤器和样品温度保持在某一-设定值(-般在180C)，高于烟气中水分的露点温度，防止冷凝液与尘粒混合将过滤器堵塞，同时防止酸性可溶性气体溶于冷凝液腐蚀系统部件，保证采集样品的代表性。

陶瓷过滤机的流程图

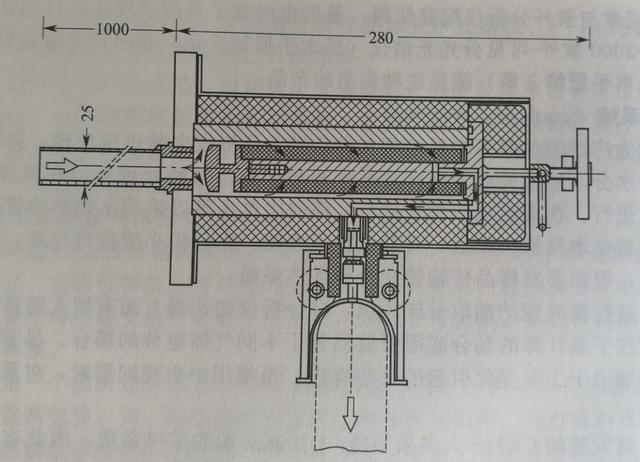

图二 M&.C公司SP2000-H系列电加热取样探头结构图

③为防止采样探头积尘堵塞，设有反吹清洁系统，由PLC控制定时吹扫(吹扫空气须加热后再吹人，以防止冷凝堵塞)。

④样品取出后，由电加热恒温管线(自调控式一体化管缆)伴热至140℃左右，传送到样品预处理系统(位于预处理机柜中)

⑤样品进人预处理系统后，由压缩机或半导体冷却器将样品快速冷却至5°C (精度士0.1C)，冷凝脱除的水分经排液蠕动泵排出，快冷可防止样品失真(SO2， CO2易溶于水)，冷却温度的精确控制便于计算SO2、CO2损失量，使分析结果更为准确。

⑥样品再经0.1μm精细过滤器进- -步除去粉尘颗粒，然后经针阀流量计调节流量(和压力)，使样气成为无尘、无水、流量和压力稳定的气体，送入分析仪进行分析。

⑦预处理系统中的旁通支路用于加快样气流动，减小分析滞后时间;五路球阀用于实现校准气体切换;精细过滤器湿度报警用于监视样气中是否夹带液滴，以免损害分析仪的检测器;针阀流量计流量报警用以监视样气流量(压力)是否过低，以保证分析仪的正常工作条件。以上两项报警同时监视样品系统工作正常与否(脱湿、除尘效果，是否堵塞)。

陶瓷过滤机的流程图

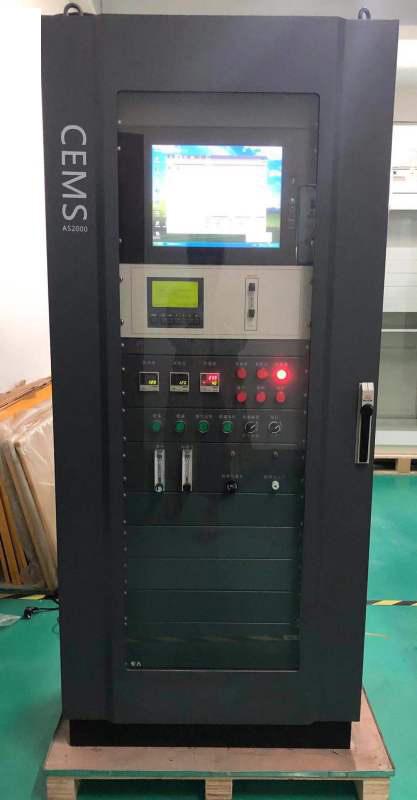

CEMS烟气在线监测系统设备

杭州清汽尘环保科技有限公司是专业配套集成的厂家，公司有系列产品CEMS烟气在线监测系统、VOC在线监测系统、氨逃逸在线监测系统、便携式有机物分析仪器仪表以及配套配品配件，有需求联系我们。
