离心式制冷压缩机的作用和工作原理化工圆盘过滤机结构：

（一）作用：提升压缩机内气体的压力。（进排气压差大于等于0.35MPa）

（二）工作原理：离心式压缩机中气体压力的提高化工圆盘过滤机结构，是由于气体流经叶轮时化工圆盘过滤机结构，因为叶轮旋转使气体受到离心力的作用而产生压力化工圆盘过滤机结构；与此同时气体的流动速度得到提升，当气体流经叶轮、扩压器和蜗壳等扩张通道时，气体的流动速度又逐渐减慢而使气体压力得到提高。

离心式压缩机特点：

化工圆盘过滤机结构

离心式制冷压缩机分类：

（一）按压缩机的密封结构形式分

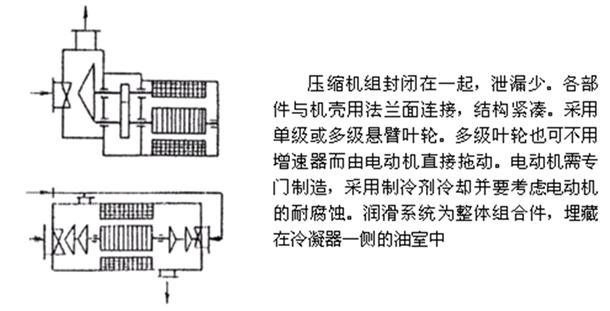

（1）全封闭式：

化工圆盘过滤机结构

（2）半封闭式

化工圆盘过滤机结构

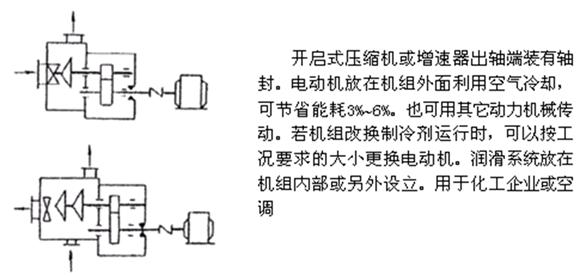

（3）开启式

化工圆盘过滤机结构

（二）按压缩机的级数分

（1）单级离心式制冷压缩机

化工圆盘过滤机结构

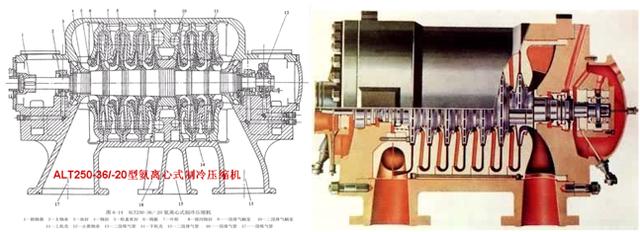

（2）多级离心式制冷压缩机

化工圆盘过滤机结构

离心式制冷压缩机结构：

化工圆盘过滤机结构

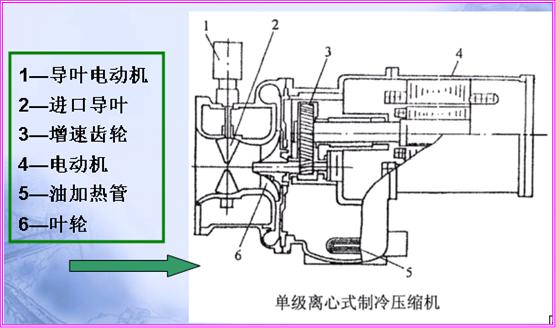

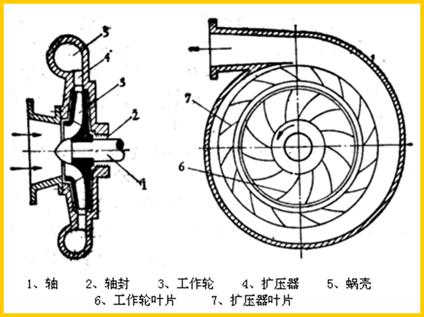

（一）单级离心式制冷压缩机

化工圆盘过滤机结构

离心式制冷压缩机属于速度型压缩机，是一种叶轮旋转式的机械。

离心式制冷压缩机有单级、双级和多级等多种结构型式单级压缩机主要由吸气室、叶轮、扩压器、蜗壳等组成。

（二）多级离心式制冷压缩机

化工圆盘过滤机结构

（三）主要零部件的结构与作用

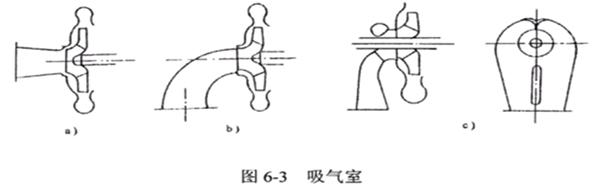

（1）吸气室

化工圆盘过滤机结构

将从蒸发器或级间冷却器来的气体，均匀地引导至叶轮的进口。

为减少气流的扰动和分离损失，吸气室沿气体流动方向的截面一般做成渐缩形，使气流略有加速。

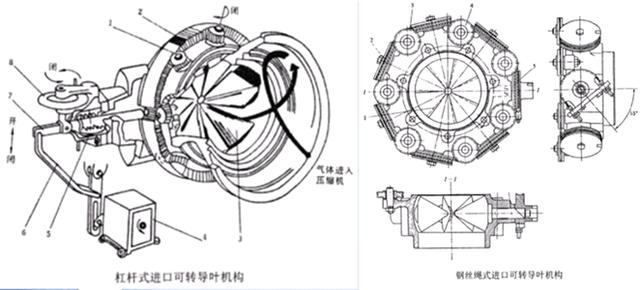

（2）进口导流叶片

化工圆盘过滤机结构

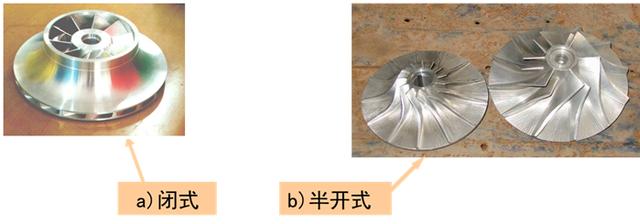

（3）叶轮

化工圆盘过滤机结构

（4）扩压器

化工圆盘过滤机结构

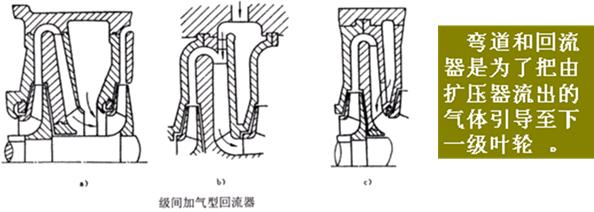

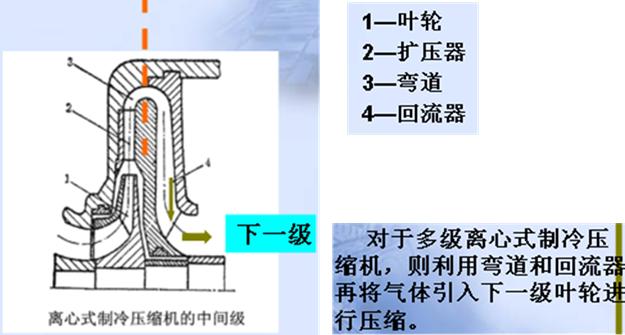

（5）弯道和回流器

化工圆盘过滤机结构

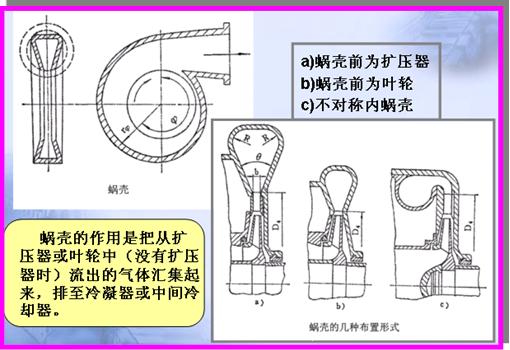

（6）蜗壳

化工圆盘过滤机结构

离心式制冷机组：

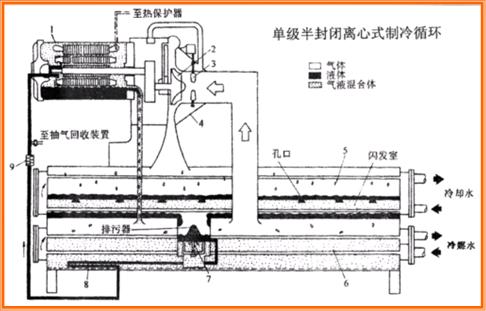

（一）离心式冷水机组制冷循环

化工圆盘过滤机结构

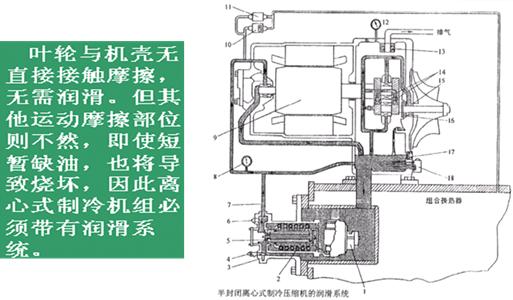

（二）润滑系统

化工圆盘过滤机结构

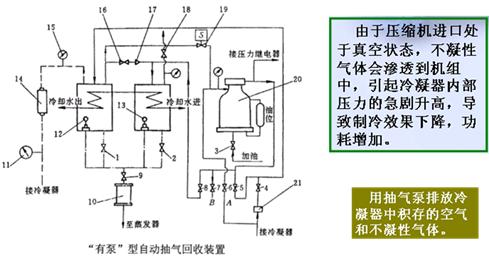

（三）抽气回收装置

化工圆盘过滤机结构

离心式制冷机组的特性曲线及能量调节：

（一）离心式制冷机组的特性曲线

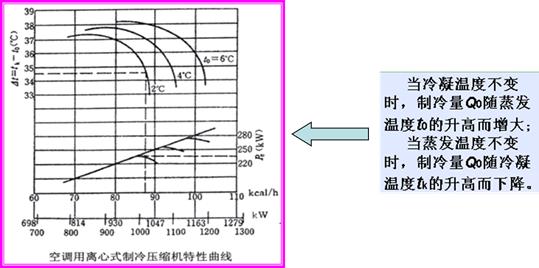

（1）离心式制冷压缩机的特性曲线

化工圆盘过滤机结构

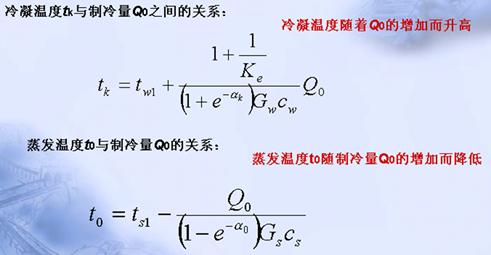

（2）冷凝器和蒸发器的特性曲线

化工圆盘过滤机结构

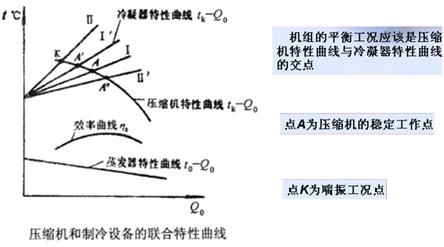

（3）压缩机与制冷设备的联合工作特性

化工圆盘过滤机结构

（二）离心式制冷机组的能量调节

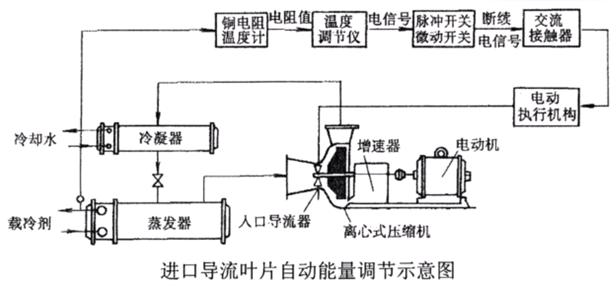

（1）可调进口导叶调节

化工圆盘过滤机结构

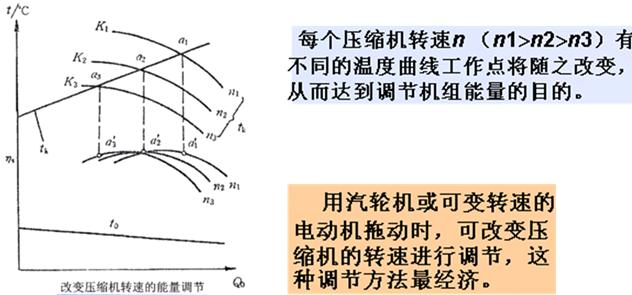

（2）改变压缩机转速调节

化工圆盘过滤机结构

（3）改变换热器参数调节

化工圆盘过滤机结构

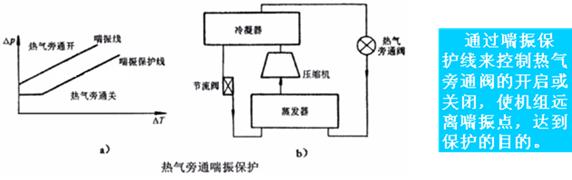

（4）防喘振调节

化工圆盘过滤机结构

化工圆盘过滤机结构

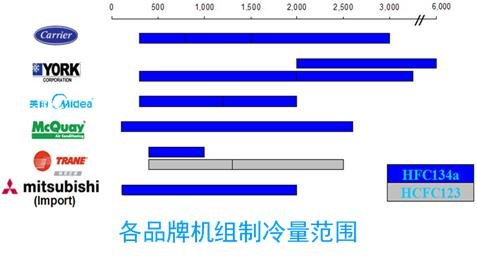

单机制冷量,它是决定离心式冷水机组能否正常使用的最关键参数，是指机组在设计工况下（注意某些外资品牌产品一般是基于适合美国和北美地区的ARI工况）所具备的制冷量，可从厂家提供的产品样本中查得。

化工圆盘过滤机结构

按国标GB/T18431.1-2007要求采用的水质为0.044m2·℃/kW 和0.018m2·℃/kW；而中国水质条件,更适用污垢系数0.086m2·℃/kW。

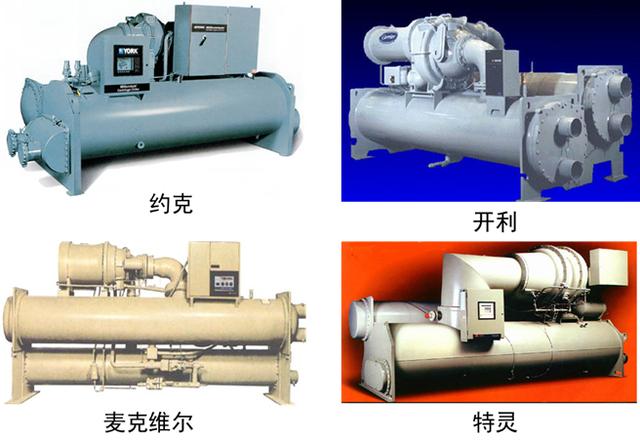

（1）按电机连接方式分为：

A.半封闭式，主要品牌：开利、麦克维尔、特灵。

B.开启式，主要品牌：约克。

（2）按压缩级数分为：

A.单级压缩，主要品牌：约克、开利、麦克维尔。

B.多级压缩（二级、三级），主要品牌：特灵。

（3）按驱动方式分为：

A.齿轮驱动，主要品牌：约克、开利、麦克维尔。

B.电机直接驱动，主要品牌：特灵。

（4）按压缩机数量分为：

A.单压缩机，主要品牌：约克、特灵、开利、麦克维尔。

B.双压缩机，主要品牌：麦克维尔。

麦克维尔：

化工圆盘过滤机结构

半封闭式、单级、齿轮驱动、单/双机头（WDC）、70～2600RT。

WSC079-WSC126 (300-1300Tons)

WDC079-WDC126 (600-2600Tons)

R134a冷媒；齿轮驱动，独特的齿轮设计；

独有的防喘振专利技术[散流滑块（可移动排气扩压通道设计）+进气导流叶片]；

独有的热力膨胀阀作导阀的节流装置；

突然断电保护；冷凝器制冷剂存储；

MicrtechII控制；WDC工业领域唯一的双压缩机单制冷回路机组，备用优势型号是400－600RT机组。

节流装置：

采用热膨胀阀为先导阀的主膨胀阀控制，可靠性、稳定性相对较差，使用期限上没有节流孔板耐用。

热力膨胀阀节流，控制精度差，反应滞后，部分负荷时调节性差。热力膨胀阀一般用于控制要求不高，部分负荷情况较少的场合。

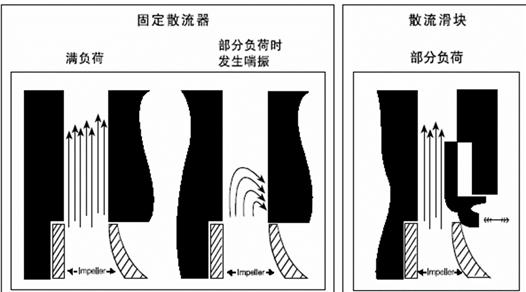

冷量调节机构：散流滑块-麦克维尔专利设计，配合导流叶片连锁调节开启角度。

化工圆盘过滤机结构

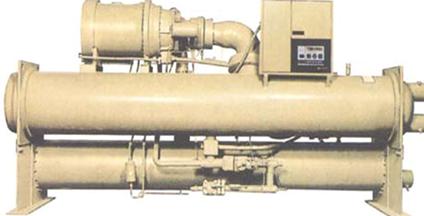

特灵：

被业内认为离心机技术水平最高的厂家，其拥有最为齐全的离心机产品种类，并坚持走R123 的高能效和多级压缩路线，在特灵稳健的销售策略下，其在中国的发展也显得较为平缓。

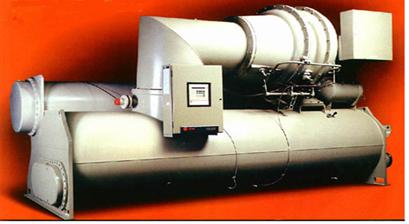

化工圆盘过滤机结构

封闭式、多级、电机直接驱动、水冷两/三级压缩、R123

以三级压缩离心式冷水机组CVHE/G（R123）为主；

机组制冷量，400 – 1300RT, 50Hz；

三级压缩、三级进口导流叶片、二级增效器；

直接驱动，无齿轮增速，转速约2950转/分，噪音低

铝合金全封闭叶轮，多级压缩可以避免喘振；

固定三级孔板流量控制装置；

导流叶片加二级增效器调节能量10%～100%；

CH530微电脑控制。

多级压缩/经济器；

低速直接驱动（噪音低，无齿轮损失）；

固定多孔板流量控制系统；

机组装有自动抽气装置；

优势型号是800RT以上机组。

开利：

作为离心机组的发明者，开利最早进入中国市场并拥有齐全的产品种类，身为全球制冷空调行业的领导者，开利在国内市场上的份额仅次于约克，而其离心机已基本实现国产化。

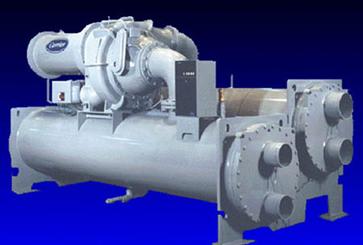

化工圆盘过滤机结构

半封闭式、单级、齿轮驱动、单机头

制冷工质R134a；

基于原有R22机组修改；

半封闭电机；

斜齿轮，半开式叶轮；

19XRAccuMeter（线性浮球）（专利）；

优势型号是400－600RT机组。

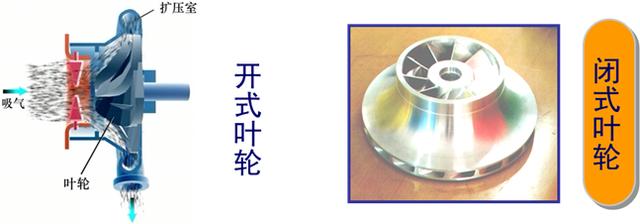

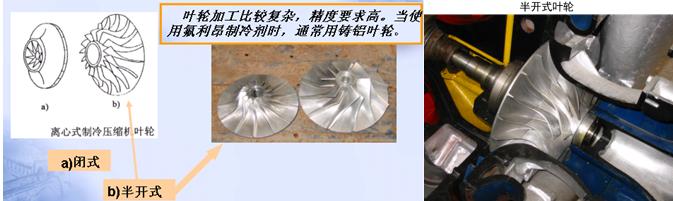

叶轮结构：

采用开式结构，机组维修困难，为了减少磨损，公差精度要求非常高（叶片与压缩机壳体配合间隙一侧，需要精密的间隙配合），在压缩机启动，增、减载时，会造成间隙变大，造成压缩气体的泄漏损失，机组的效率变差。

化工圆盘过滤机结构

化工圆盘过滤机结构

紧急供油装置：

开利机组无紧急供油装置。其叶轮尺寸大，转动惯性相对大得多，叶轮停止转动的时间较大，无紧急供油装置将导致运动部件的磨损加剧。

防喘振机构：开利机组无防喘振机构，易发生喘振，对机组造成损害。

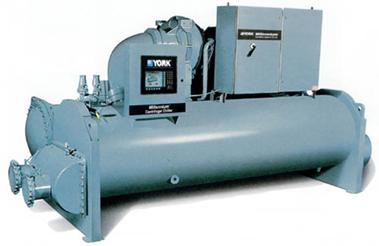

约克：

一直以来占据着国内离心机市场的最高点，市场占有率保持第一,尽管在技术能力上，约克向来被认为稍逊于开利、特灵，作为国内唯一走开式压缩机路线的厂家，约克灵活的营销政策帮助其在中国市场上取得领先。

化工圆盘过滤机结构

开式、单级、齿轮驱动、单机头、300～2000RT。

开启式电机设计、柔性圆盘联轴器；

可变孔板制冷剂流量控制；

紧急供油槽设计；冷却水最低温度可达12.8℃；

新的图形控制中心；

新的ARI550/590标准，带变频器的NPLV；

油过滤装置，双层0.5微米过滤网；

噪音78～83分贝。

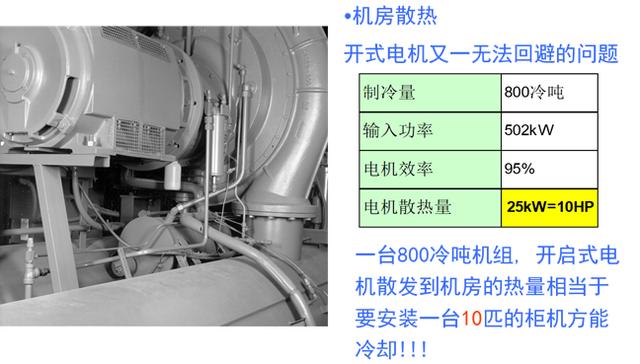

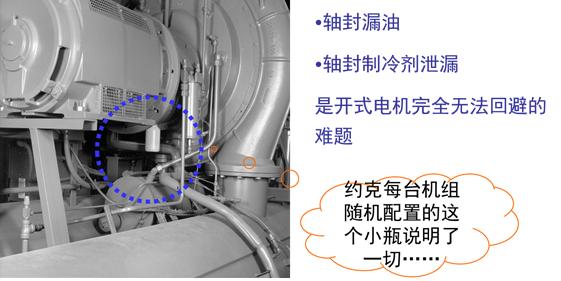

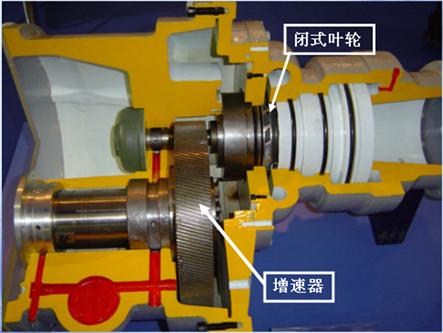

YORK开式电机：

化工圆盘过滤机结构

化工圆盘过滤机结构
