线切割机床过滤机_二手数控线切割机床

来源：互联网 2022-05-20 14:00:40

设备功能与原理介绍 慢走丝线切割设备线切割机床过滤机，由数控系统控制轴运动线切割机床过滤机，通过铜线放电切割金属等材料。设备主要有主机/电箱（控制系统放电系统）/水箱处理/冷水机四部分组成。

线切割机床过滤机

外观: 以黄白黑三色为主

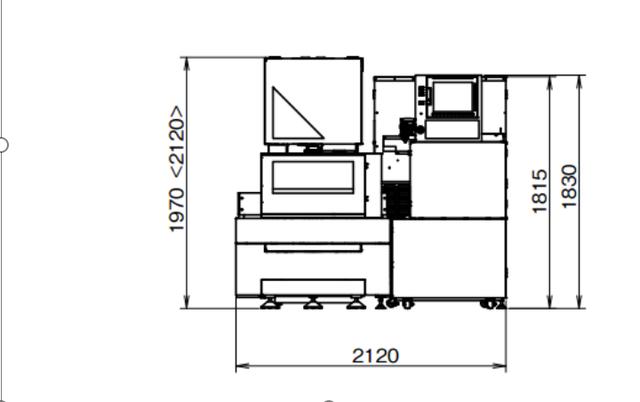

尺寸线切割机床过滤机：

线切割机床过滤机

重量 约2200KG

设备主要指标：

序号

项目

参数

备注

1

最大切割效率

330mm2/min

2

机床消耗功率

13KVA

3

电极丝直径

Ф0.10～Ф0.30mm

4

走丝速度

<15 M/min

5

最佳粗糙度

Ra≤0.19μm

6

XYUV轴的定位精度

±0.005mm

7

XY轴的重复定位精度

±0.002mm

8

U、V轴的重复定位精度

±0.003mm

9

高速自动穿线AWF功能

10秒循环，0.10细线可自动穿线

主要模块清单：

序号

项目

功能要求

数量

单位

1

结构单元（根据设备进行分解）

（1） 高强度优质铸铁床身；

（2） 锥度机构；

（3） X、Y轴滚珠丝杠和精密直线导轨及交流伺服电机,U、V、Z轴交流伺服电机；

（4） 先进电控系统,高速无电解电源（高频交流电源）；（变频器→控制喷水马达）

（5） 过滤系统及温控装置，配置日本原装大金变频冷水机。

（6） FANUC Series 31i-WB控制系统；（数控系统）

（7） 线切割工作液箱，格兰富变频水泵；

1

套

2

控制单元

（1） CNC的硬件组成：

(A) 日本原产FANUC Series 31i-WB系统；

(B) 存储卡,硬盘；

(C) 配置以太网和USB接口；

(D) 15″触摸液晶；

(E) RS232接口,USB鼠标接口；

(F) 系统接口。

（2） CNC的软件组成及操作平台：

操作平台为windows系统。

（3）系统配置功能：

（A） 坐标系：绝对坐标、相对坐标，；

（B） 图形坐标变换、缩放、旋转功能，图形跟踪显示功能；

（C） 直线、圆弧纳米插补功能；

（D） 锥度加工功能；

（E） 短路、断丝处理功能；

（F） 停电记忆功能，加工结束自动停机功能；

（G） 自动对端面、对中心功能；

（H） 自动加过渡圆弧功能（任意）；

（I） 菜单技术、自动编程功能；

（J） 数据传输；

（K） 配备电火花线切割专业加工工艺的专家系统；

（4）CNC系统的技术性能：

（A） 5轴数控，5轴4个CNC轴联动；

（B） 锥度加工及补偿功能，加工锥度标准±30°/80mm；

（5）CNC系统运行环境：

(A) 温度范围：5-30℃，最佳温度20±0.5℃；

(B) 相对湿度：40%-80%RH以下；

(C) 机床周围无振源、无粉尘；

1

套

3

测量单元 等

无

4

主要功能

1. 可达5轴控制功能(4轴联动)5Axis Controlled（Up to 4 axis simultaneously）

2. 自动多次切割功能Automatic Second Cut

3．AI智能控制AI control（脉冲能量智能控制）

4．自诊断功能Self-diagnostic Function（故障自动报警）

5．图形显示功能Graphics Drawing（程序识别显示工件图面）

6．空运转功能Dry Run（空跑，跳过已加工部分）

7．断电记忆功能Automatic Recovery after Power Outages

8．自动测量功能Automatic Measuring Function

9．穿丝孔搜索功能Fine Hole Search

10．机床消耗品管理系统Management of Maintenance and Consumables

11．全防撞功能 Prevent Hitting Function

12. 加工表面粗糙度:Ra≤0.19um

13. 最佳切割尺寸精度Tkm<±3um (材料SKD11，厚度60mm)

14. 数据输入转换功能

15．电气系统具有感应电极丝和刀具之间放电间隙的功能。

16. 设备配备自诊断程序，并显示在屏幕上。

17. 最高切割效率：330mm²/min

1

套

安装基础要求

1)13KVA 3相AC200V±10%电压

2）0.5MPA, 流量大于100L/分的气源

3）纯净水 1m³

4）1点接地工程，接地电阻小于10欧姆。

5）环境温度15-30℃，湿度小于75%RH

6）设备周围没有大型冲床/CNC等强振动源。
