简单煤渣破碎机的简单介绍

矿业用破碎机简单煤渣破碎机，也叫碎石机简单煤渣破碎机，指排料中粒度大于3毫米的含量占总排料量50%以上的粉碎机械。由英国人恒安发明。常用的砂石设备有颚式破碎机、反击式破碎机、冲击式破碎机、复合式破碎机、单段锤式破碎机、立式破碎机、旋回破碎机、圆锥式破碎机、辊式破碎机、双辊式破碎机、二合一破碎机、一次成型破碎机等多种设备。

一、可 调 式 细 碎 机

可调式细碎机主要由回转部分、护板部分和箱体部分组成。回转部的轮芯上有数个交叉非重叠排列的锤架简单煤渣破碎机，锤头固定在锤架上简单煤渣破碎机，锤头宽度大于锤架和轮廓，轮芯由数个轮廓焊成一体，固定于主轴上，主轴两端用液动轴承座支撑于机架上。护板组分成若干块固定于箱体上，保护箱体不受磨损，并形成不同形式的反击破碎腔。

可调式细碎机

二、鄂 式 破 碎 机

颚式破碎机是一级破碎的首选设备，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点，因此，被广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。

颚式破碎机是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门，和圆锥破碎机相比，颚式破碎机投资少，成品片石少，生产成本低。

颚式破碎机工作原理是在将巨大石块破碎成小石块的过程中，第一道破碎机通常称为“主破碎机”。在给颚式破碎机喂料时，物料从顶部入口倒入含有鄂齿的破碎室。鄂齿以巨大力量将物料顶向室壁，将其破碎成更小的石块。支持鄂齿运动的是一根偏心轴，此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承，轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷，磨蚀性污水和高温。

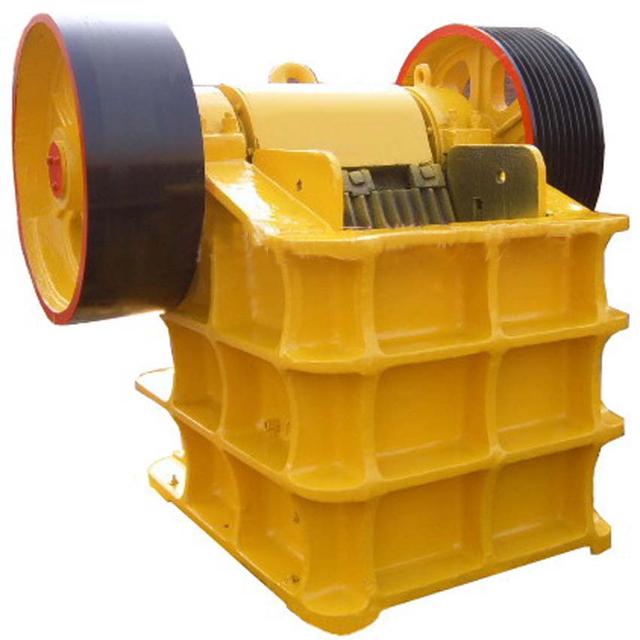

颚式破碎机

三、旋 回 式 破 碎 机

旋回式破碎机是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支承在横梁中部的衬套内，下端则置于轴套的偏心孔中。轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机。到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。

旋回破碎机用两种方式实现排料口的调整和过载保险简单煤渣破碎机：第一种是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险；第二种是采用液压方式的液压旋回破碎机，其主轴坐落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。

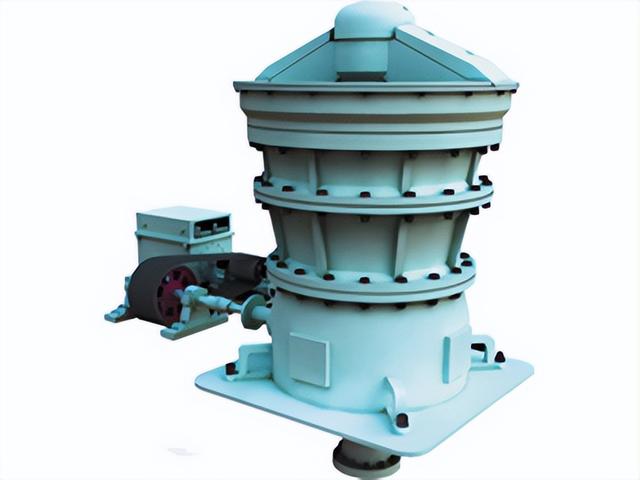

旋回式破碎机

四、圆 锥 式 破 碎 机

广泛应用于金属与非金属矿、水泥厂、砂石冶金等行业。适用中细碎普氏硬度≤5～16的各种矿石和岩石，如，铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。

圆锥式破碎机的工作原理与旋回破碎机相同，但仅适用于中碎或细碎作业的破碎机械。中、细碎作业的排料粒度的均匀性一般比粗碎作业要求的高，因此，在破碎腔的下部须设置一段平行区，同时，还须加快破碎锥的旋回速度，以便物料在平行区内受到一次以上的挤压。

圆锥破碎机的排料口较小，混入给料中的非破碎物更易导致事故，且因中、细碎作业对排料粒度要求严格，必须在衬板磨损后及时调整排料口，因而圆锥破碎机的保险和调整装置较之粗碎作业更为必要。

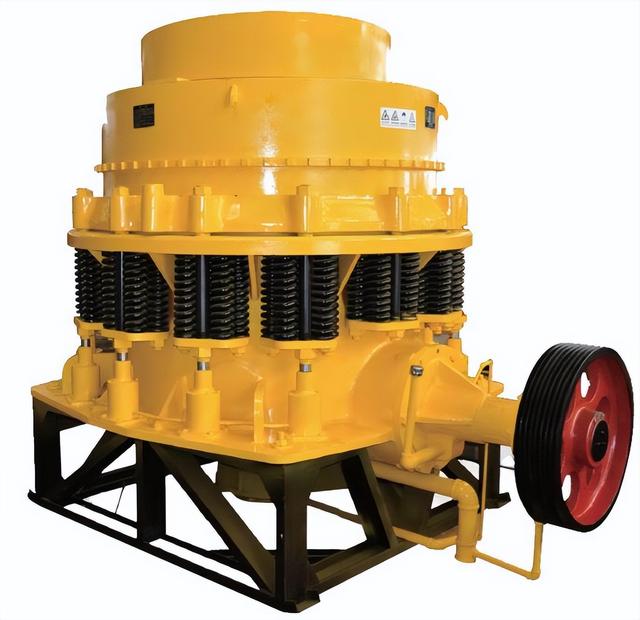

圆锥式破碎机

五、辊 式 破 碎 机

辊式破碎机也叫做对辊式破碎机,双辊式破碎机,辊压式破碎机,是利用辊面的摩擦力将物料咬入破碎区，使之承受挤压或劈裂而破碎的机械。适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，如，石灰石，炉渣 ，焦碳，煤等物料的中碎，细碎作业对辊破碎机可用于粗碎、中碎、细碎和粗磨。

辊式破碎机通常按辊子的数量分为单辊、双辊和多辊破碎机，主要适用于矿山，冶金、化工、煤矿等行业脆性块状物料的粗，中级破碎，其入料粒度大，出料粒度可调，可对抗压强度≤160MPa的物料进行破碎。特别是煤炭行业，使用本机破碎原煤，只要经过除铁、除杂、无须除矸、便可直接进行破碎，破碎出的物料，粒度均匀，过分碎率低，从而简化了选煤工艺，降低了投资和生产成本。

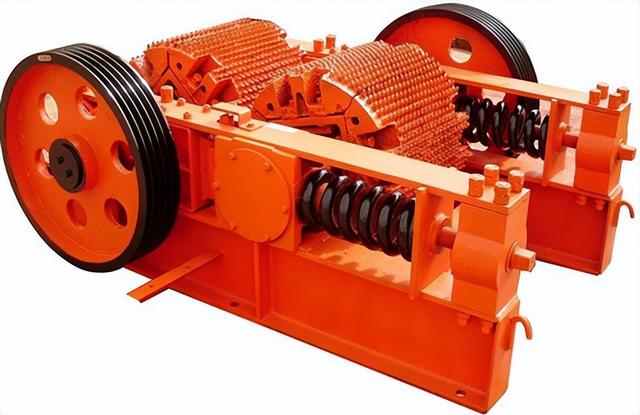

辊式破碎机

六、锤 式 破 碎 机

锤式破碎机具有破碎比大，生产能力高，产品粒度均匀等特点，该破碎机是冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料的主要设备之一。

锤式破碎机是利用锤头的高速冲击作用 ，对物料进行中碎和细碎作业的破碎机械。锤头铰接于高速旋转的转子上，机体下部设有篦条以控制排料粒度。送入破碎机的物料首先受到高速运动的锤头的冲击而初次破碎，同时获得动能，高速飞向机壳内壁上的破碎板而再次受到破碎。小于篦条缝隙的物料被排出机外，大于篦条缝隙的料块在篦条上再次受到锤头的冲击和研磨，直至小于篦条缝隙后被排出。

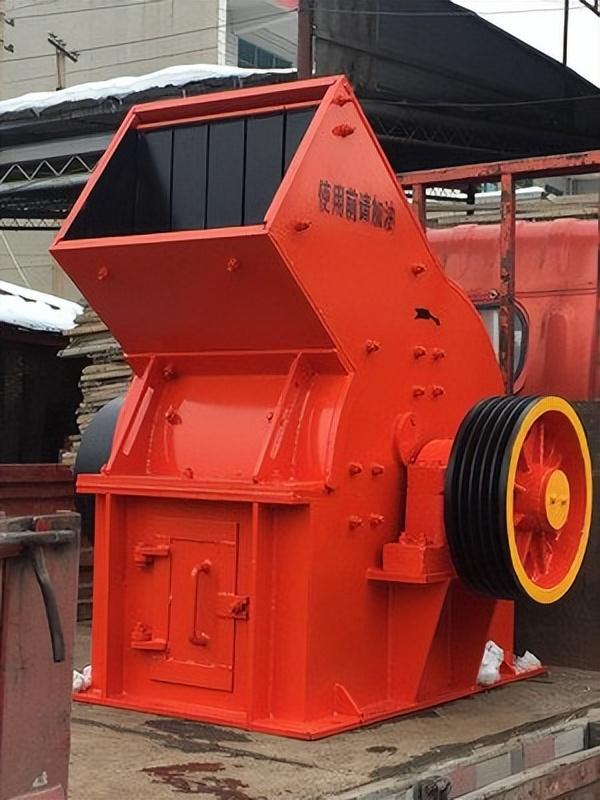

锤式破碎机

七、反 击 式 破 碎 机

反击式破碎机具有结构简单、破碎比大、能耗低、产量高、重量轻、破碎后成品呈立方形体等优点，广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。

反击式破碎机是利用板锤的高速冲击和反击板的回弹作用，使物料受到反复冲击而破碎的机械。板锤固装在高速旋转的转子上，并沿着破碎腔按不同角度布置若干块反击板。

物料进入板锤的作用区时先受到板锤的第一次冲击而初次破碎，并同时获得动能，高速冲向反击板。物料与反击板碰撞再次破碎后，被弹回到板锤的作用区，重新受到板锤的冲击。如此反复进行，直到被破碎成所需的粒度而排出机外。与锤式破碎机相比，反击式破碎机的破碎比更大，并能更充分地利用整个转子的高速冲击能量。通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

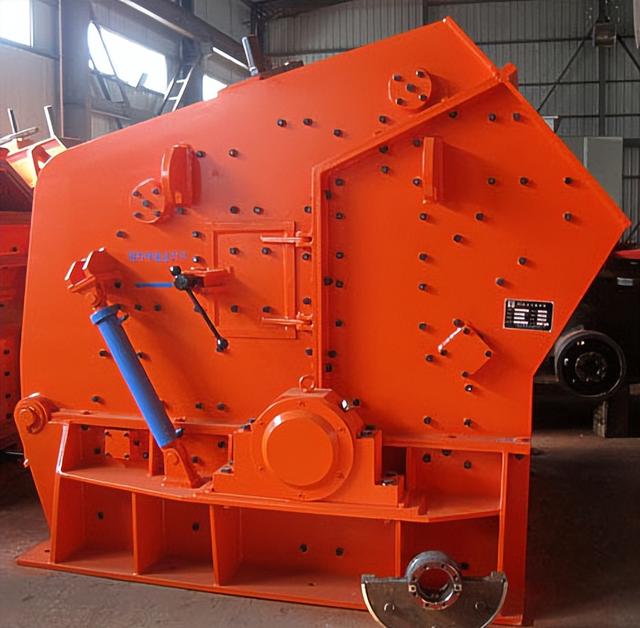

反击式破碎机

八、环 锤 式 破 碎 机

该系列环锤破碎机适用于破碎各种脆性物料，如，煤、煤干石、焦碳、炉渣、页岩，疏松石灰石等。物料的抗压强度不超过10MPa，其表面水分不大于8%。

环锤式破碎机应用于建材、砖瓦、煤炭、冶金、矿山、电力、轻工等工业部门，用于粉碎煤、页岩、煤渣、炭素、石灰、水泥熟料、澎润土及中硬以脆性物料。

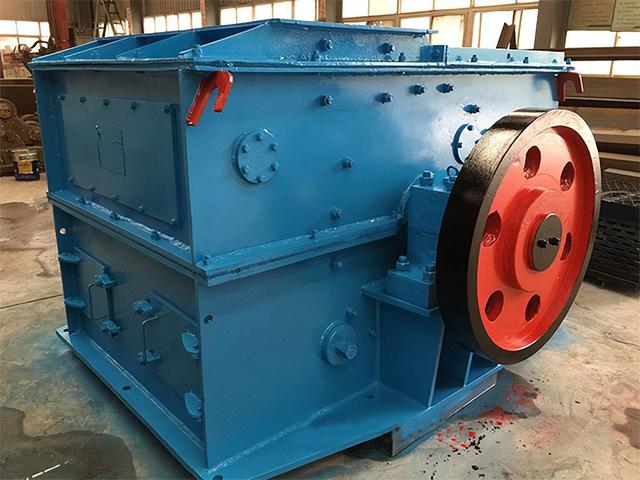

环锤式破碎机
