湿式报警阀过滤机图纸表示方法

这是设置在自动喷水灭火系统首层的可调式减压阀组湿式报警阀过滤机图纸表示方法，其采用水平设置满足规范要求湿式报警阀过滤机图纸表示方法，减压阀自身带有压力表湿式报警阀过滤机图纸表示方法，不需要再单独设置压力表，但减压阀的前后阀门宜设置带有锁定装置或保护装置，该工程则没有设置。

湿式报警阀过滤机图纸表示方法

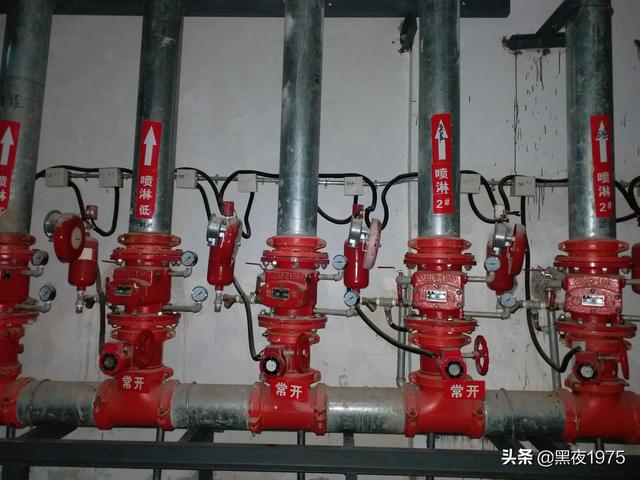

这是自动喷水灭火系统的报警阀组，规范要求设置高度在距地1.2m，同时报警阀组应设置排水设施，报警阀组的进出口均应设置信号阀，当不采用信号阀是应带有锁定阀位的锁定装置。水力警铃应设置在有人值班的公共走道的外墙上，其连接管长度不得超过20m管径应为20mm。

湿式报警阀过滤机图纸表示方法

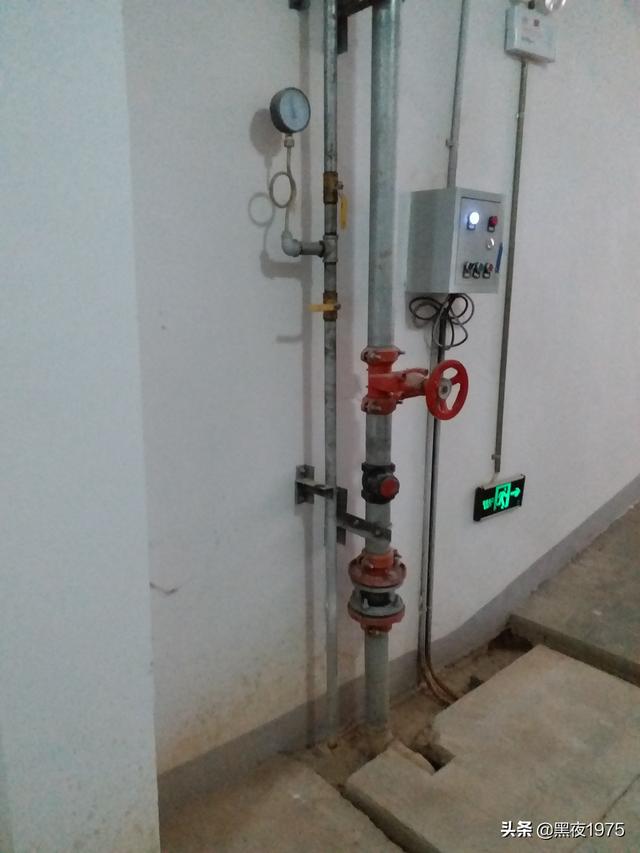

这是自动喷水灭火系统的末端试水装置的图片，该末端试水装置没有安装试水接头，没有设置排水管，其设置高度应为距地1.5m，其排水管的管径不得小于DN75 ，且应采取孔口出流的方式排水，排水管应设置升顶通气管。

湿式报警阀过滤机图纸表示方法

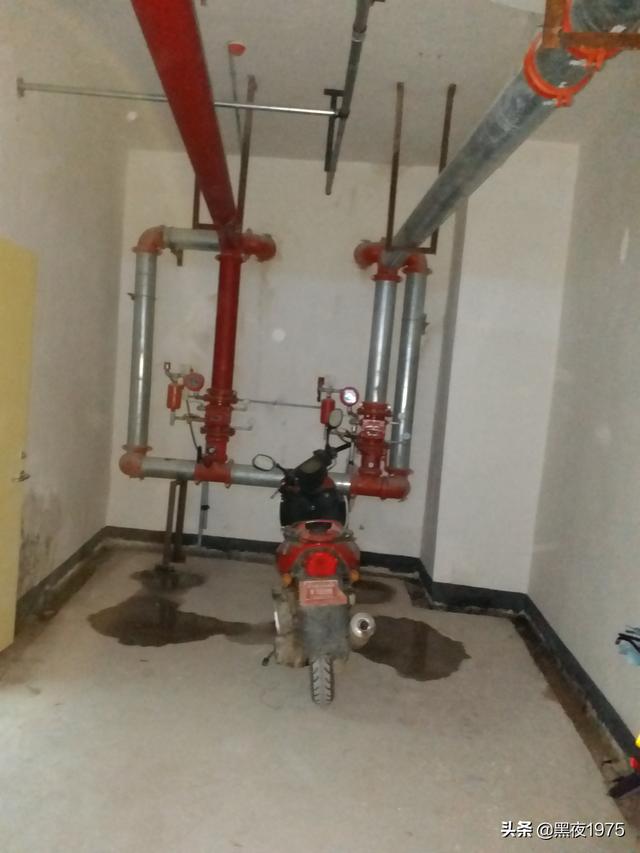

这是一个地下车库里设置的自动喷水灭火系统的湿式报警阀组设置场所，湿式报警阀组属于消防设备，应设置消防设备室，该湿式报警阀组直接设置在车库里，应采用耐火极限不小于2小时的防火隔墙和甲级防火门进行分隔。

湿式报警阀过滤机图纸表示方法

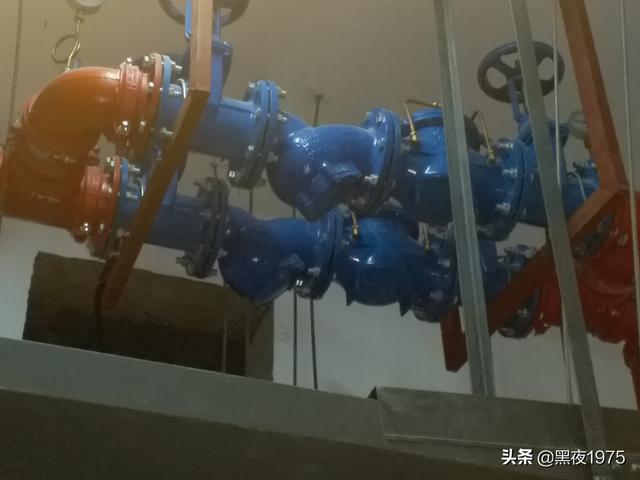

该图是设置在消防水泵房里的消火栓系统的减压阀组，其设置数量为一用一备满足规范要求，减压阀前后设置有阀门，但宜设置带有锁定装置或保护装置，减压阀前的过滤器设置的过滤口方向不垂直，同时应设置安全阀以及试水阀。

湿式报警阀过滤机图纸表示方法

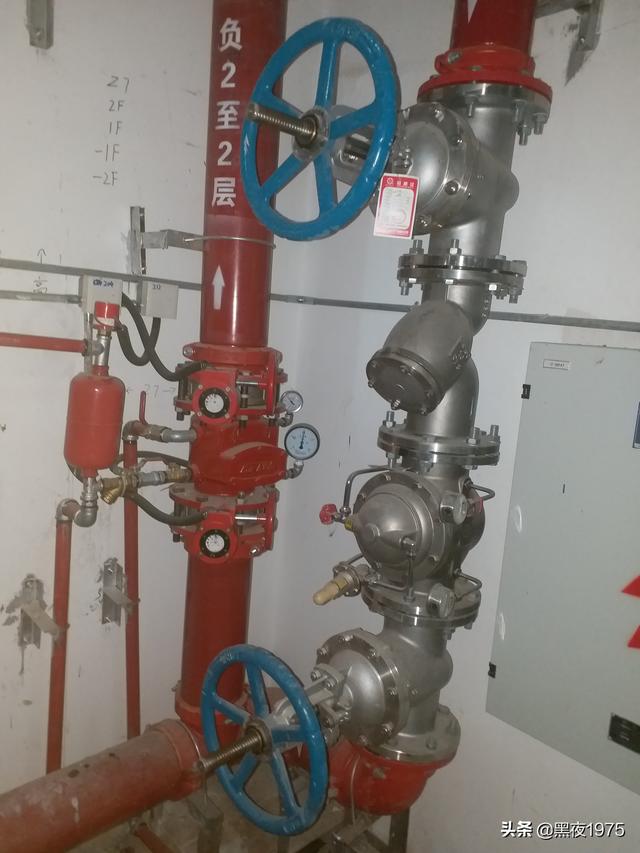

这是设置在消防水泵房内的自动喷水灭火系统的减压阀，该减压阀是先导式减压阀，应垂直安装在垂直管网上，水流方向应从上向下流动，但是该减压阀组为设置备用减压阀组，宜设置带有锁定装置或保护装置，应设置安全阀以及试水阀。
