机械动图更加直观的表达机构运动过程及其原理，这期我们就通过机械动图来解释一些机构的工作原理。

▲车床加工螺纹

普通车床加工螺纹，传统的制作方法，一般在未经改造的车床上，可采用单刀挑丝、板牙套丝、螺纹梳刀加工，滚丝头加工等方法，适合小批量，比较简单的，即最基本的方法还是单刀挑丝：在车床上按照要加工的螺纹大径（选用下偏差公差）车出直径和退刀槽，用按照样板磨好的车刀，对好刀，保证刀尖位置的正确，将车床的进给换成丝杠传动，选择要求的螺距，计算每次进刀的背吃刀量和进刀次数，计算是否能整除丝杠螺距（防止乱扣），如果丝杠螺距能被工件螺距整除，可以选择提开合螺母或用反正车加手动进退刀的方法。如螺距不能被整除，则只能用反正车的方法。

▲泥浆泵的工作过程

泥浆泵，是指在钻探过程中向钻孔里输送泥浆或水等冲洗液的机械。泥浆泵是钻探设备的重要组成部分。在常用的正循环钻探中，它是将地表冲洗介质──清水﹑泥浆或聚合物冲洗液在一定的压力下，经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端，以达到冷却钻头、将切削下来的岩屑清除并输送到地表的目的。

常用的泥浆泵是活塞式或柱塞式的，由动力机带动泵的曲轴回转，曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动。在吸入和排出阀的交替作用下，实现压送与循环冲洗液的目的。

▲老式火车的工作原理

蒸汽机是靠蒸汽的膨胀作用来作功的，蒸汽机车的工作原理也不例外。当司炉把煤填入炉膛时，煤在燃烧过程中，它蕴藏的化学能就转换成热能，把机车锅炉中的水加热、汽化，形成400℃以上的过热蒸汽，再进入蒸汽机膨胀作功，推动汽机活塞往复运动，活塞通过从这个工作过程可以看出，蒸汽机车必须具备锅炉、汽机和走行三个基本部分。连杆、摇杆，将往复直线运动变为轮转圆周运动，带动机车动轮旋转，从而牵引列车前进。

▲航空发动机测试过程

航空发动机测试是一个复杂的系统性工程，包括整机试验、部件试验、可靠性试验、高空模拟试验和飞行试验。

▲电梯门的开关机构

▲线切割混凝土墙面

▲这是干什么呢？哪位大神知道？

▲100多年前，古老自鸣钟的自动报时小鸟机构

▲别小瞧一直原子笔，机械结构绝对不简单

▲看到这个齿轮机构，心都碎了

▲仔细看和琢磨才发现这个看似简单机构的奥妙

▲凸轮还是齿轮？你分得清吗

▲全自动小型冲锋枪的上弹、击发、退壳机构，看三分钟，才有完整连续的印象

▲特殊的减速传动机构，有没有参考性？

▲中学生用乐高积木营造的自动化世界

▲周期性滑轨拨叉机构，巧妙而常用的机械结构

▲细密的小型金属锁链就是这样高速形成的

▲最清晰、完整的自动枪械（机枪）上弹、击发、退壳机构

▲扭簧摆动机构，工程师既熟悉又陌生的机构

▲连续摆、滑机构

▲这一定是中国保定出品的机械手，保定府才玩铁球嘛

▲鲁班自制飞鸟，骑乘游九州，不是传说哦

▲让人发狂的异型齿轮机构，你能想象其中的三维啮合和运行状态吗

▲除了炫技，这个齿轮机构实在没有卵用

▲数一数，这是多少缸、多少气门的发动机

▲机械工程师给妻子的戒指，每次吵架狂怒可以转动几下静一静，败败火，结果……更抓狂了

▲磁性软泥吞没小铁球，只要在软泥中添加细细的氧化铁粉就可以制成这样神奇的自带吞噬功能的磁性泥了

▲一排排子弹的自动生产过程

▲红通通的玻璃瓶加工过程

▲螺旋状的通心粉就是这样被制造出来的

▲无管虹吸原理

▲车床加工螺纹

▲泥浆泵的工作过程

▲老式火车的工作原理

▲航空发动机测试过程

▲电梯门的开关机构

1. 斜齿轮传动

2.五轴联动高效开粗

3. 齿轮传动

4. 万向节

5. 转子

6.锁紧机构

7.四代战机的垂直起降机构

8.喷雾器

9.手铐

10.放映机

11.车床上仿形设备

12.机床拖板

13.橡皮筋弩发射导弹

14.磁铁和线圈的动力设计

15.抓取机构

三角发动机

上个世纪的蒸汽机

机弦机

再也不用担心会锤到手指了

贴心的鸡蛋包装，自动升起

转起来

▲老式火车头的工作过程。火车头使用煤烧大锅炉，产生大量水蒸汽，气体推动活塞运动，活塞连着连杆，连杆带动火车轮转动，从而使车轮前行；

▲蒸汽机工作过程。在蒸汽锅炉中，通过燃烧过程水沸腾为蒸汽。通过管道蒸汽被送到汽缸。阀门控制蒸汽到达汽缸的时间，经主汽阀和节流阀进入滑阀室，受滑阀控制交替地进入汽缸的左侧或右侧，推动活塞运动。蒸汽在汽缸内推动活塞做功，冷却的蒸汽通过管道被引入冷凝器重新凝结为水。这个过程在蒸汽机运动时不断重复。

▲3D模型模拟真实数控铣削加工过程。数控铣削加工设备主要有数控铣床和加工中心，可以对零件进行平面轮廓铣削、曲面轮廓铣削加工，还可以进行钻、扩、绞、镗、惚加工及螺纹加工等。

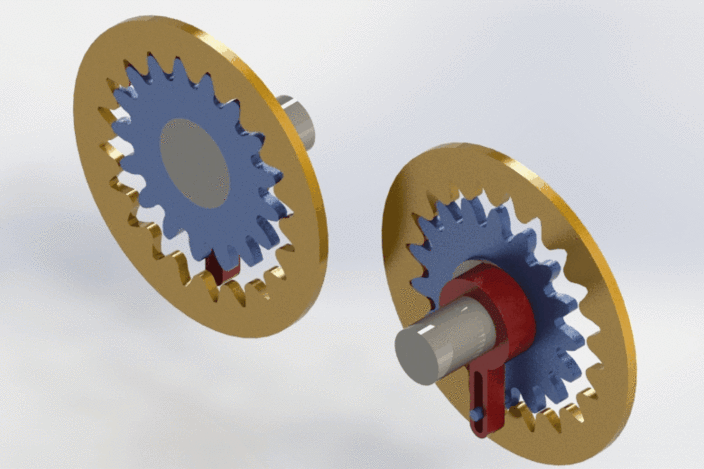

▲内啮合齿轮传动。内啮合齿轮传动与外啮合相比，具有结构紧凑、体积小、承载能力高之优点，因而在行星齿轮传动机构中获得广泛应用。

▲内啮合齿轮传动。但在设计内啮合齿轮传动时，为了保证齿轮的正常啮合，必须考虑到齿轮的变位系数、所用刀具的参数和计算方法的相互关系。

▲大神们知道这是几级传动吗？

▲几百个齿轮链条传动的机器

▲智能砌墙机器人工作过程

▲智能铺地砖机器人工作过程

▲金属加工（铣削加工）

▲木材加工机器

▲木材加工机器

▲掘进工程机械

▲木材加工机器（圆木切削）

1、板材冲压成型

冲压成型是指靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的加工成型方法。

汽车的车身、底盘、油箱、散热器片，锅炉的汽包，容器的壳体，电机、电器的铁芯硅钢片等都是冲压加工的。仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。

2、连杆机构

连杆机构又称低副机构，是机械的组成部分中的一类，指由若干(两个以上)有确定相对运动的构件用低副(转动副或移动副)联接组成的机构。由于机构中的多数构件呈杆状，所以常称杆状构件为杆。低副是面接触，耐磨损;加上转动副和移动副的接触表面是圆柱面和平面，制造简便，易于获得较高的制造精度。

3、曲柄滑块机构

用曲柄和滑块来实现转动和移动相互转换的平面连杆机构，也称曲柄连杆机构。曲柄滑块机构中与机架构成移动副的构件为滑块，通过转动副A、B联接曲柄和滑块的构件为连杆。

4、棘轮机构

由棘轮和棘爪组成的一种单向间歇运动机构。它主要由摇杆、棘爪和外棘轮所组成。摇杆为运动输入构件，棘轮为运动输出构件。当摇杆顺时针摆动时，铰接在杆上的棘爪插入棘轮的齿内，使棘轮同时转过一定角度。当摇杆逆时针摆动时，棘爪在棘轮的齿上滑过，棘轮静止不动。这样，当摇杆作连续的往复摆动时，棘轮便得到单向的间歇转动。

放映机

齿轮涡轮传动

机床拖板

橡皮筋弩发射导弹

磁铁和线圈的动力设计

抓取机构

密集的传送

万向节

间歇机构原理

间歇机构原理

间歇机构原理

间歇机构原理

六槽轮机构

槽轮机构与齿轮组合机构

复合运动

复合运动

车外球回转刀架

封罐机

车内球回转刀架
