针对目前砂石骨料生产企业普遍存在生产规模小破碎机矿仓,产能低破碎机矿仓,生产工艺落后破碎机矿仓,环境污染严重等诸多问题,大型化的生产线已经成为发展趋势。本文分享一条2000t/h的机制砂石骨料生产线案例。
项目简介该生产线矿石来源是开采水泥用灰岩矿的伴生矿,采用了除泥,除尘,多级破碎与筛分,骨料整形,砂石同出的生产工艺技术以及粉料回收储存利用等环保技术。
石灰岩
方案选择本工程项目石灰岩类软质岩石若采用锤破方案,会出现破碎比太大、粉料多、成品率太低从而导致经济效益不佳,故将此方案排除。
颚破+反击破方案投资略高(设备重量及投资相差不大,土建投资略高),但反击破+反击破方案电耗及磨耗件运营成本稍高。对于粗破设备的选型,国内采用灰岩生产骨料的生产厂,大部分采用颚破+反击破方案,少部分采用反击破+反击破方案。
从实际情况看,因矿山开采爆破等原因,大部分入粗破入料口的物料很难满足反击式破碎机≤800mm的入料要求(需二次爆破),在大块物料的冲击下,导致反击式破碎机产生机架变形,反击板易断裂等情况,设备故障率较高。少部分生产厂将原反击式破碎机又改回为颚式破碎机。故本工程方案采用颚破+反击破方案。

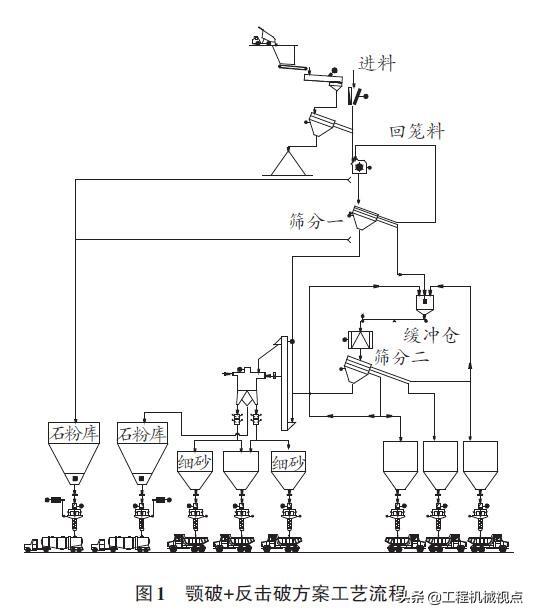

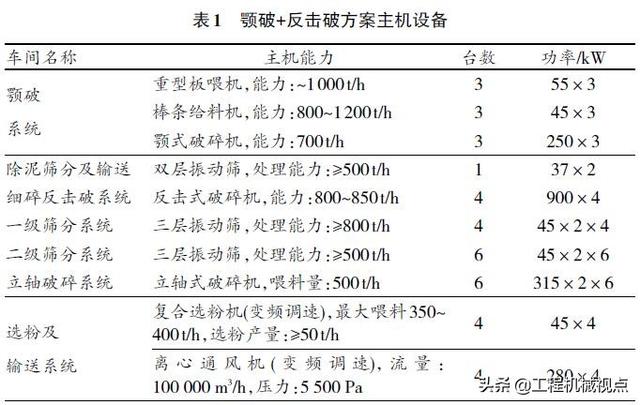

主机设备及工艺流程机制砂石骨料生产线颚破+反击破方案主机设备见表1,工艺流程见图1。
(1)建筑骨料及机制砂颚破系统。
骨料粗碎车间采用三套破碎机系统,矿山来料由重型板式喂料机稳定喂料后送至棒条振动筛分给料机,将筛分出来的大块物料喂入颚式破碎机,系统处理能力约为700~800t/h。破碎后的中间料直接送至建筑骨料及机制砂细碎反击破系统。棒条振动筛分给料机筛分的≤150mm的物料进入除泥筛分车间进行筛分。
(2)除泥筛分及输送。
筛分车间采用一台双层圆振动筛,处理能力约为700t/h。20~150mm的物料由带式输送机送至三台反击破系统破碎机矿仓;<20mm的物料由带式输送机直接送至封闭的泥粉料储存堆棚,堆棚的储量约3000t,堆棚库底卸料方式,通过皮带机将泥土物料输送至地面,钢板仓底设置一个汽车散装发运系统。
(3)建筑骨料及机制砂细碎反击破系统。
来自粗碎车间的物料经带式输送机送至细碎反击破系统,反击式破碎机破碎处理能力约为700~800t/h。同时由建筑骨料及机制砂一级筛分系统筛分的>330mm(制砂整形时的粒度,不制砂整形时粒度是31.50mm)的物料循环也进入第四台细碎反击破。
(4)建筑骨料及机制砂一级筛分系统。
反击破系统的物料经带式输送机送至一级筛分系统,设置四台双层振动筛,上层筛网为方孔330mm×330mm(制砂整形时的粒度,不制砂整形时粒度是31.50mm),下层筛网为方孔30mm×30mm振动筛处理能力约为8000t/h。3~330mm(制砂整形时的粒度,不制砂整形时粒度是31.50mm)的物料通过皮带进入六台立轴破碎机缓冲仓,也可以经缓冲仓直接进入二级筛分系统(制砂整形时的粒度大不进,不制砂整形时粒度是31.50mm可进)破碎机矿仓;0~30mm的物料通过皮带机输送进入选粉系统。
(5)建筑骨料及机制砂二级筛分系统。
来自一级筛分的3~330mm(制砂整形时的粒度,不制砂整形时粒度是31.50mm)的物料进入建筑骨料及机制砂二级筛分系统,设置六台三层振动筛,上层筛网为方孔220mm×220mm,中层筛网为方孔90mm×90mm,下层筛网为方孔40mm×40mm,设计处理能力约为600t/h。其中筛上物(大于200mm和4~90mm)的物料要求既能进入储库也能返回立轴破;0~40mm返回选粉机系统,9~220mm只要求直接进入建筑骨料储库。
(6)机制砂立轴破碎系统。
来自缓冲仓的3~33mm(制砂整形时的粒度,不制砂整形时粒度是31.5mm)物料卸料后,通过卸矿秤送入机制砂立轴破碎系统,制砂机额定处理能力约为500t/h,出砂量≥175t/h。
(7)机制砂选粉及输送系统。
来自一级筛分车间的0~3mm的物料和二级筛分0~4mm进入选粉车间,每台复合选粉机处理混合料量约为350t/h左右,经选粉后0~0.075mm的石粉进入Φ16m的钢板储库,细度模数0.075~2.3mm的细砂和细度模数2.3~3mm的中砂分别由带式输送机送至相应机制砂成品库,同时也设置一座混合砂成品库。
(8)建筑骨料及机制砂储存装车系统。
各工序生产出的成品进入建筑骨料及机制砂储存装车系统,共设置7座Φ29m×32m储量约18000t的钢板库储存各种物料(主力品种9~22mm两座储库,22~31.5mm,4~9mm,细度模数0.075~2.3的细砂,细度模数2.3~3的中砂,细度模数3以上的混合砂,各一座储库)。
(9)建筑骨料及机制砂汽车散装发运系统。
7座储量约为18000t的钢板库库底卸料方式,通过两条皮带机将各种成品物料输送至6座Φ10m×19m钢板库,储量约为1000t。每座钢板库库底设置二个汽车散装发运系统。
(10)石粉储存及汽车散装。
来自全厂各个车间收集的石粉分别送入相应钢板库,其中建筑骨料及机制砂细碎反击破系统设置一座Φ16m×30m钢板库,储量约为3000t;机制砂选粉系统设置一座Φ160m×30m钢板库,储量约为3000t,设置在厂区。每座钢板库库底设置汽车散装发运系统。
(11)辅助生产车间。
本工程在厂区设置一座中央化验及控制室负责全厂原料和成品检验;设一座压缩空气站供厂区生产用压缩空气。
目前,我国每年要消耗数百亿吨砂石骨料,是继水之后消耗最多的第二大自然资源。然而多年来我国的砂石骨料行业还没有形成统一的技术标准和体系,行业技术含量较低,工程设计水平参差不齐。当前。砂石骨料行业正处在重要的转型升级时期,科学发展和绿色发展已成为主要方向。希望上述生产线设计思路能给您提供一些参考。
