化工酸性尾气络合铁脱硫技术介绍

1 概述1.1 项目目标

唐山绿源环保科技有限公司承接辽宁某集团脱硫系统工程硫磺过滤机图片，采用络合铁脱硫技术应用于处理多种酸性尾气硫磺过滤机图片；酸性气来气量：加氢稳定塔顶气，加氢低分气，酸水汽提气三股气源，正常硫化氢气体579Kg/h，最大955.35Kg/h，分两组吸收塔，低压为0.4MPa，高压为2.3MPa，温度为40℃，每天处理硫磺4835Kg/d,净化后的H2S降至10ppm以下，并实现每天回收高品质硫磺约4835kg，在节约投资的前提下达到硫化氢指标合格的目的。

2 络合铁脱硫技术介绍2.1 络合铁脱硫技术简介

络合铁法脱硫技术是一种以络合铁为催化剂的湿式氧化脱除硫化氢的方法，其特点是直接将H2S转变成元素S，吸收H2S以后的含量小于10ppm，是一种工艺简单、工作硫容高且环保无毒的新型脱硫技术，克服了传统脱硫工艺硫容量低、脱硫工艺复杂、副盐生成率高、环境污染严重等弊端，硫磺回收装置尾气可使硫磺回收率达到99.9%。

络合铁脱硫技术是具有自主知识产权的络合铁脱硫化氢成套技术，相对于其它络合铁脱硫技术，具有硫容量高、可橇装化、脱硫成本低、节能、运行稳定性高、投资低、对COS、硫醇有机硫脱除率高等优点。

2.2 络合铁法脱硫技术的工艺原理

络合铁法脱硫技术是一种以络合铁为催化剂的湿式氧化脱除硫化氢的方法，其特点是直接将气体中的H2S转变成元素S，吸收后气体中H2S的含量小于10ppm，是一种工艺简单、工作硫容高且环保无毒的新型脱硫技术，克服了传统脱硫工艺硫容量低、脱硫工艺复杂、副盐生成率高、环境污染严重等弊端，硫磺回收率达到99.9%以上，可满足不断提升的环保指标。

络合铁脱硫工艺为脱除硫化氢提供了一种恒温、低成本的运行方法。其化学反应原理是利用空气中的氧气氧化气相中的硫化氢，使硫化氢被氧化为单质硫。其化学反应方程式如式(1)：

H2S + 1/2O2 → H2O + S （1）

络合铁脱硫催化剂利用水溶液中络合铁离子的氧化还原性，使含硫化氢气体与含络合铁催化剂的水溶液（简称络合铁吸收剂，下同）进行气液相接触反应。该气液相接触反应首先通过水溶液的偏碱性，在气液接触时通过酸碱化学吸收将原料气中的硫化氢吸收进入水溶液；在水溶液中，利用高价络合铁离子的氧化性将硫化氢氧化成单质硫，络合铁离子被还原为低价络合亚铁离子。

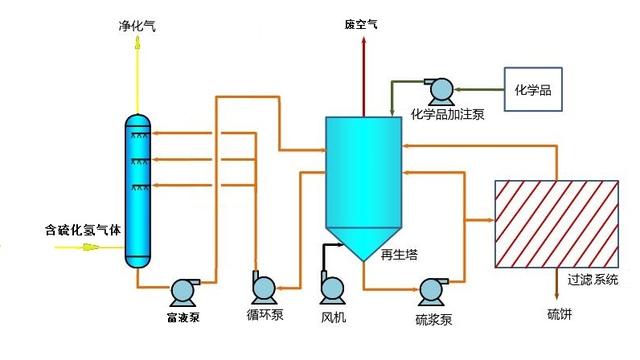

系统采用碱性络合铁催化剂的氧化还原性质，吸收酸性气中的H2S。H2S被络合铁直接氧化生成单质硫，络合铁转化为络合亚铁，然后在再生沉降槽鼓入空气，以空气氧化碱性吸收剂中的络合亚铁，使吸收剂中的络合亚铁转化为络合铁，再生回用。同时，在再生沉降槽对硫磺进行沉降分离形成硫磺浆，将硫磺浆送至过滤机中脱水成硫磺饼。该法的特点是采用高硫容量的络合铁催化剂，不仅适用于高含硫的原料气处理，而且循环液量小，装置尺寸小，并可直接生成单质硫，不存在二次污染问题。

络合铁法脱硫技术的特点

（1）络合铁催化剂，工艺处理过程简单，采用一步法处理工艺即可快速将硫化氢直接氧化为硫单质；对各种不同浓度的H2S，其脱硫后的H2S含量可低于10ppm，清除H2S效率高。

（2）系统的抗波动能力强。对于传统的脱硫装置，原料气中硫化氢含量波动较大时，会造成出口净化气的硫化氢含量波动很大，甚至超标。络合铁高硫容特性，其脱硫装置完全能自动处理以上波动情况，并不需要人为改变操作且不会影响脱硫率。

（3）运行成本低。由于在脱硫过程中所使用的各种药剂中的络合铁催化剂可再生循环使用且无副反应发生，只需补充少量的在脱硫过程中损失的络合铁催化剂。

（4）络合铁催化剂选择性高，副盐产生量低。在络合铁脱硫中，络合铁离子氧化硫化氢为硫磺，脱硫过程副反应少，药剂使用寿命长。

（6）能脱除有机硫COS、硫醇。

（7）设备尺寸小。由于工作硫容量高，设备小，可有效减少占地面积。

（8）催化剂的安全性高，系统所采用的催化剂对环境及人体无毒无害，具有良好的环保效益。

（9）已成熟应用于工业化。目前络合铁脱硫技术在上海青平药业，濮阳茂源化工以及自贡天然气井等项目中使用良好。

3 设计基础

3.1来源气参数

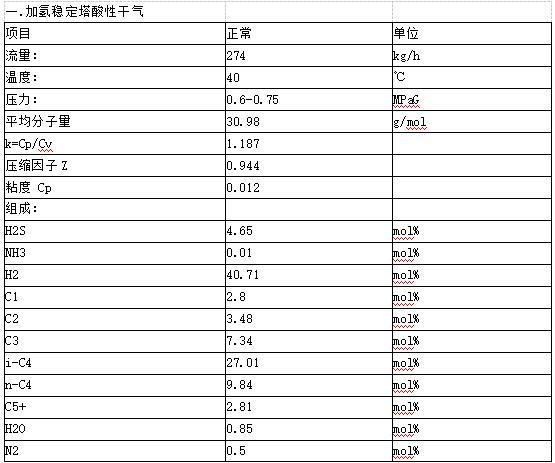

一.加氢稳定塔酸性干气
