管道式粉碎格栅是怎样让流入的固体通过污水泵的

来源：互联网 2022-03-29 12:35:04

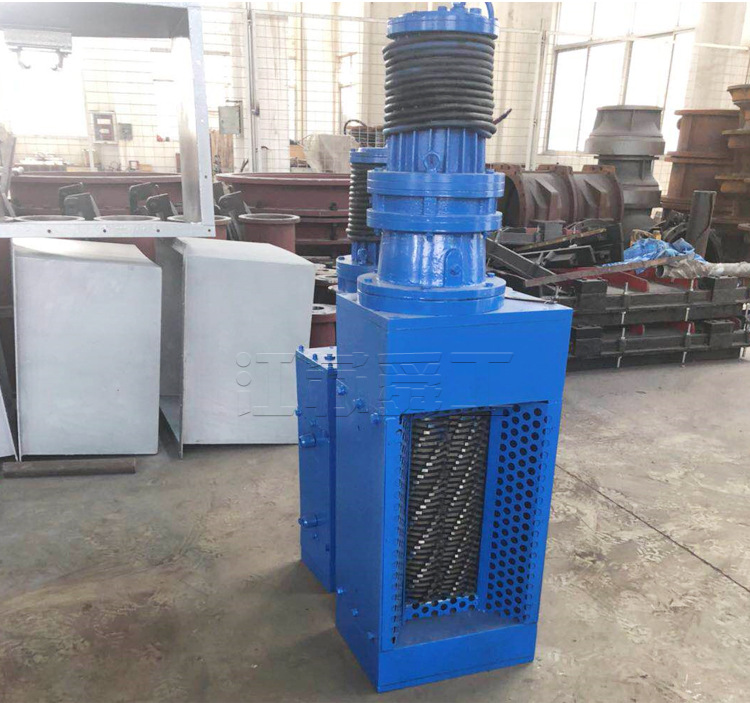

管道式粉碎格栅包括由上至下垂直安装的减速电机、联轴器箱、传动轴箱、具有导流口的导流支架和尾箱，减速电机的输出轴通过联轴器箱中的联轴器与主动轴的上端相连；从动轴与主动轴平行设置格栅破碎机，两者的上、下两端分别通过轴承支承在传动轴箱和尾箱中，而中间部分则穿过整个导流支架，从动轴与主动轴之间通过传动机构连接，耦合型刀具组件分别对应安装在主、从动传动轴上并位于导流支架中。

粉碎格栅

污水格栅机_格栅破碎机_格栅机作用

管道式粉碎格栅是一套完整的通过电力驱动转鼓和刀片组的装置格栅破碎机，能够把流入的固体粉碎成颗粒，能够通过所有类型的污水泵。

通电时，转鼓和一对相向转动的刀片组一起水平旋转。驱动装置驱动主、从动六面体轴对转，每个轴上都配有一系列交错的刀片和隔片，提供真正的“变容积”固体粉碎。

格栅破碎机_污水格栅机_格栅机作用

主、从动轴在不同的转速下运行，且转速较低，增加了对固体的撕扯能力，同时确保能量不浪费在水损耗上，同时降低磨损。一般是用于一体化污水泵站，提篮格栅可用于一体化雨水泵站。

结构特点：

污水格栅机_格栅机作用_格栅破碎机

1、主动轴和从动轴转速不一，以便铣刀间夹渣的自清。

2、破碎机减速机及电动机采用轴装式伞齿轮斜齿轮减速器，使得破碎机结构紧凑，安装维护更为方便。

格栅破碎机_格栅机作用_污水格栅机

3、轴承部采用机械密封，以保护轴承正常工作。

4、所用铣刀呈左螺旋状和右螺旋状，装入主动轴和从动轴后再按左螺旋状和右螺旋状布置，以减少破碎力，提高破碎机传动平稳性。

格栅破碎机_格栅机作用_污水格栅机

独立的切割刀片和垫片

1、切割刀片和垫片用高强度合金钢，表面打磨均匀并硬化处理

2、切割刀片、垫片和轴之间水平间隙不超过0.65mm，确保切割刀片正常驱动，减少磨损，并增加垫片的压力。

3、为保证颗粒大小，刀片齿尖高度不应超过齿根直径13毫米。
