高扬程防爆矿用潜水电泵结构特征

来源：互联网 2022-04-02 13:10:25

电泵结构：

泵部分：

1.潜水泵叶轮为离心式叶轮，导叶为径向式导叶结构，工作时液体径向吸入，径向排水。

矿用喷雾泵尺寸_矿用防爆型潜水电泵_矿用潜水电泵

2.该潜水泵主要由叶轮、密封环、上下导叶、上下中段、进水段，出水段、泵轴、上止推、导叶套、中间过渡段等部件组成。

3.泵由叶轮，导叶，中段构成工作室，叶轮、轴承套、钢套为转子部分，滑动轴承设计在进水段，出水段，中间过渡段上支撑旋转的转子部件。

4.为平衡轴向力，叶轮采用了对称布置结构，上级叶轮顺时针旋转，下级叶轮逆向安装，叶轮工作时产生的轴向力相互抵消，残余轴向力由连接马达止推轴承承受，提高了机组的使用寿命。

5.转子定位为泵联轴器与马达轴承架联轴器径向止口定位，轴向螺栓紧固刚性连接。

电机结构：

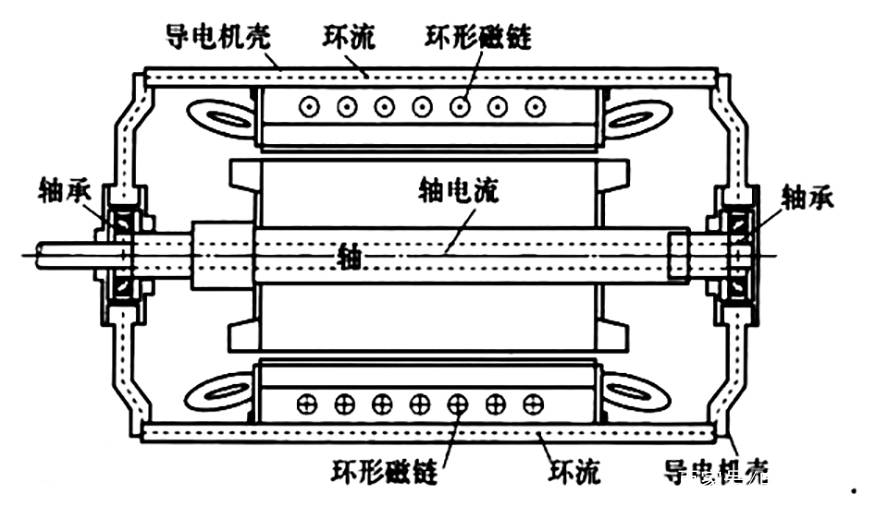

矿用喷雾泵尺寸_矿用防爆型潜水电泵_矿用潜水电泵

1、电机由定子、转子、上下导轴承、止推轴承、底座、轴深密封装置等组成。

2、电机轴伸采用橡胶骨架油封和机械密封。

3、电机下部装有橡胶调节囊，其作用为当电机内部热胀冷缩时及电机外部水位高低变化时，用以平衡电机内腔与外部水的压力。电机下部装有防腐锌板。

矿用潜水电泵_矿用喷雾泵尺寸_矿用防爆型潜水电泵

4、电机壳外表面有散热筋及冷却水道。运行时，电机内部充满水，有转子下部的泵轮促使电机内部的水循环流动，以使电机内部温度均匀。与此同时电机外表面的高速水流把壳表面、散热筋及水道表面的热带走。

5、电机定子绕组线采用高压耐水绝缘线矿用潜水电泵，有良好的耐温及绝缘性能。绕组线与高压耐水动力电缆连接，另外绕组部分表面另绑有测温元件，用以监测绕组端部周围的水温。测温元件与一根四芯电缆线连接，两根电缆均通过上导轴承座出线孔引出。

6、转子为鼠笼式，属龙采用铜导体。

矿用防爆型潜水电泵_矿用喷雾泵尺寸_矿用潜水电泵

7、上下导轴承座内装有轴瓦，转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成矿用潜水电泵，承载轴向力，上止推轴承为分块形环，下载止推轴承为分块扇形。
