最近有用户咨询说自己的圆锥破碎机偏心件磨损很严重，严重影响了生产。今天，我们通过一个实例来分析圆锥破碎机偏心件磨损的原因及预防措施。

破碎机三角带老掉

情况介绍

中细碎工序的3台圆锥破碎机，锥衬套6个月左右就严重磨损，严重影响生产。为此，对3台圆锥破碎机进行检修，分析偏心件磨损情况。

磨损情况

主轴锥衬套上口磨损明显，下口有一窄条磨损，中间全未接触破碎机三角带老掉；

锥衬套上口靠偏心轴套薄边一面磨损严重，下口靠偏心轴套厚边一面磨损严重破碎机三角带老掉；

球面轴承回油槽以内的宽度大约100mm一个圆环带均匀磨损；

偏心轴套厚边上部磨损明显，最下部有一窄条磨损；

止推盘靠外圈磨损较重；

大伞齿轮大头磨损重，在齿高方向从大头向小头逐渐沿齿顶收缩，近似呈三角形印痕。

破碎机三角带老掉

磨损分析

破碎机空载时主轴压在偏心轴套的薄边上，有载时压在偏心轴套的厚边上。偏心轴套不论空载还是有载时，总是用厚边压在直衬套上。这样，主轴和锥衬套的磨损从上到下应该是比较均匀的，至少是锥衬套上口靠偏心轴套厚边一面磨损应该较重，偏心轴套厚边也应磨损重一些。但从磨损的实际情况来看，却正好相反。

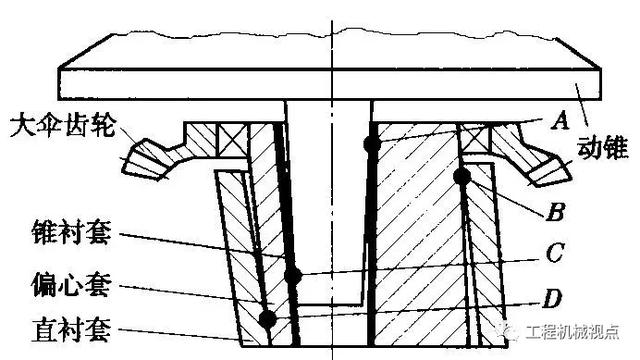

偏心轴套是向平衡重一方倾斜，如下图所示。因为只有这样才能使锥衬套和偏心轴套分别在A、B、C和D 部位接触，与实际磨损情况相符。

破碎机三角带老掉

球面轴承的磨损，说明球面轴承的支承力不会超出球面中心角之半，两者接触属于正常情况。止推盘沿外圈磨损较重的情况，也属于正常情况，因为止推盘外圈线速度大，故它的磨损也较里圈快。此外，对于大伞齿轮大头磨损较重的情况，是齿轮特殊的运动状态所决定，也可视为一种正常现象。

因此，造成偏心部件磨损的主要原因是偏心轴套偏斜，而偏心轴套偏斜是由于垫片、止推盘、锥衬套和偏心轴套的检修与安装不当造成的。在这种情况下，破碎力的作用无法使偏心轴套正常复位，致使偏心轴套偏斜，产生偏心部件的磨损，严重时可以使局部受载而产生裂纹。

预防措施

1）按说明书严格调整偏心件的间隙。实际检修时，可以将锥衬套底部间隙加大，但一定要确保其上口间隙。

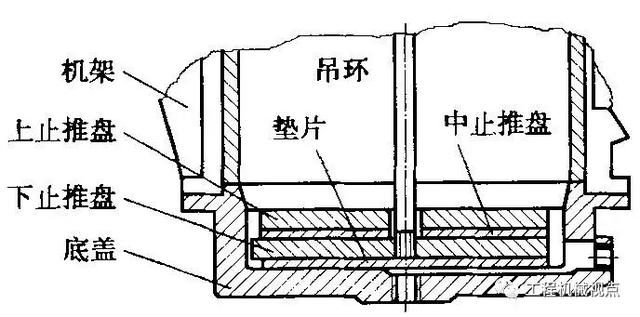

2）检修时，要保证上、中、下各止推盘的表面粗糙度和厚度的均匀，止推盘的安装如图所示。

破碎机三角带老掉

3）调整伞齿轮间隙时，要保证加在止推盘下部的垫片厚度均匀，安装时不能使垫片边部产生褶皱。

4）安装止推盘时，要让圆销顺利插入销孔，避免造成偏心轴套歪斜。
