1、消防水系统材料进场重点把控

1.管材、型材、阀门、设备等主要材料符合设计国家标准。

2.主要材料的检测报告、合格证、CCC认证书、材质证明材料加压过滤机安装，进场验收签字记录文件及进场材料台账。

3.施工队伍的技术交底文件记录。

4.主要施工机具的准备情况及进场数量。

5.施工过程日记。

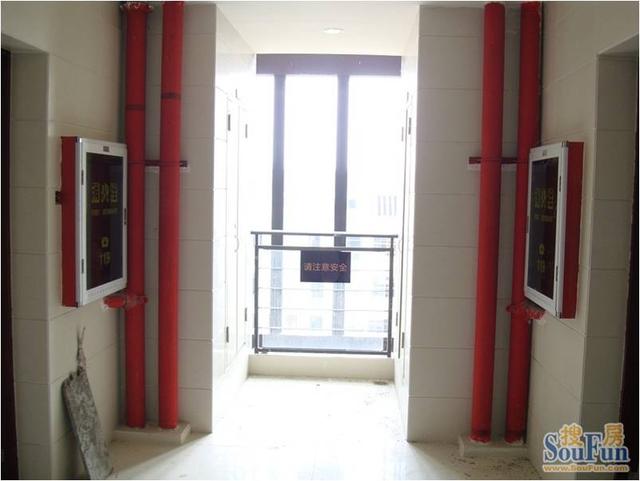

消火栓系统施工最终效果

加压过滤机安装

加压过滤机安装

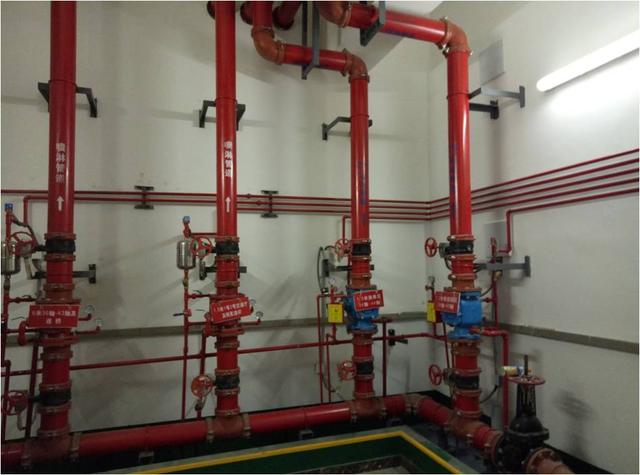

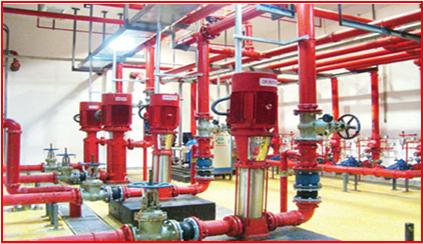

消防泵房、报警阀间最终效果

加压过滤机安装

加压过滤机安装

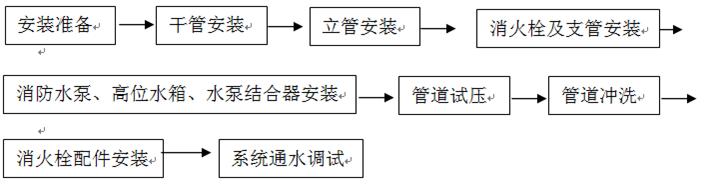

消火栓系统施工工艺流程

加压过滤机安装

消火栓系统干管道安装重点把控

加压过滤机安装

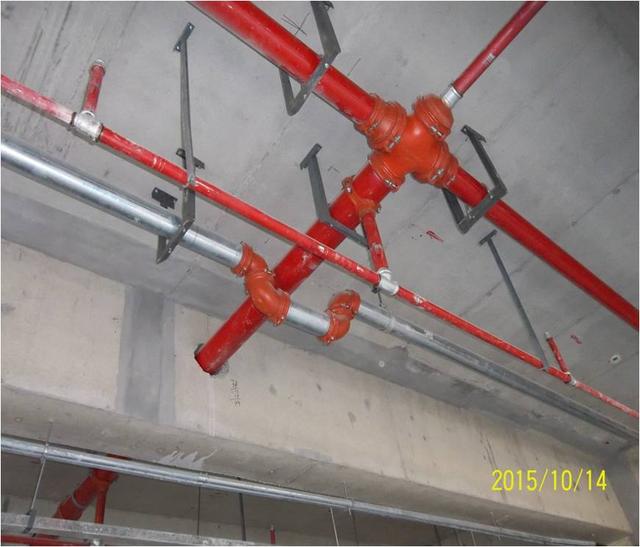

主管道管道三通、四通处应设立支吊架加压过滤机安装，如图。

加压过滤机安装

主管道穿梁、穿墙处应增设固定支架加压过滤机安装，

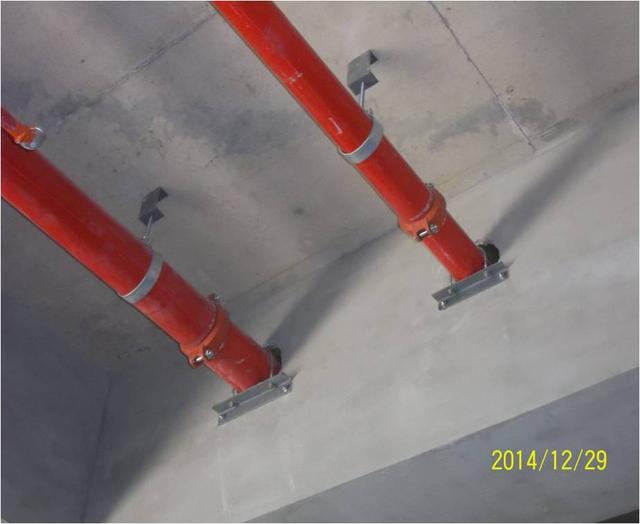

消火栓系统干管道支吊架安装重点把控

管道支架或吊架安装距离

公称直径（mm）

25

32

40

50

65

80

100

125

150

200

250

300

距离（m）

3.5

4

4.5

5

6

6

6.5

7

8

9.5

11

12

防晃支架安装要求

为了防止喷水时管道沿管线方面晃动，在下列部位应安设防晃支架。

1）配水管一般在中点设一个（管径在50mm及以下时可不设）。

2）配水管干管及配水管、支管的长度超过15m（包括管径为50mm的配水管及配水支管），每15m长度内至少设一个（管径小于或等于40mm的可不算在内）。

3）管径≥50mm和管道转弯处（包括三通及四通位置）应设一个。

4）竖直安装的配水干管应在其始端、终端设防晃支架，或用管卡固定，其安装位置距地面或楼面1.5～1.8m；配水干管穿越多层建筑应隔层设一个防晃支架。

消火栓系统干管道安装重点把控

加压过滤机安装

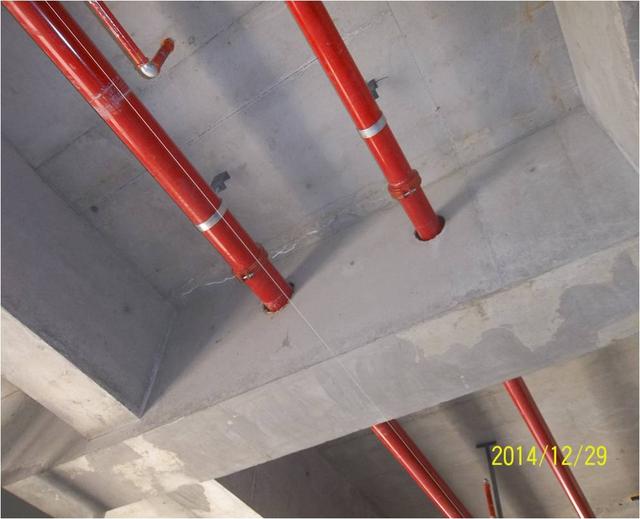

施工过程中长距离管道敷设，应在管道两端设挂线或红外线仪器，进行直线施工。

加压过滤机安装

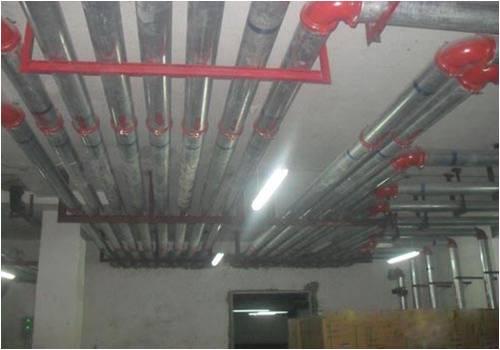

管道综合排布要求：做综合支架统一固定，卡箍位置相同，卡箍螺丝朝向一致，管道间距按规范要求预留。

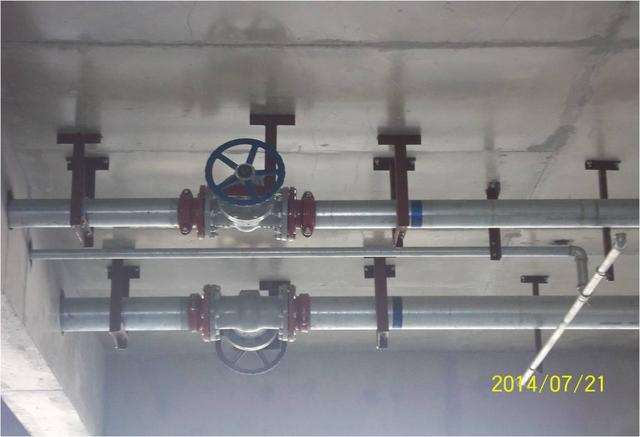

消火栓系统阀门安装重点把控

加压过滤机安装

1.闸阀转柄位置应增设固定支架，阀门处两端应设置支吊架。

2.阀门手柄位置应统一方向，按照方便开启关闭为准。

3.安装前需做阀门试压并记录

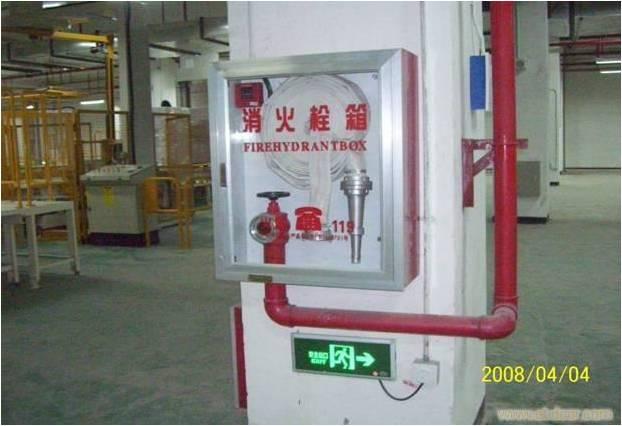

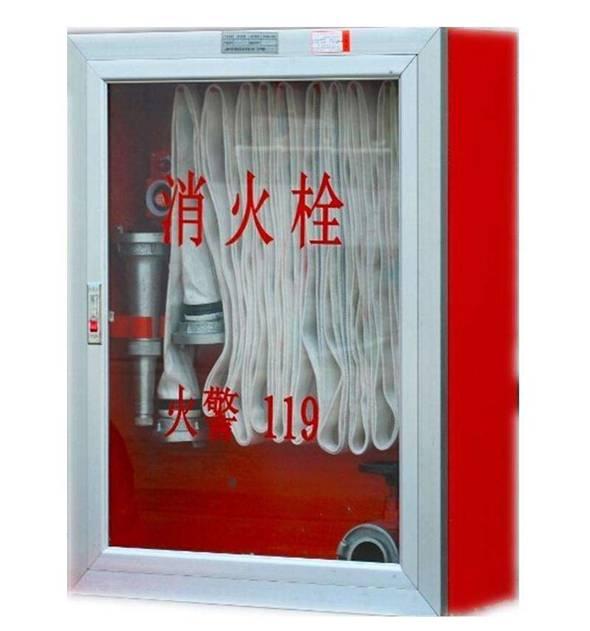

消火栓系统消火栓箱安装重点把控

加压过滤机安装

1、栓口应朝外，并不应安装在门轴侧。

2、栓口中心距地面为1.1m允许偏差± 20mm。

3、阀门中心距箱侧面为140mm，距箱后内表面为100mm，允许偏差± 5mm。

4、消火栓箱体底部距地面宜为980mm。

5、消火栓箱体安装的垂直度允许偏差3mm。

6、箱体表面平整、光洁。金属箱体无锈蚀、

划伤，箱门开启灵活。箱体方正。栓阀外形规矩、无裂纹、启闭灵活、关闭严密、密封填料完好、有产产品出厂合格证。

消防系统设备安装要求

加压过滤机安装

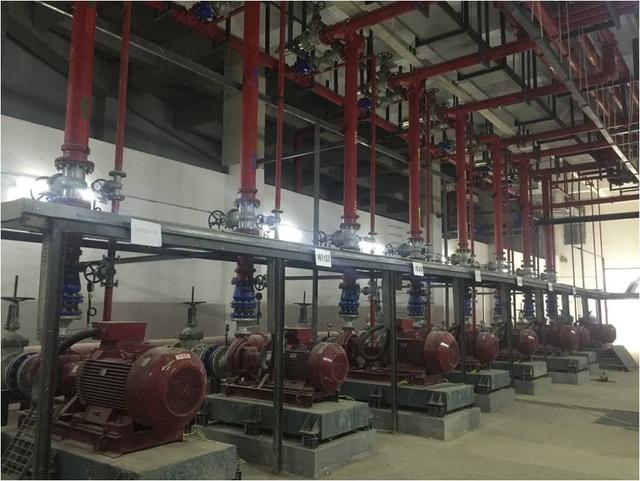

消防水泵房

加压过滤机安装

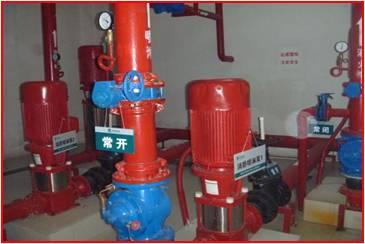

消防水泵

加压过滤机安装

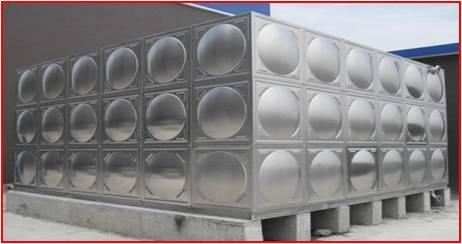

消防高位水箱

加压过滤机安装

立式水泵

水泵设备安装的允许偏差和检验方法

项目

允许偏差（mm）

检验方法

离心式水泵

立式泵体垂直度（每米）

0.1

水平尺和塞尺检查

卧式泵体垂直度（每米）

0.1

联轴器同心度

轴向倾斜（每米）

0.8

在联轴器互相垂直的四个位置上用水准仪、百分表或测微螺钉和塞尺检查

径向位移

0.1

室内给水水泵及水箱安装的允许偏差和检验方法

项目

允许偏差（mm）

检验方法

静止设备

坐标

15

经纬仪或拉线、尺量检查

标高

±5

用水准仪、拉线和尺量检查

垂直度（每米）

5

吊线和尽量检查

消火栓系统试压重点把控

加压过滤机安装

加压过滤机安装

火栓系统管道试压可分层分段进行，上水时最高点设置排气装置，高低点各装一块压力表，上满水后检查有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理，必要时泄水处理。火栓系统管道试压可分层分段进行，上水时最高点设置排气装置，高低点各装一块压力表，上满水后检查有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理，必要时泄水处理。

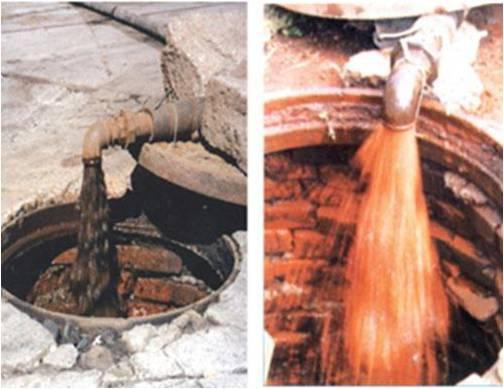

消火栓系统消火栓管道冲洗重点把控

加压过滤机安装

消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗强度应达到消防时的最大设计流量，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品。

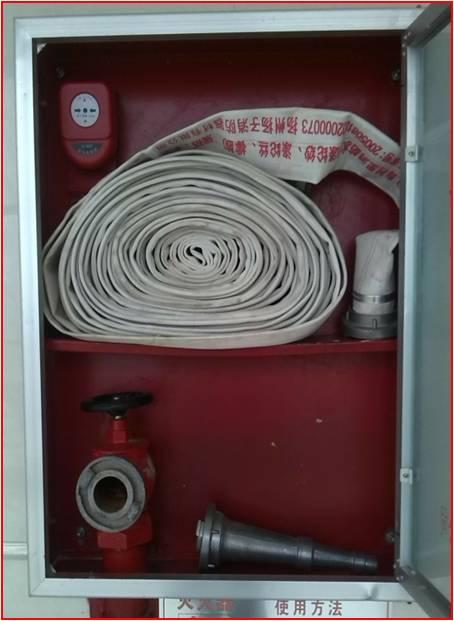

消火栓内配安装过程重点把控

加压过滤机安装

加压过滤机安装

基本要求：

根据设计消火栓箱不同，内配水带摆放位置不同，消防水带应该整齐的卷起来或挂起，端正的放在消火栓箱子内。以防火灾来临，可以快速的把水袋打开，连接水泵进行供水。

消火栓系统调试验收过程重点把控

加压过滤机安装

首层试射

加压过滤机安装

屋顶试射

基本要求：

1、室内消火栓系统安装完成后应取屋顶（或水箱间内）试验消火栓和首层取二处消火栓做试验，达到设计要求为合格。

2、消火栓系统干、立、支管道的水压试验按设计要求进行。当设计无要求时，消火栓系统试验宜符合试验压力，稳压2h管道及各节点无渗漏的要求。

3、将屋顶检查试验用消火栓箱打开，取下消防水龙带接好栓口和水枪，打开消火栓阀门，拉到平屋顶上，按下消防泵启动按钮，水平向上倾角30°~45°试射，测量射出的密集水柱长度并做好记录；在首层（按同样步骤）将两支水枪拉到要测试的房间或部位，按水平向上倾角试射。观察其能否两股水柱（密集、不散花）同时到达，并做好记录。

4、消火栓（箱）位置应符合消防验收要求，标志明显，消火栓水带取用方便，消火栓开启灵活无渗漏。开启消火栓系统最高与最低点消火栓，进行试验，当消火栓栓口喷水时，信号能及时传送到消防中心并启动系统水泵，消火栓栓口压力不大于0.5MPa，水枪的充实水柱应符合设计及验收规范要求。且按下消防钮后消防水泵准确动作。
