水槽过滤塞是用于下水道过滤用的自制教玩具污水过滤机，是日常生活中必须要用的零件自制教玩具污水过滤机，而且使用量比较大自制教玩具污水过滤机，做为重要零件，必须做好零件的设计和选材，设计时要考虑的零件的强度，选材料时要考虑零件的成本及老化。此次模具设计的主要内容如下自制教玩具污水过滤机：

（1）水槽过滤塞三维建模及其塑件的成型性工艺分析；CAE分析

（2）水槽过滤塞注塑模具的分型面选择，型腔数量及排列，根据体积注射机型号的选用。包括注射机型号的选择与锁模力的校核以及平均压力的计算；

（3）对注塑机的校核，注塑机参数，模具安装尺寸等；

(4) 利用软件制作模具二维图和三维图

自制教玩具污水过滤机

CAE

自制教玩具污水过滤机

水槽过滤塞二维图

从图中可以看出，水槽过滤塞为圆形件，零件重量较轻，结构较简单，零件左右侧各有一个通孔，需要滑块机构来实现，没有其他复杂的模具结构了，难度一般。

那这次的模具设计型腔数量是根据生产设备决定了，因为现场只有250T的设备可供生产，因此通过计算注射体积、结合模具尺寸及锁模具力等数据，确定模具设计为一模两腔的结构。

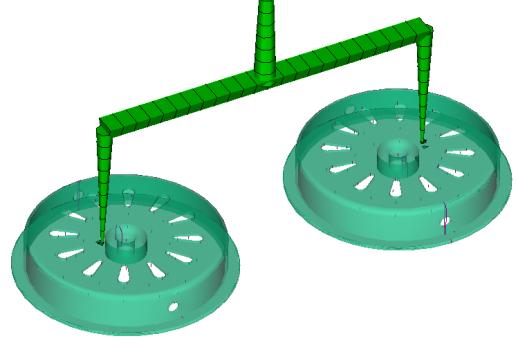

确定完型腔数量后，就要设计浇流系统了，根据产品结构，设计为细水口模具，型式如下图所示，并用

CAE软件验证模具充填的可靠性。

自制教玩具污水过滤机

浇注系统

浇注系统设计完成后，就要设计模具主镶块尺寸了，根据成型收缩率计算出成型部分尺寸，根据钢料强度数据计算出主镶块尺寸。在设计主镶块尺寸时要考虑冷却系统的设计。设计完成主镶块后需要设计滑块机构，跟玩具盖的设计方案一样，选取斜导柱滑块结构，根据脱模行程计算斜导柱的角度。

自制教玩具污水过滤机

滑块机构

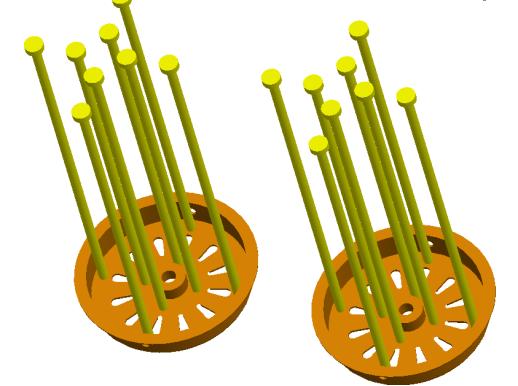

再就是设计顶出系统了，要考虑制件的平衡顶出，顶出要排布均匀。

自制教玩具污水过滤机

顶出机构

最后设计模架，目前模架都是标准化设计了，直接套用标准模架就可以，在CAD和UG软件中预先做好模架库，需要使用时直接从库里调出来即可。

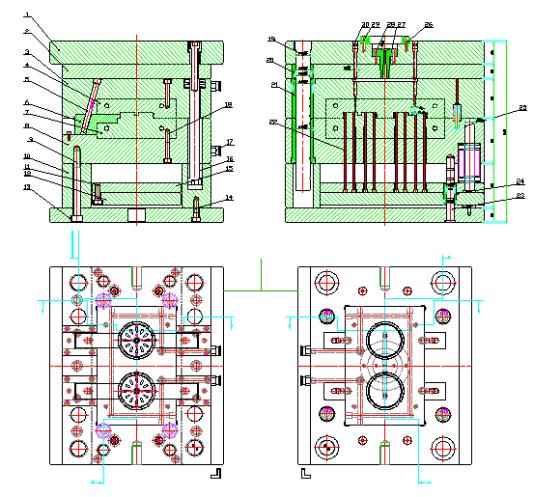

自制教玩具污水过滤机

模具二维图

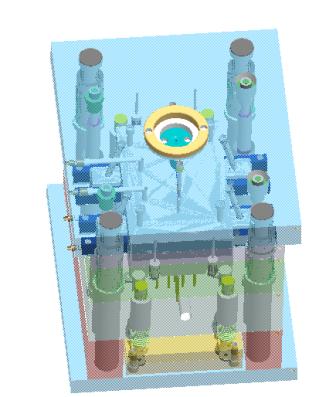

自制教玩具污水过滤机

模具三维图

模具的动作过程自制教玩具污水过滤机：

开模：机台运动，定模座板与分离板分开，浇口自动断，脱离型腔，浇注凝料固定在抓料销上，这是一次分型，接下来拉杆碰到定模板，拉杆衬套对分离板施加作用力，分离板与定模固定板脱离，浇注凝料从抓料销上脱离，这是第二次分型，最后定模板在拉杆的作用下与动模板分开，这样就实现了型芯和型腔的分离，这属于第三次分型，等模具打开完成后，注射机台顶杆带动顶针板运动，完成制品的顶出。

合模：合模的运动就是开模运动的逆向动作，机台顶杆退回，模具顶出机构在弹簧作用下回位，接着注塑机运动，定模板与动模板接触，依次将定模板，分离板合拢。
